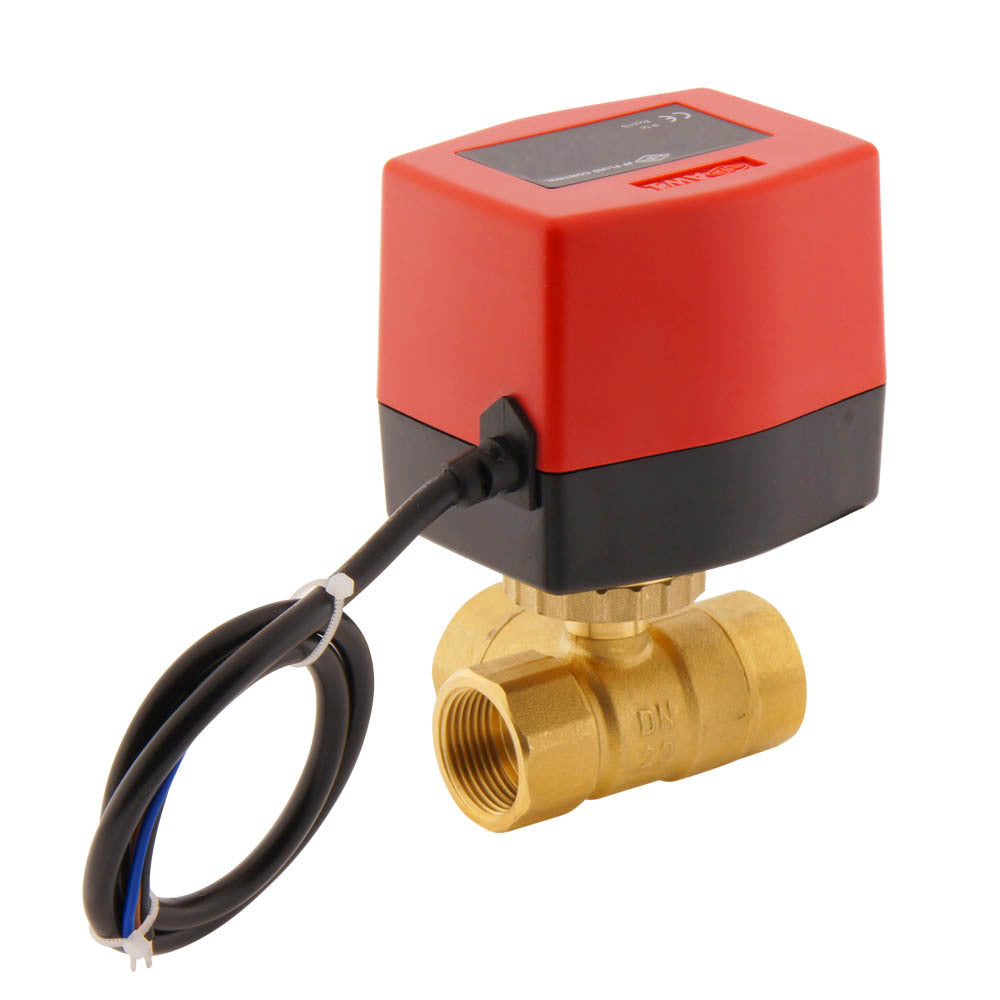

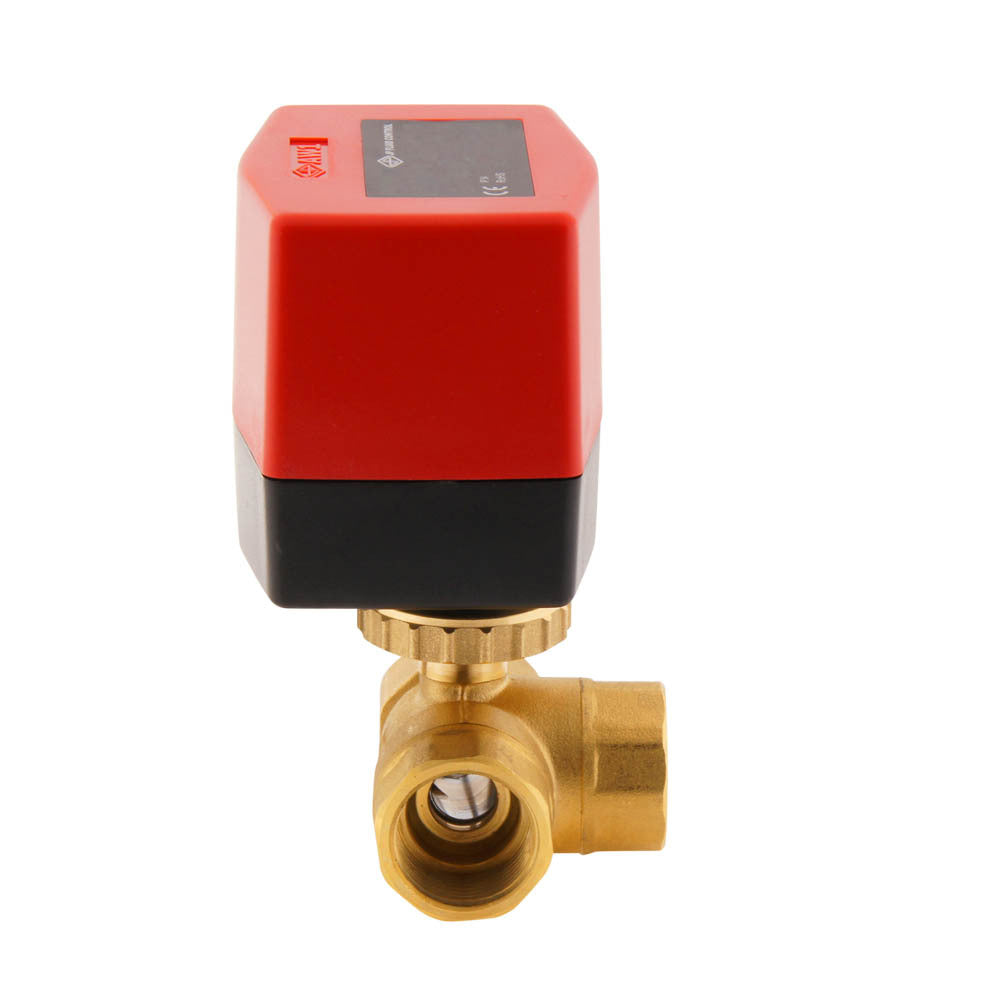

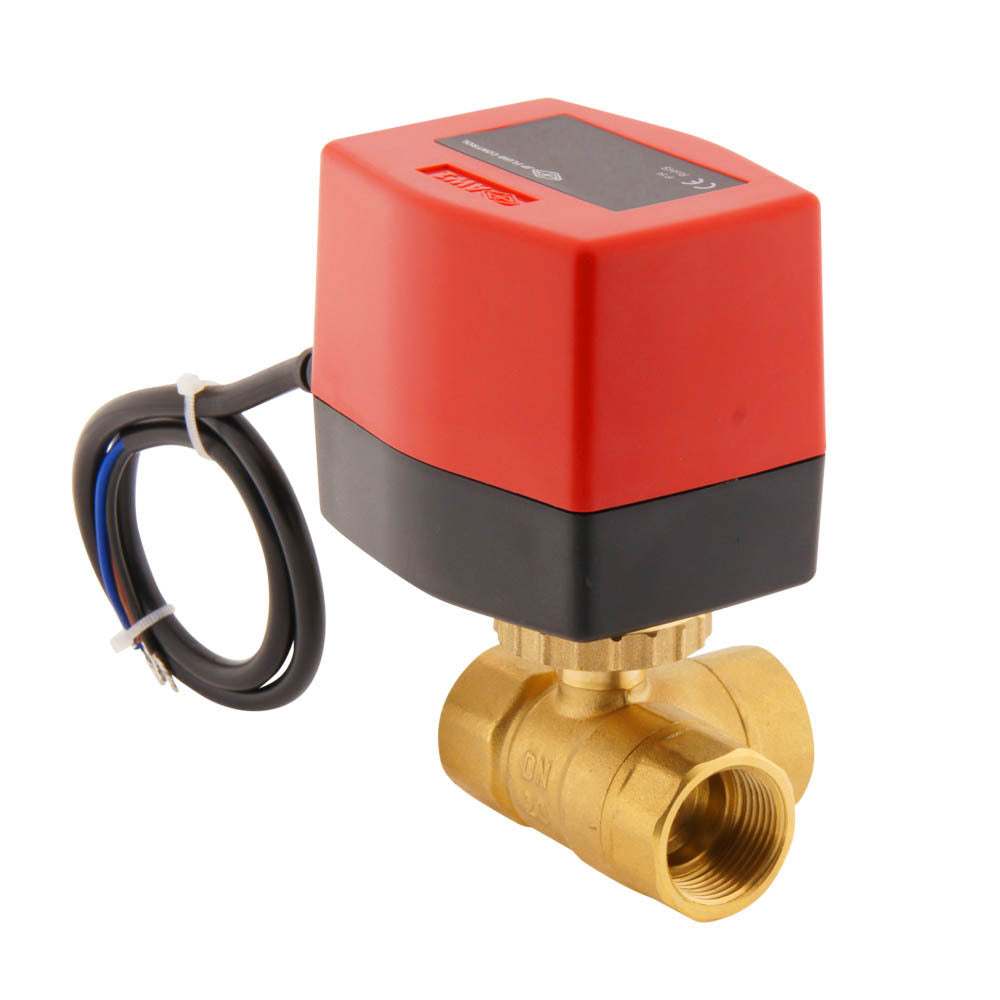

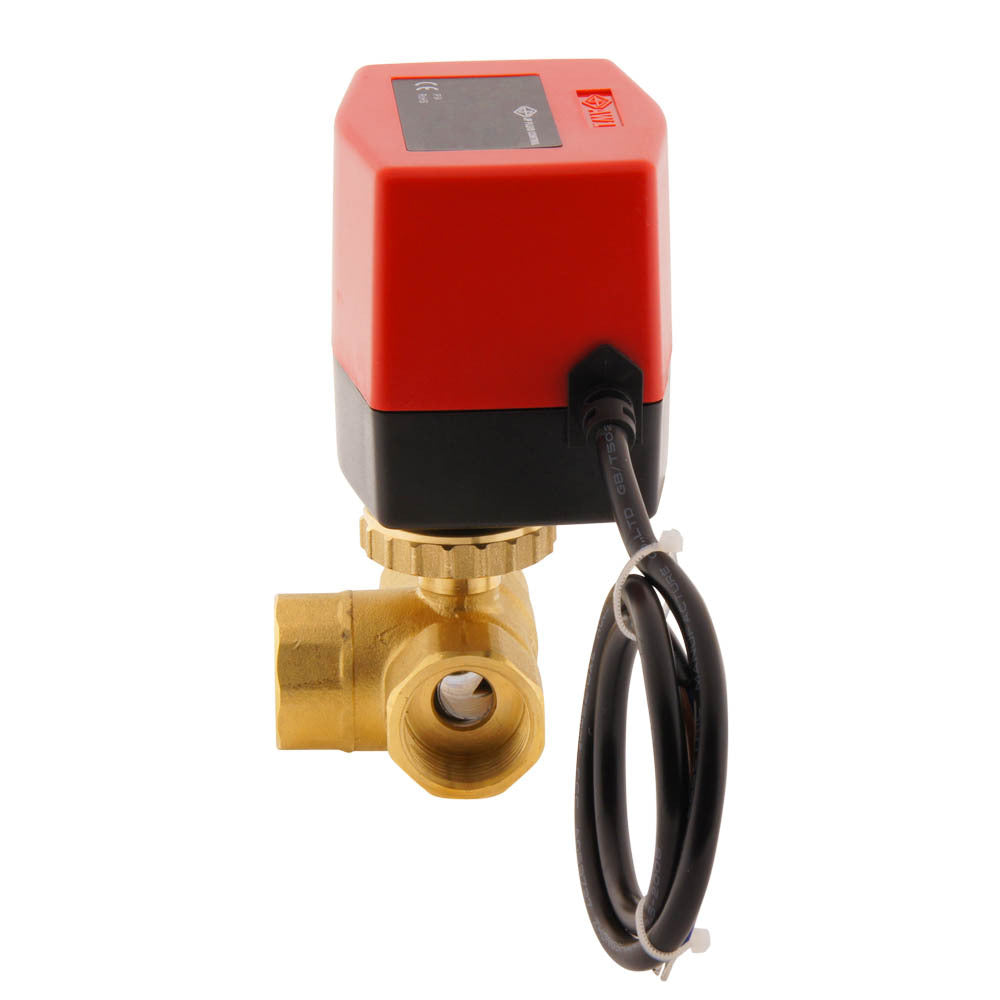

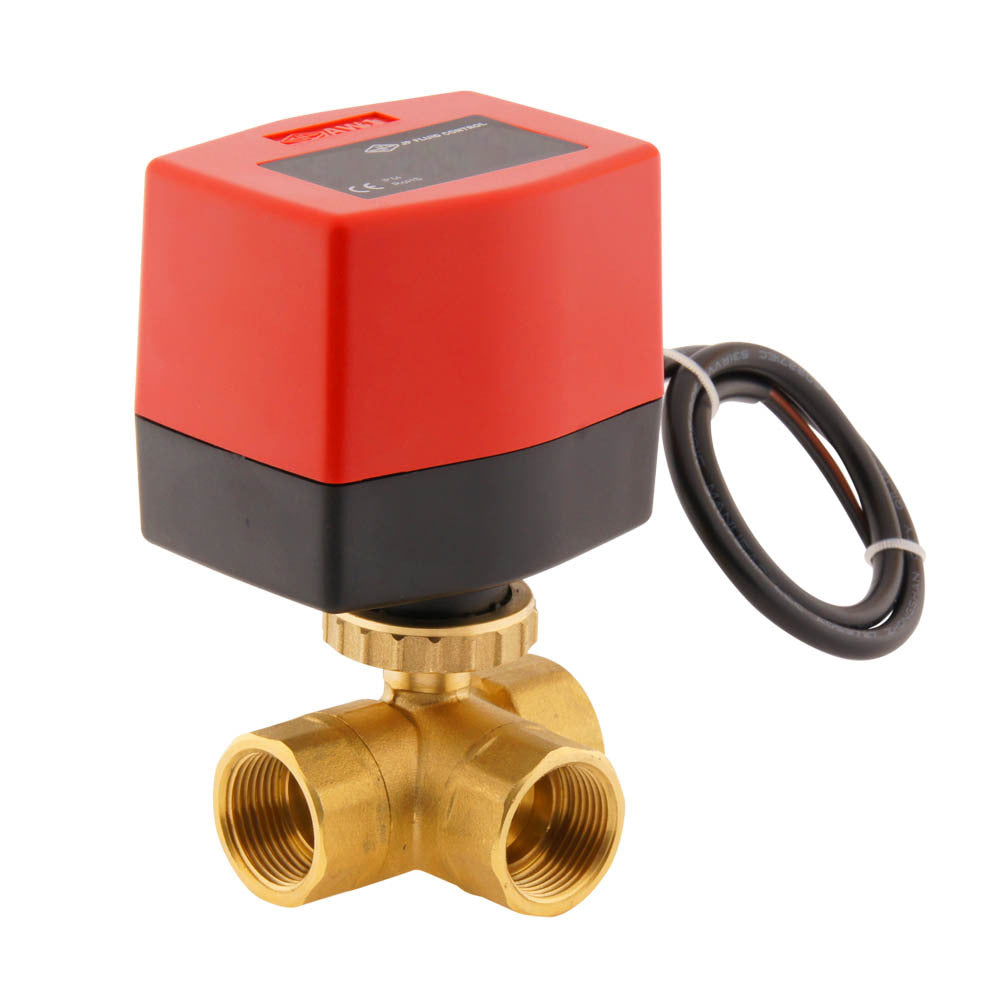

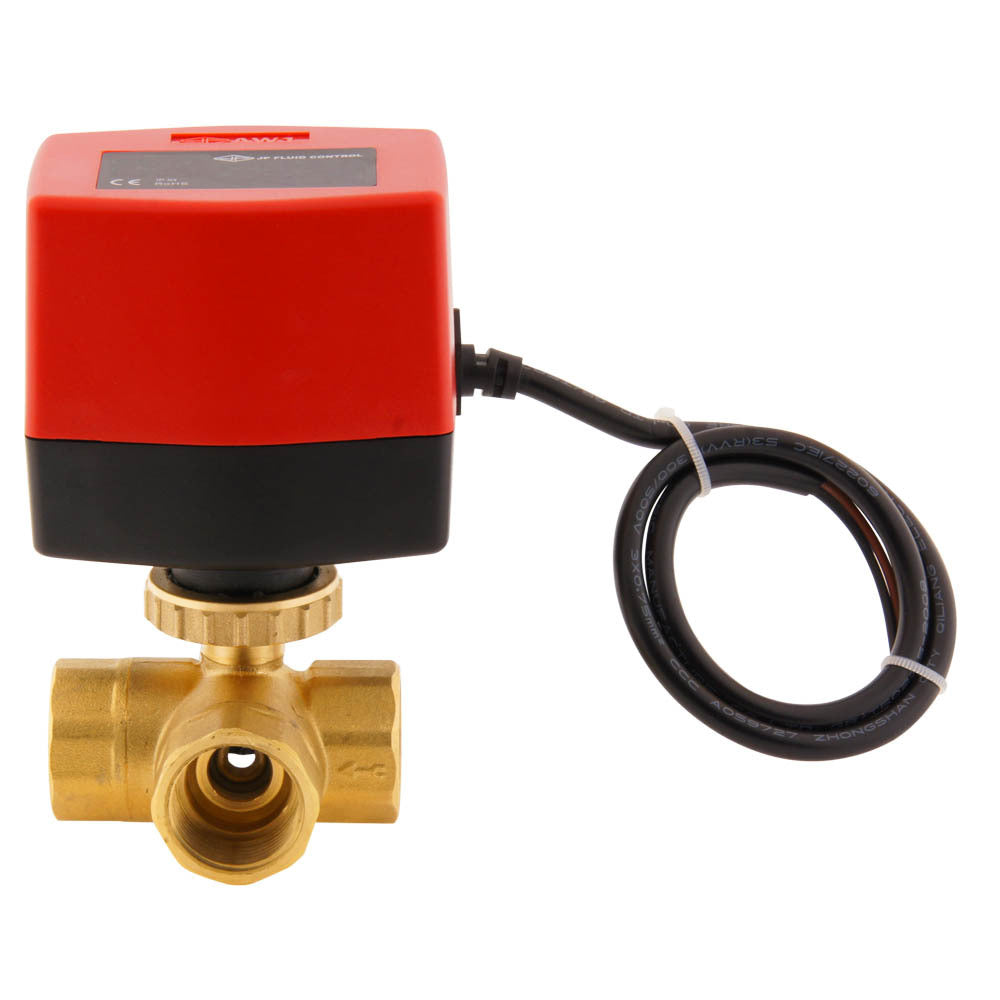

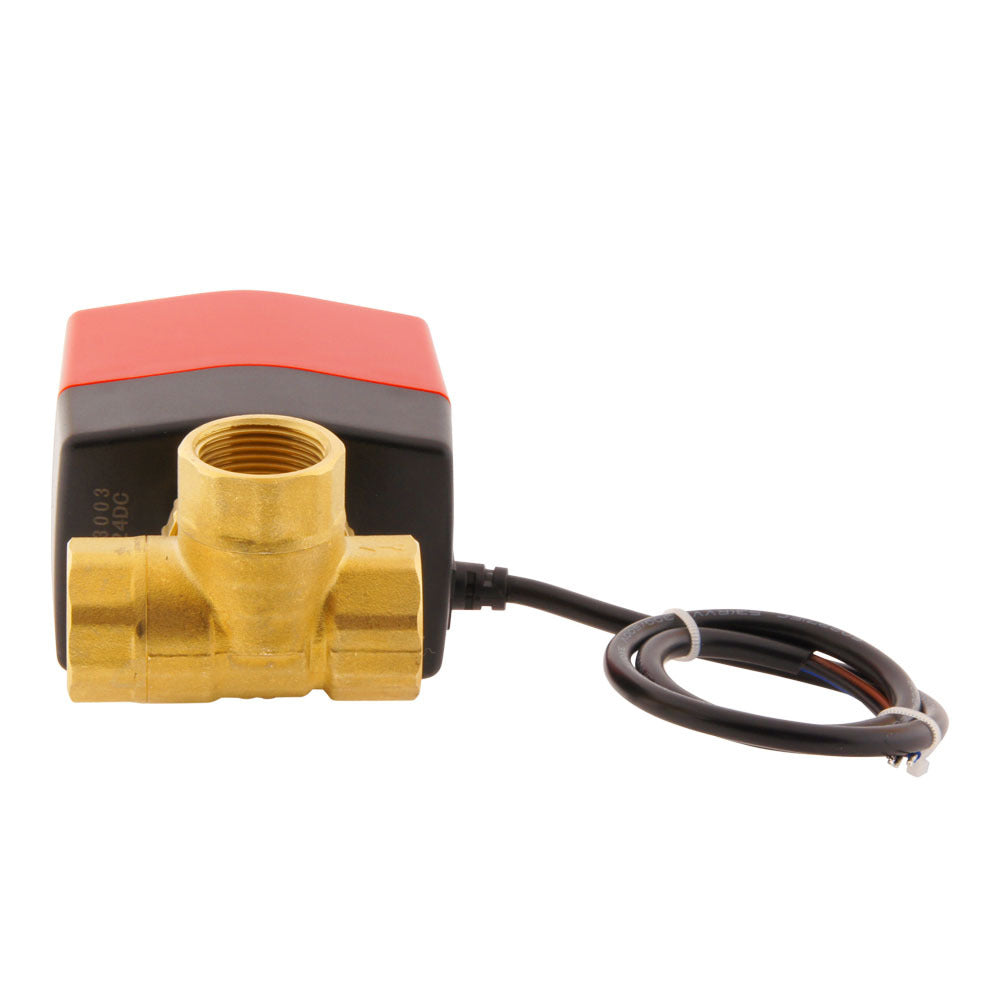

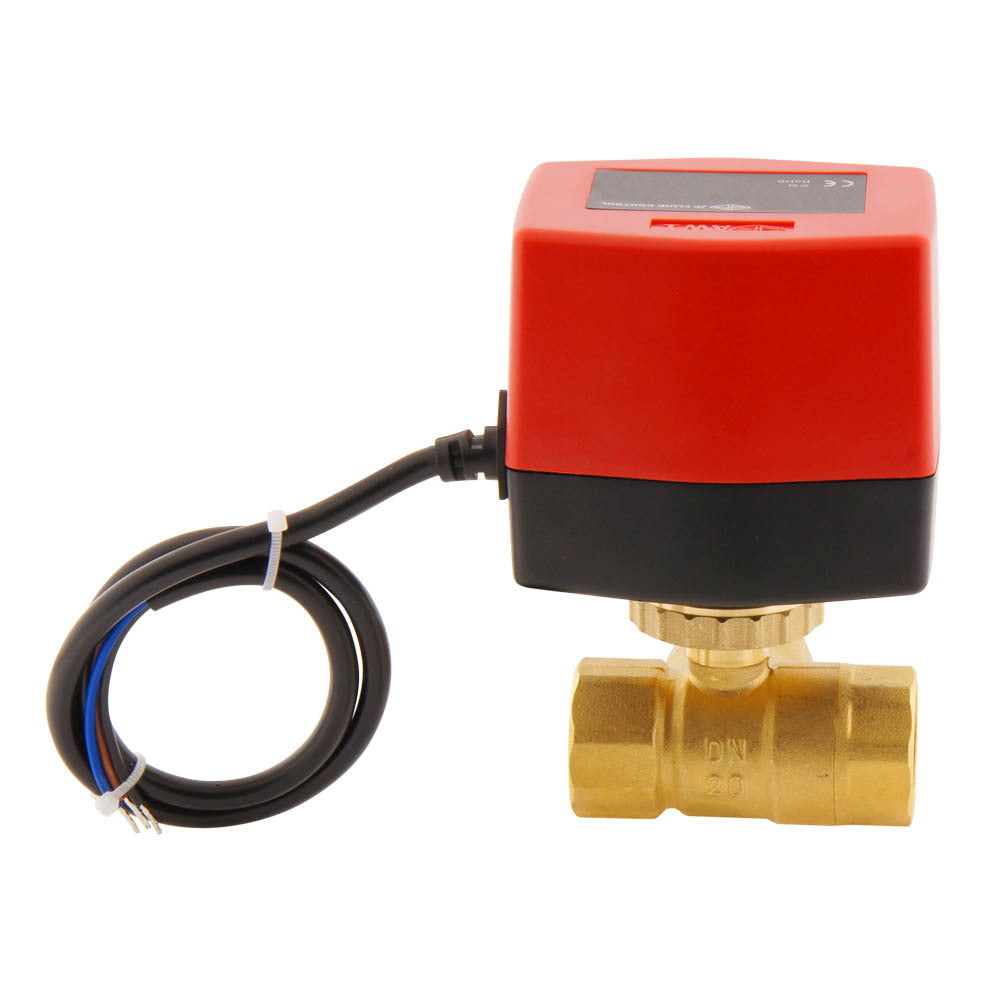

Vanne à bille electrique BW3 3/4'' 3 voies 24V DC 3 points
Robinet à boisseau sphérique électrique à 3 voies avec filetage femelle de 3/4 de pouce (BSP) et actionneur 24V DC à haute efficacité énergétique. Convient aux liquides et aux gaz (max. 110°C) et à une pression de 0 à 10 bars. Convient comme vanne de zone dans les systèmes de chauffage. La vanne est dotée d'un boîtier en laiton, d'une bille chromée et de sièges de vanne en PTFE. Le diamètre nominal est de 12,5 mm, la valeur Kv est de 8,6m3/h(143,3 l/min à dP=1 bar, eau). Connexion à 3 fils (3 points) : fil neutre et 2 fils de commande (pour ouvrir/fermer). La vanne s'ouvre en 6 secondes.
Y compris l'actionneur- Prix normal
- €102,61
- Prix normal
- €85,51
Description
Robinet à boisseau spherique electrique à 3 voies JP Fluid Control, très econome en energie et robuste, permettant d'ouvrir ou de fermer electriquement des canalisations. La vanne est dotee d'un filetage de 3/4 de pouce (filetage femelle BSPP) et d'un actionneur 24V DC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisee dans les systèmes de chauffage. Une vanne à bille est moins sensible à la salete qu'une electrovanne. Il est toutefois recommande d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromee et le joint est en PTFE (teflon). L'orifice est de 12,5 mm, la valeur Kv est de 8,6 (143,3 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 6 secondes. Ce robinet à boisseau spherique 3/2 voies est utilise de preference pour modifier le sens du debit d'une sortie à l'autre, et non pour arrêter le debit.
Installation

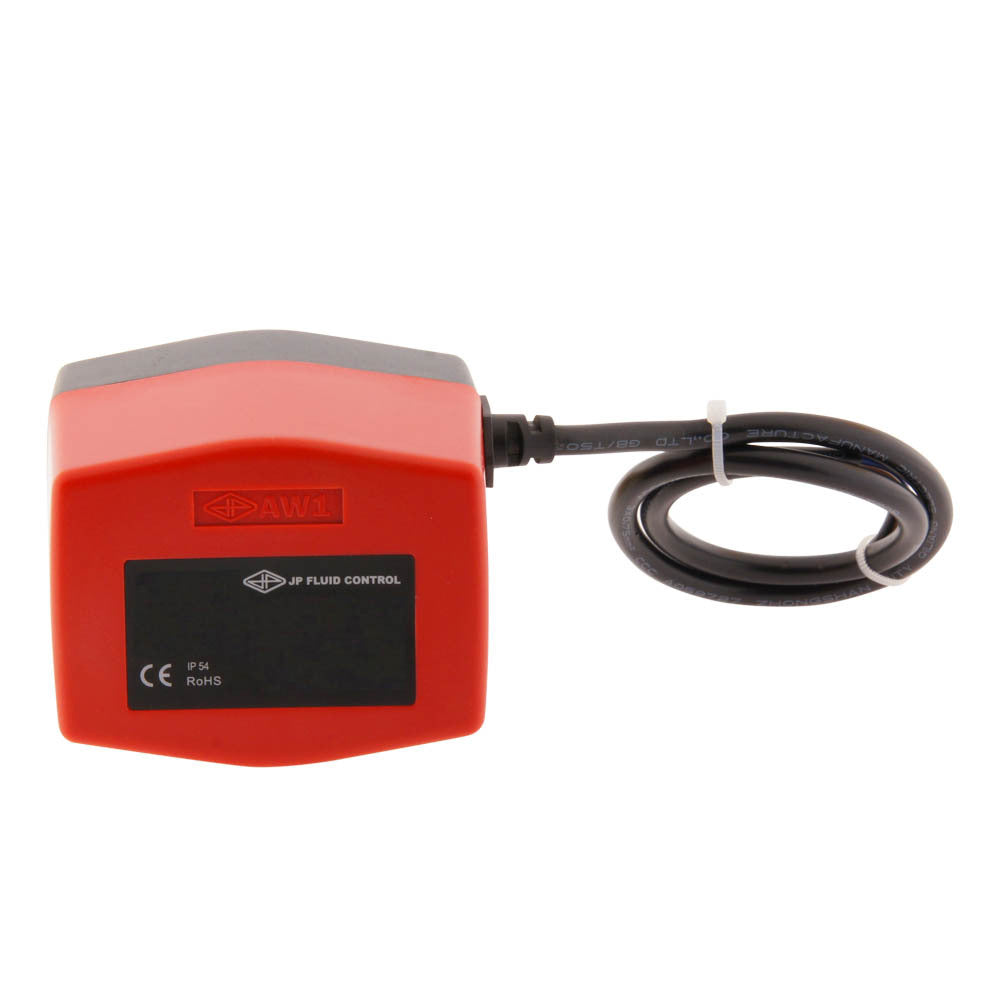

L'actionneur a une connexion à 3 fils et doit être connecte comme indique dans le diagramme ci-dessous. L'actionneur est fourni avec un câble. L'actionneur est dote d'une commande à 3 points. Un fil est connecte en permanence au moins. Les deux autres fils sont des fils de contrôle qui permettent de faire tourner la balle dans les deux sens (connecter au plus). Attention : ne jamais connecter les deux fils de commande en même temps, cela pourrait endommager l'actionneur ! Les actionneurs peuvent être fournis avec un relais integre (commande marche-arrêt), auquel cas un seul fil de commande est necessaire. L'actionneur comprend des interrupteurs de fin de course, l'energie n'est consommee que lors de l'ouverture ou de la fermeture de la vanne.
Les vannes à trois voies peuvent être connectees de deux manières differentes, comme le montre le schema ci-dessous.
Important
- Veuillez respecter le code couleur des fils. Ne jamais connecter les deux fils de commande en même temps, l'actionneur serait endommage.
- Convient pour les gaz et les liquides propres, y compris l'eau froide et chaude.
- Assurez-vous que la vanne est adaptee à l'application et que les materiaux sont adaptes au fluide et à la temperature.
Remarque : cette vanne n'est pas adaptee aux gaz secs tels que l'air comprime non lubrifie.
