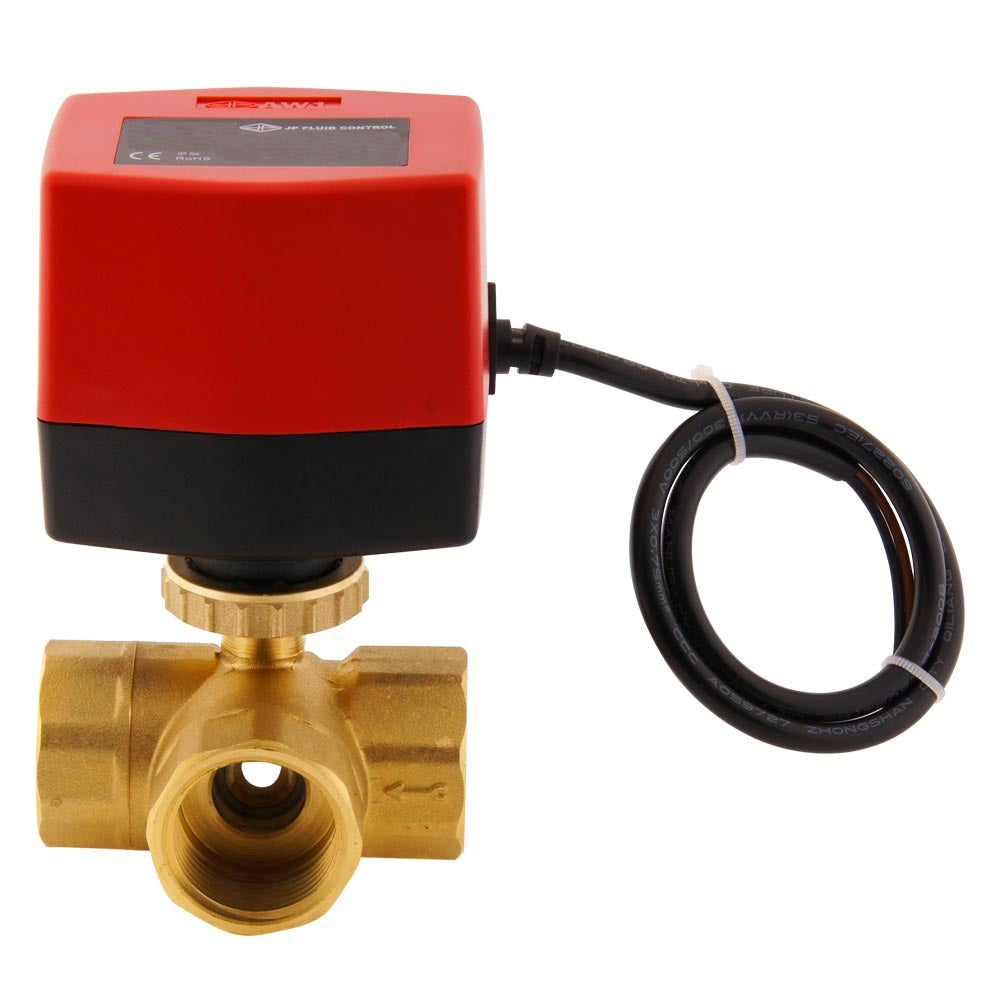

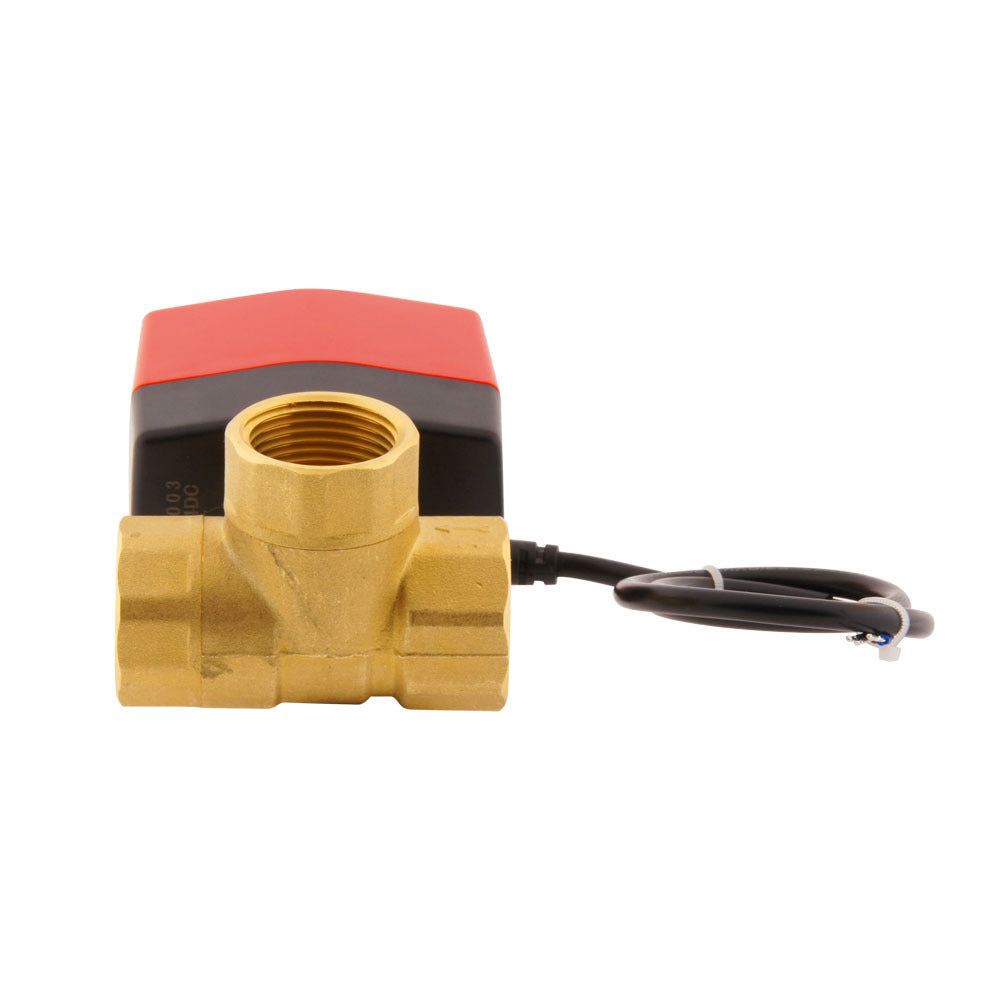

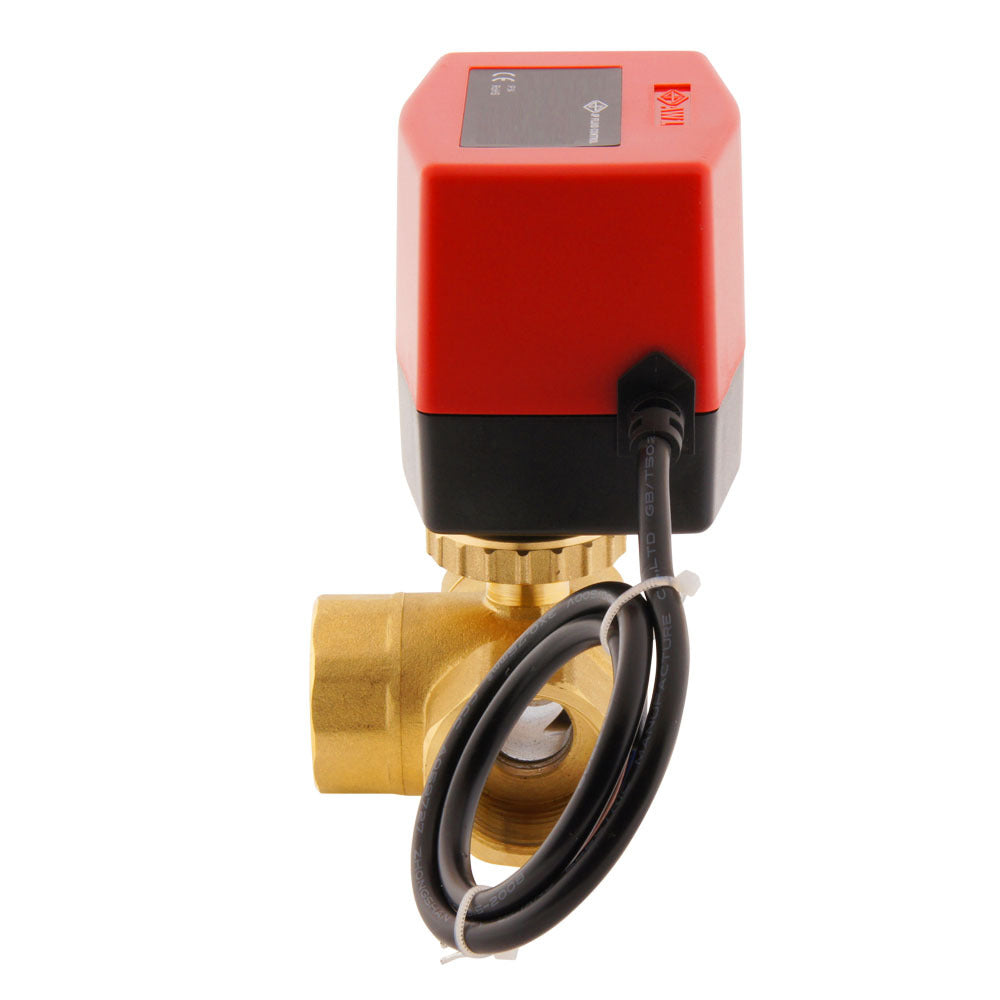

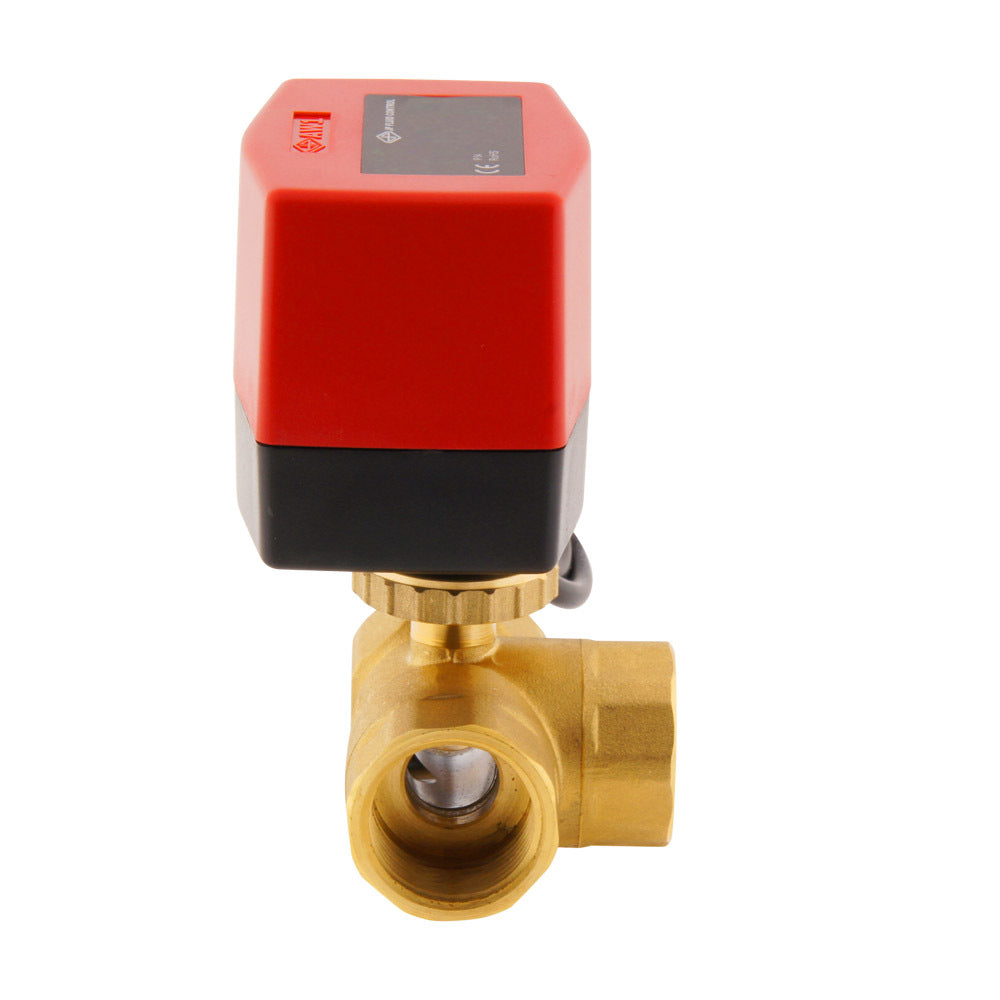

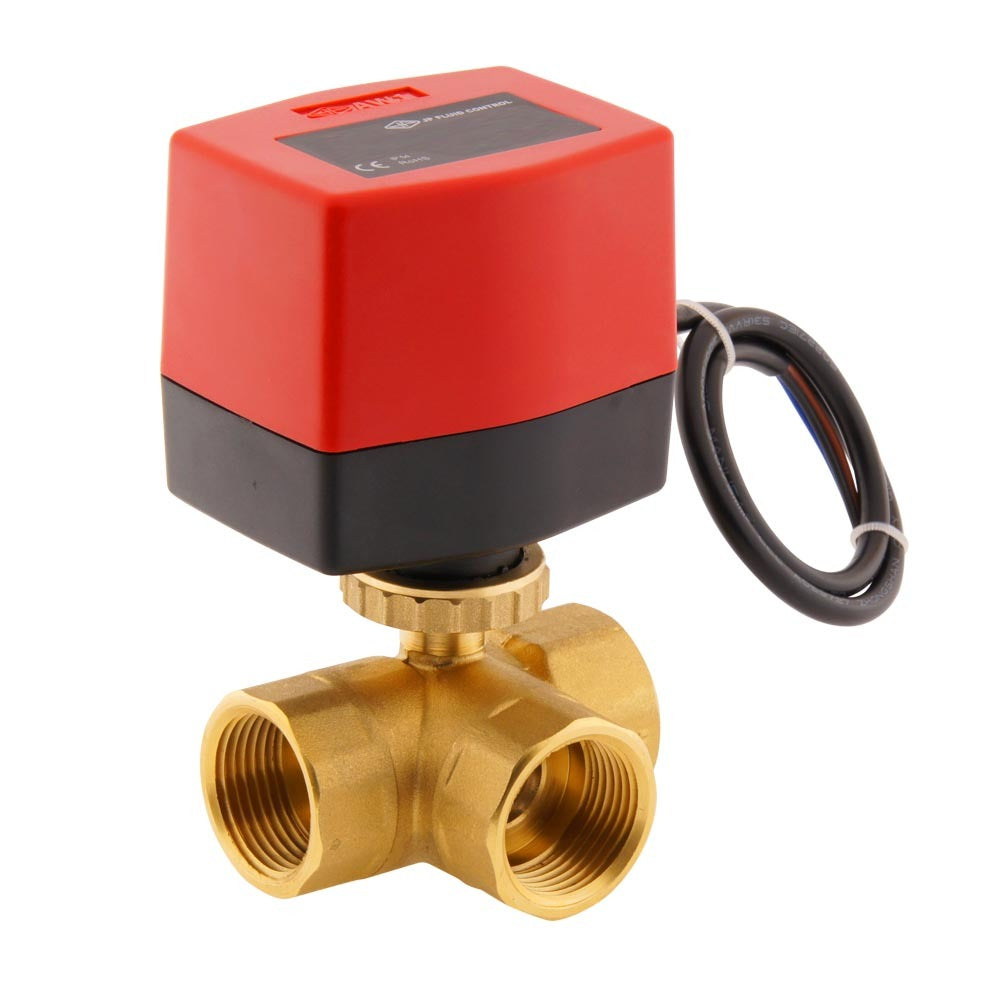

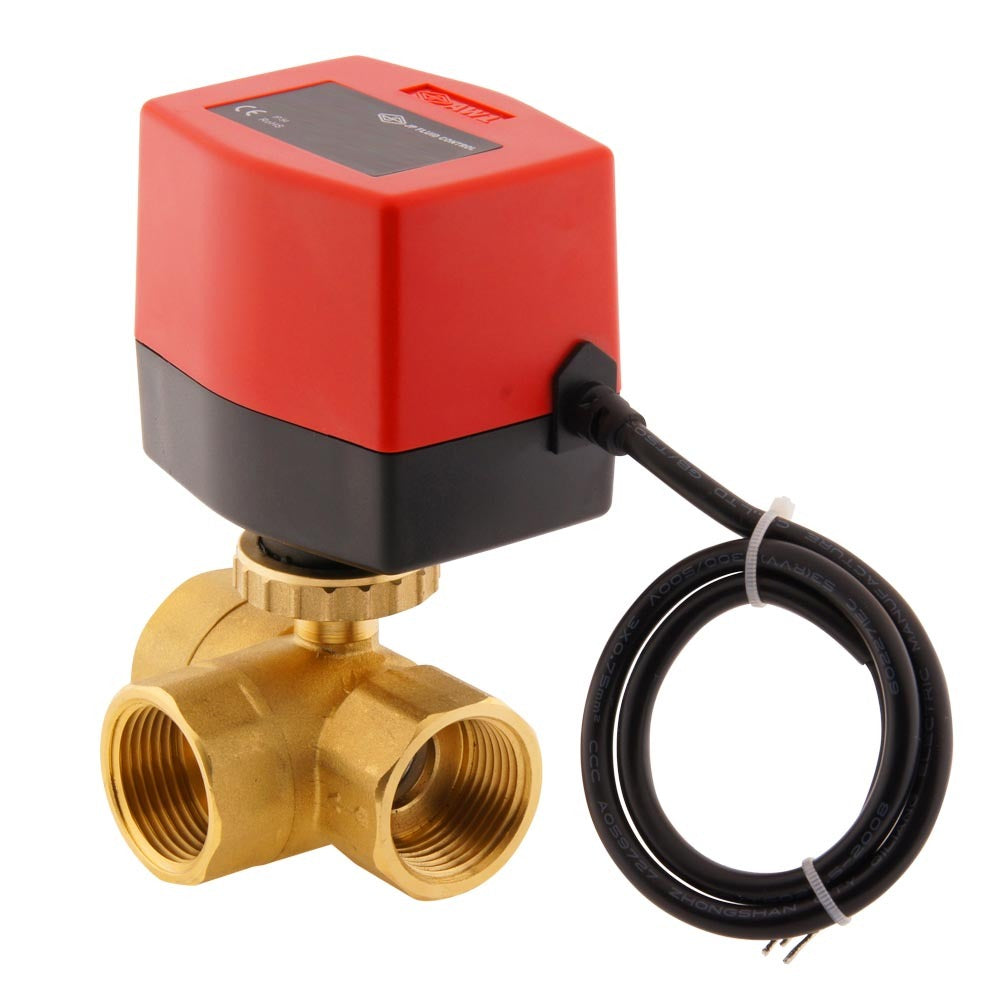

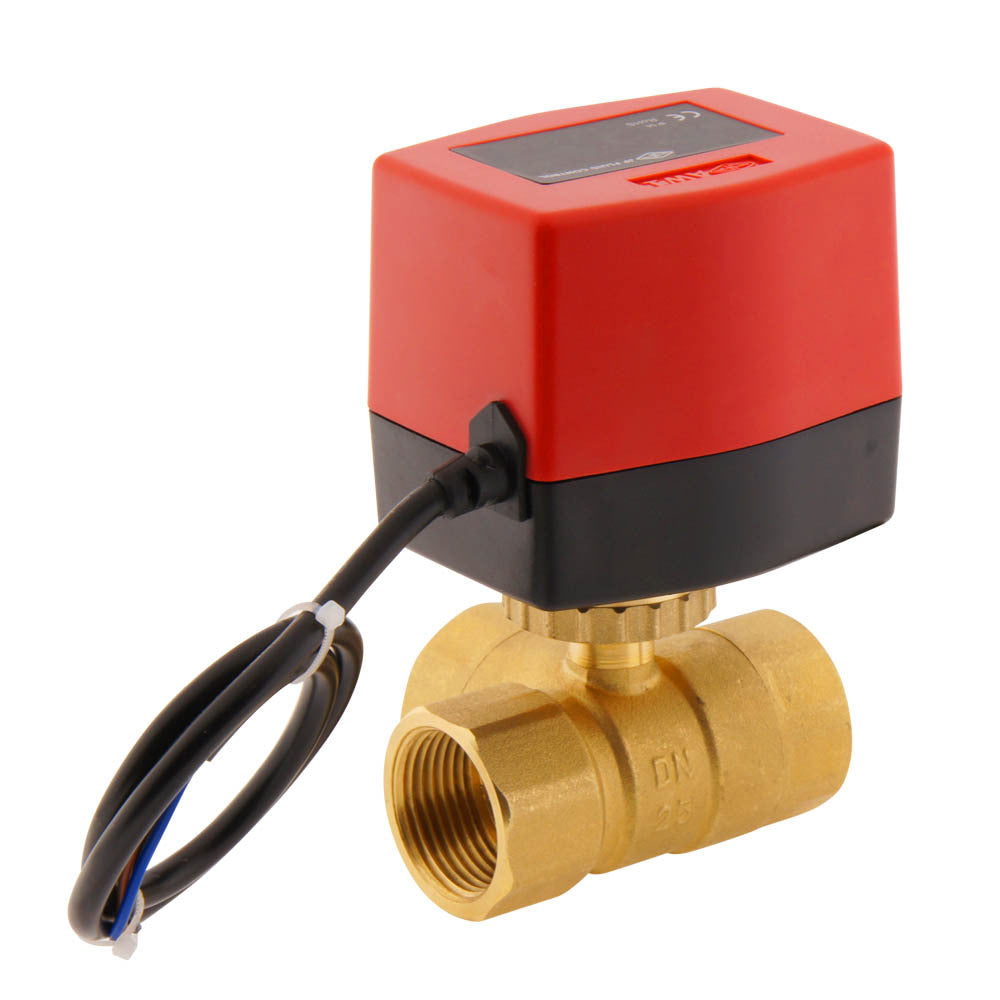

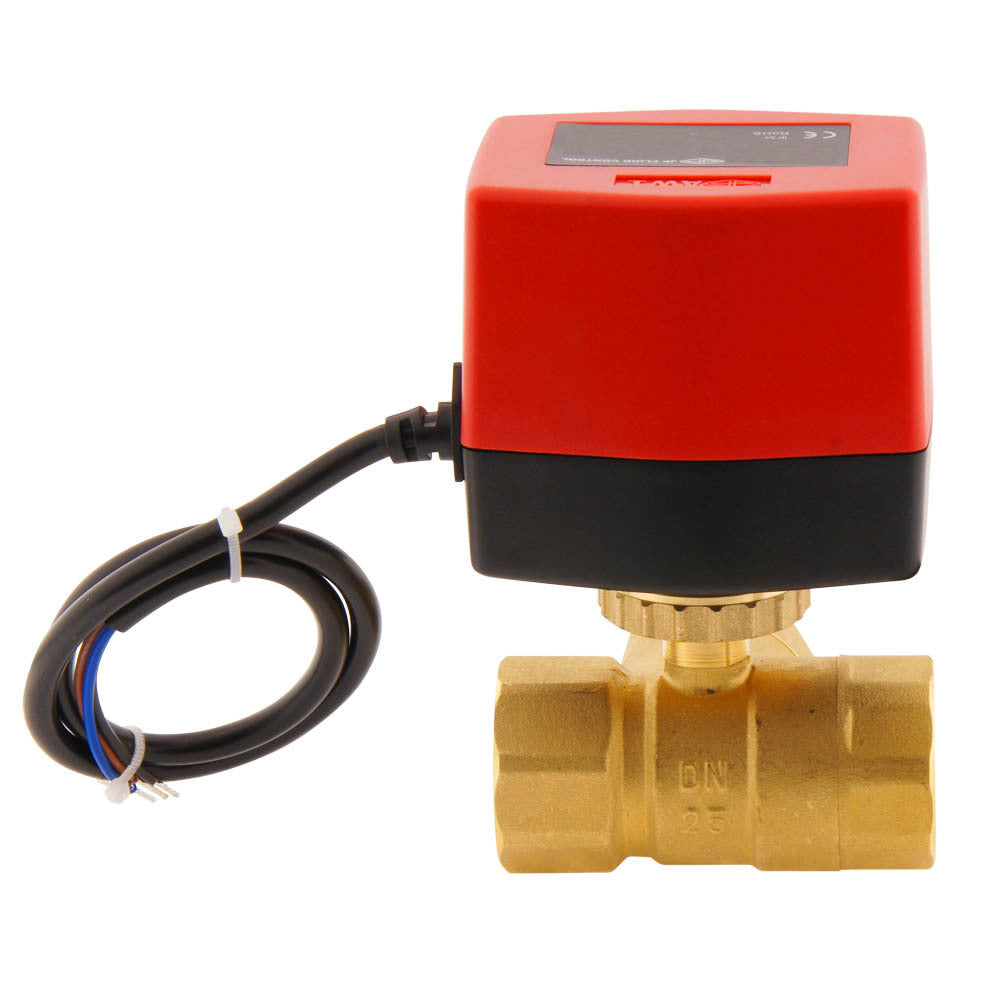

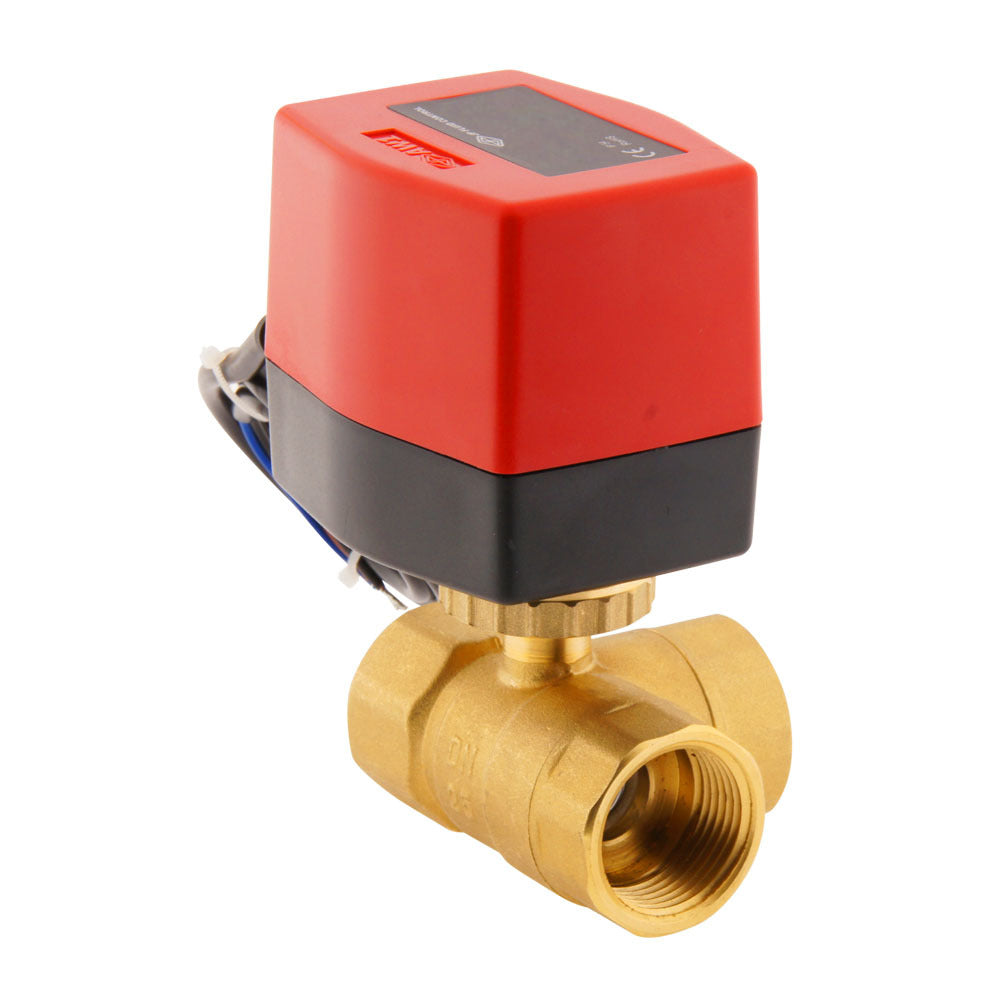

Vanne à bille électrique BW3 1'' 3 voies relais 230V AC
Vanne à bille électrique à 3 voies avec filetage femelle de 1 pouce (BSP) et actionneur 230V AC à faible consommation d'énergie avec relais intégré. Convient pour les liquides et les gaz (max 110°C) et une pression de 0-10 bar. Convient comme vanne de zone dans les systèmes de chauffage. La vanne a un boîtier en laiton avec une boule chromée et des sièges de vanne en PTFE. Le diamètre nominal est de 18 mm, la valeur Kv est de 16m3/h(266,7 l/min à dP=1 bar, eau). Connexion à 3 fils (ouvert-fermé) : phase, neutre et fil de commande (phase). La vanne s'ouvre en 16s (normalement fermée).
Y compris l'actionneur- Prix normal
- €121.07
- Prix normal
- €100.89
Description
Robinet à boisseau sphérique électrique JP Fluid Control à 3 voies, très économe en énergie et robuste, pour ouvrir ou fermer électriquement les tuyaux. La vanne a un filetage de 1 pouce (filetage femelle BSPP) et un actionneur 230V AC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisée dans les systèmes de chauffage. Une vanne à bille est moins sensible à la saleté qu'une électrovanne. Il est toutefois recommandé d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromée et le joint est en PTFE (téflon). L'orifice est de 18 mm, la valeur Kv est de 16 (266,7 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 16 secondes. Cette vanne à bille 3/2 est utilisée pour changer la direction du flux d'une sortie à l'autre, et non pour l'arrêter.
Installation

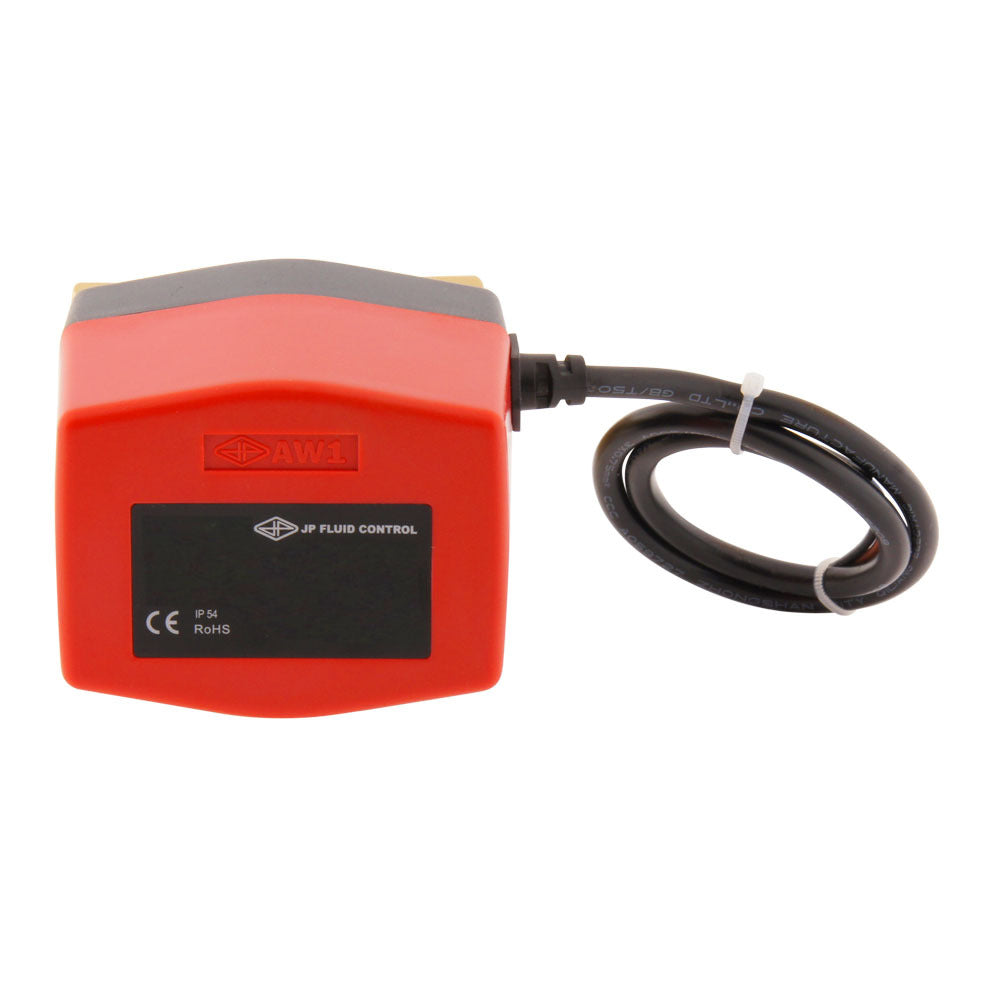

L'actionneur a une connexion à 3 fils, et doit être connecté comme indiqué dans le schéma ci-dessous. L'actionneur est fourni avec un câble. L'actionneur dispose d'une commande marche/arrêt. Cela signifie que deux fils sont connectés en permanence à l'alimentation électrique. L'alimentation du fil de commande ouvre la vanne électriquement, la déconnexion du fil de commande ferme la vanne électriquement. L'actionneur comprend des interrupteurs de fin de course, l'énergie n'est consommée que pendant l'ouverture ou la fermeture de la vanne.
Les vannes à 3 voies peuvent être connectées de deux manières différentes, comme le montre le schéma ci-dessous.
Important
- Veuillez respecter le code de couleur des fils.
- Convient aux gaz et aux liquides propres, y compris l'eau froide et chaude.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au fluide et à la température.
Remarque : cette vanne n'est pas adaptée aux gaz secs tels que l'air comprimé non lubrifié.
