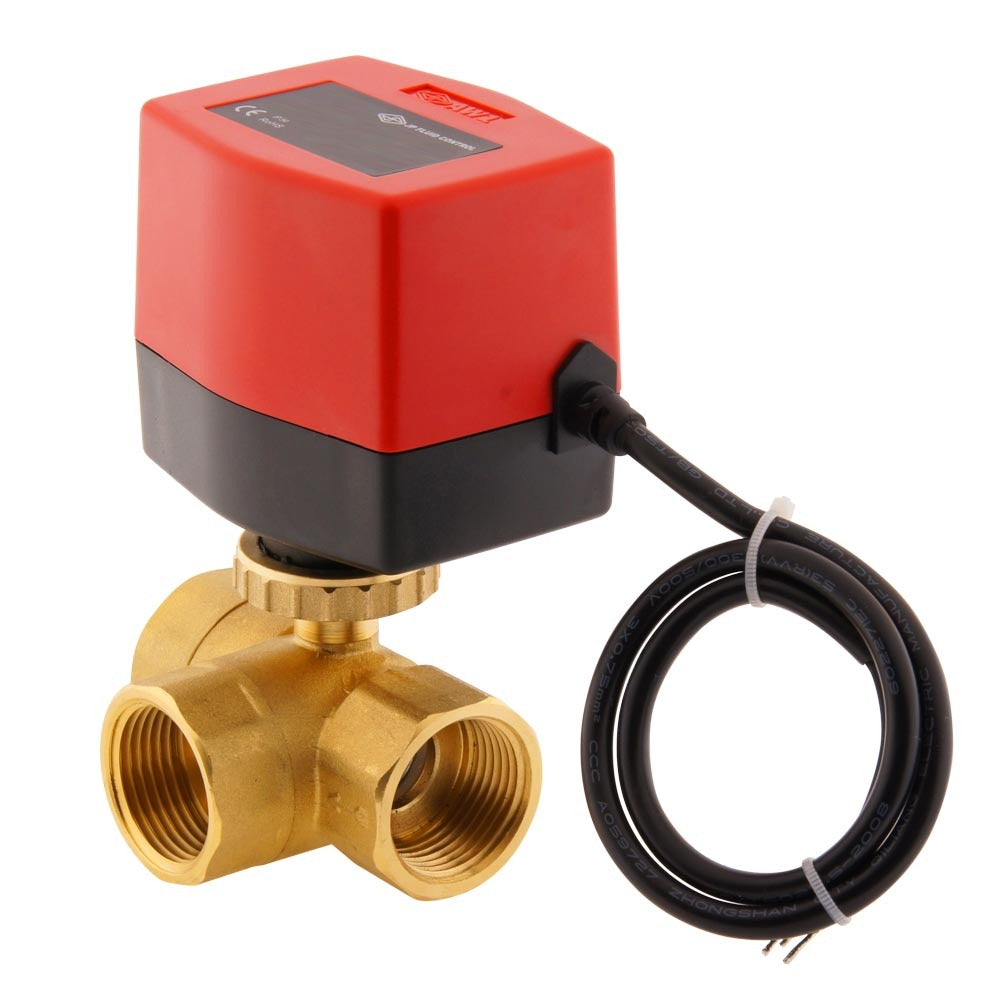

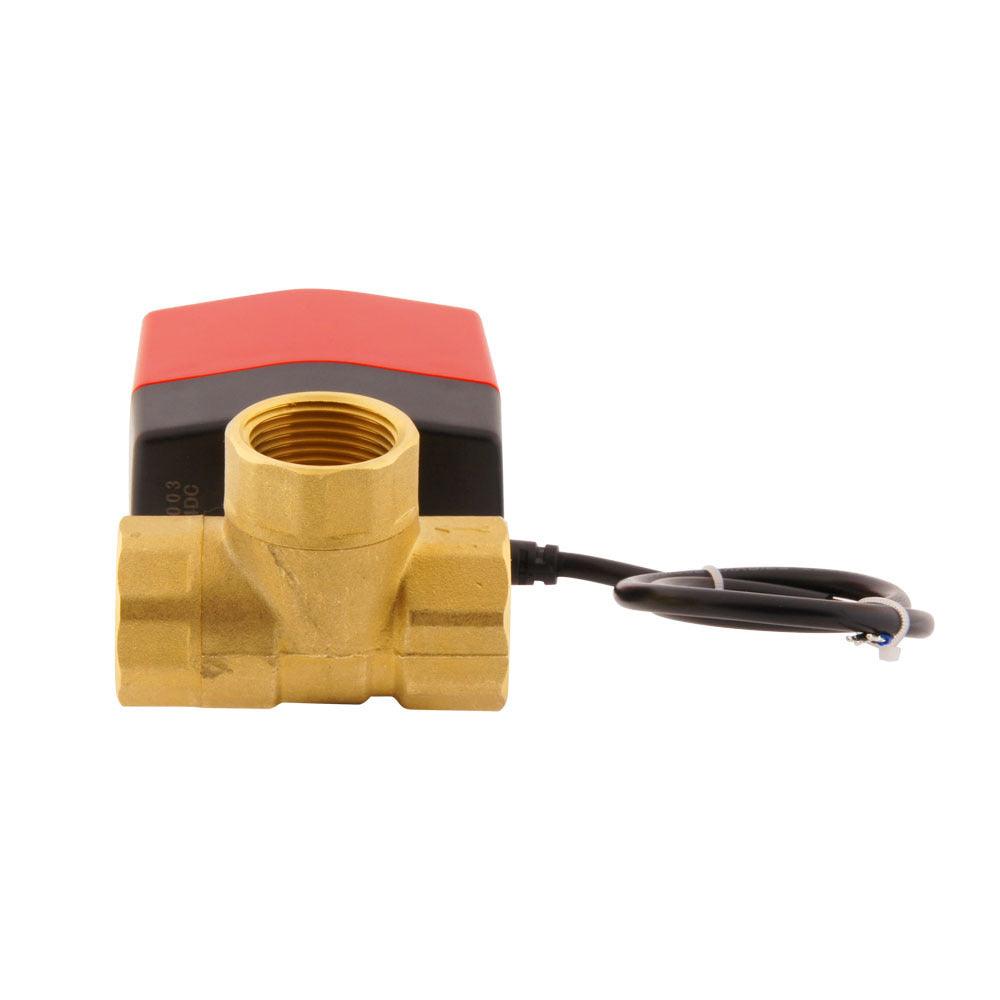

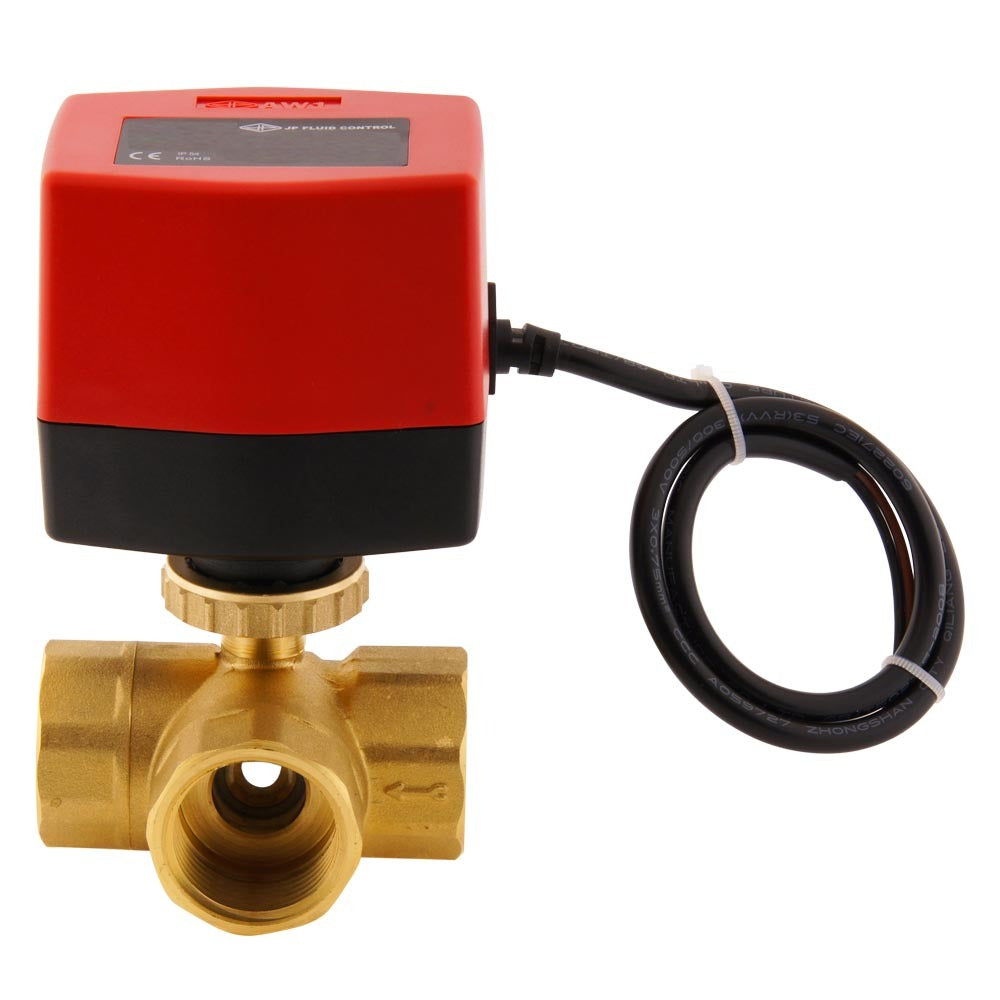

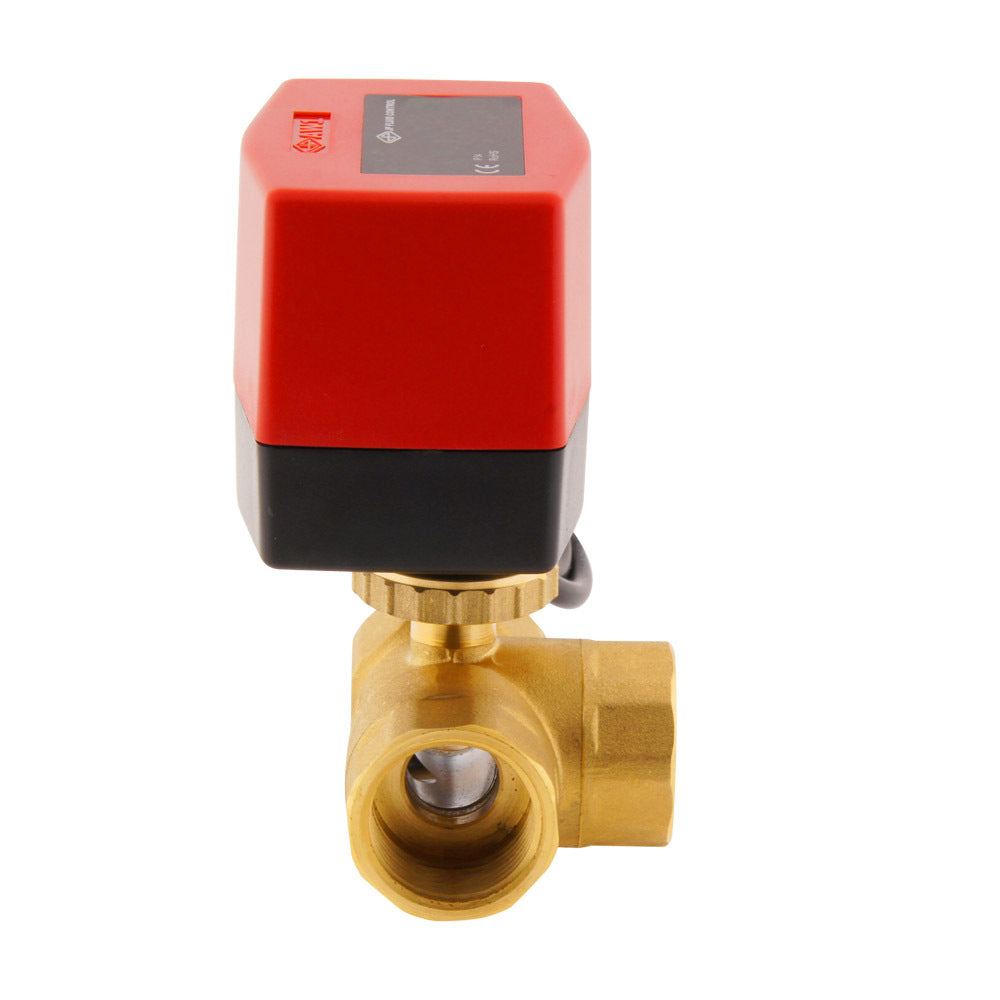

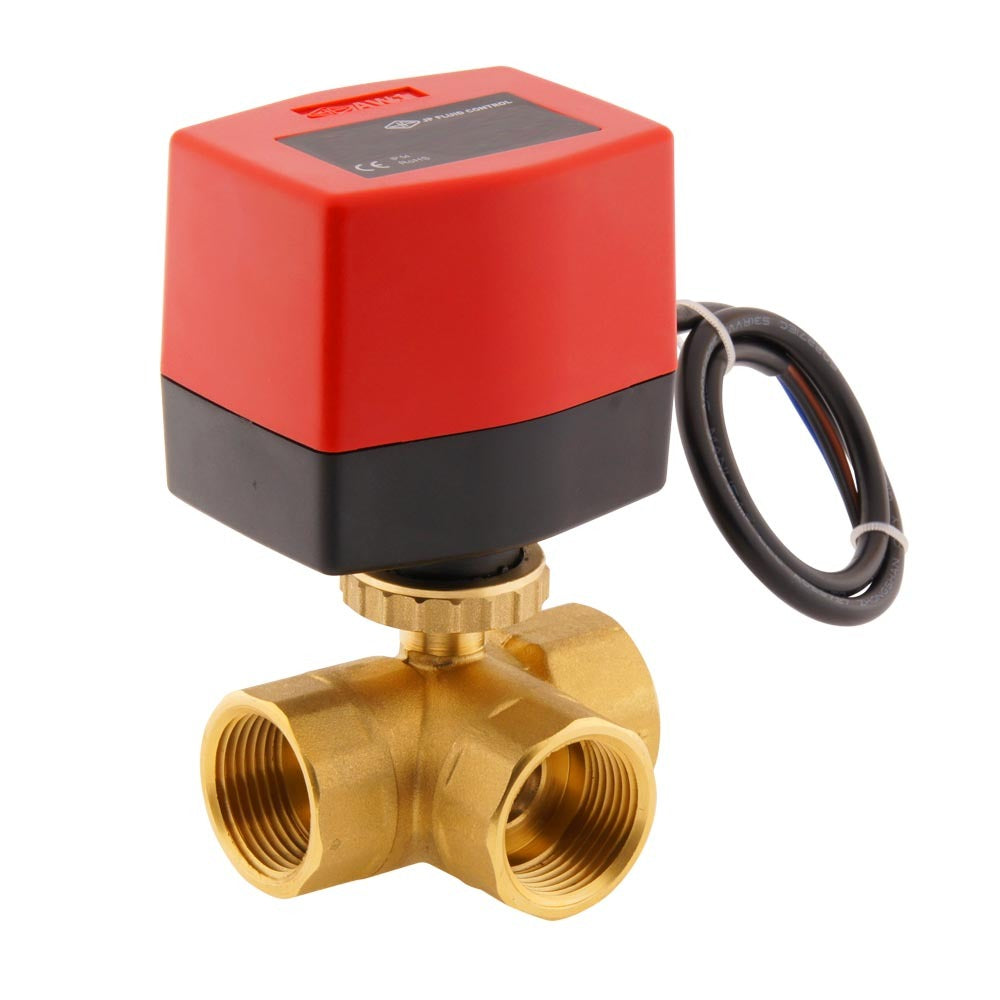

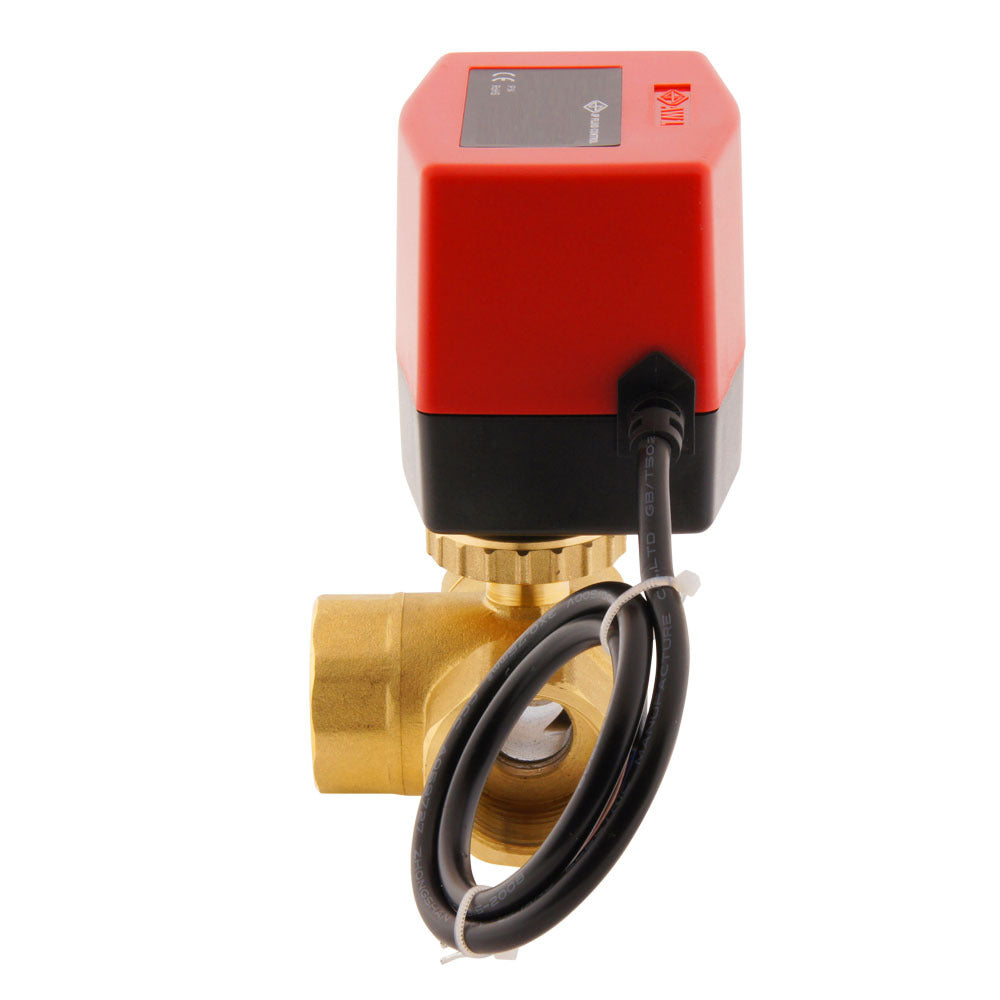

Vanne à bille electrique BW3 1'' 3 voies 24V DC 3 points
Vanne à bille électrique à 3 voies avec filetage femelle 1 pouce (BSP) et actionneur 24V DC économe en énergie. Convient pour les liquides et les gaz (max 110°C) et une pression de 0-10 bar. Convient comme vanne de zone dans les systèmes de chauffage. La vanne a un boîtier en laiton avec une boule chromée et des sièges de vanne en PTFE. Le diamètre nominal est de 18 mm, la valeur Kv est de 16m3/h(266,7 l/min à dP=1 bar, eau). Connexion à 3 fils (3 points) : fil neutre et 2 fils de commande (pour ouvrir/fermer). La valve s'ouvre en 6s.
Y compris l'actionneur- Prix normal
- €111,84
- Prix normal
- €93,20
Description
Robinet à boisseau spherique electrique JP Fluid Control à 3 voies, très econome en energie et robuste, pour ouvrir ou fermer electriquement les tuyaux. La vanne a un filetage de 1 pouce (filetage femelle BSPP) et un actionneur 24V DC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisee dans les systèmes de chauffage. Une vanne à bille est moins sensible à la salete qu'une electrovanne. Il est toutefois recommande d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromee et le joint est en PTFE (teflon). L'orifice est de 18 mm, la valeur Kv est de 16 (266,7 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 6 secondes. Cette vanne à bille 3/2 est utilisee pour changer la direction du flux d'une sortie à l'autre, et non pour l'arrêter.
Installation

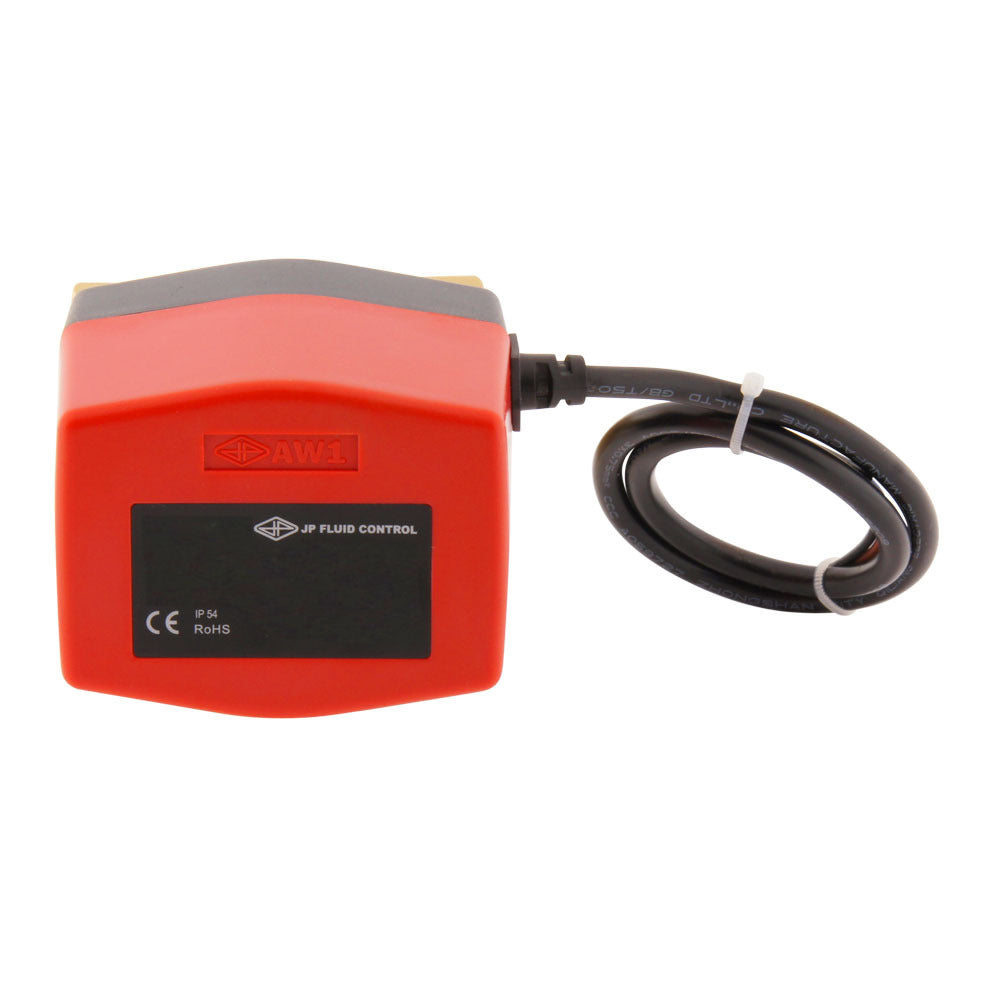

L'actionneur a une connexion à 3 fils, et doit être connecte comme indique dans le schema ci-dessous. L'actionneur est fourni avec un câble. L'actionneur a une commande à 3 points. Un fil est connecte en permanence au moins. Les deux autres fils sont des fils de contrôle pour faire tourner la boule dans les deux sens (à connecter au plus). Attention : ne jamais connecter les deux fils de commande en même temps, cela pourrait endommager l'actionneur ! Les actionneurs peuvent être fournis avec un relais integre (commande On-Off), dans ce cas un seul fil de commande est necessaire. L'actionneur comprend des interrupteurs de fin de course, l'energie n'est consommee que pendant l'ouverture ou la fermeture de la vanne.
Les vannes à 3 voies peuvent être connectees de deux manières differentes, comme le montre le schema ci-dessous.
Important
- Veuillez respecter le code de couleur des fils. Ne jamais connecter les deux fils de commande en même temps, l'actionneur sera endommage.
- Convient aux gaz et aux liquides propres, y compris l'eau froide et chaude.
- Assurez-vous que la vanne est adaptee à l'application et que les materiaux sont adaptes au fluide et à la temperature.
Remarque : cette vanne n'est pas adaptee aux gaz secs tels que l'air comprime non lubrifie.
