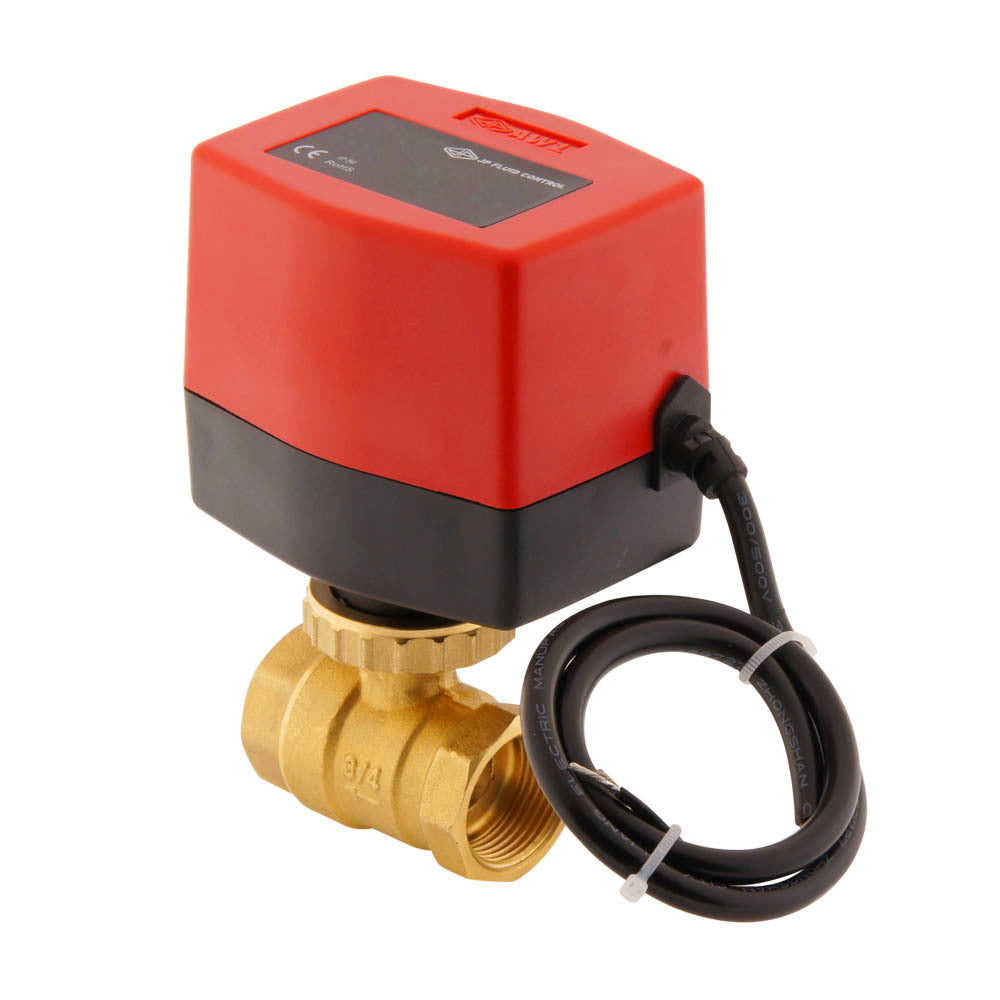

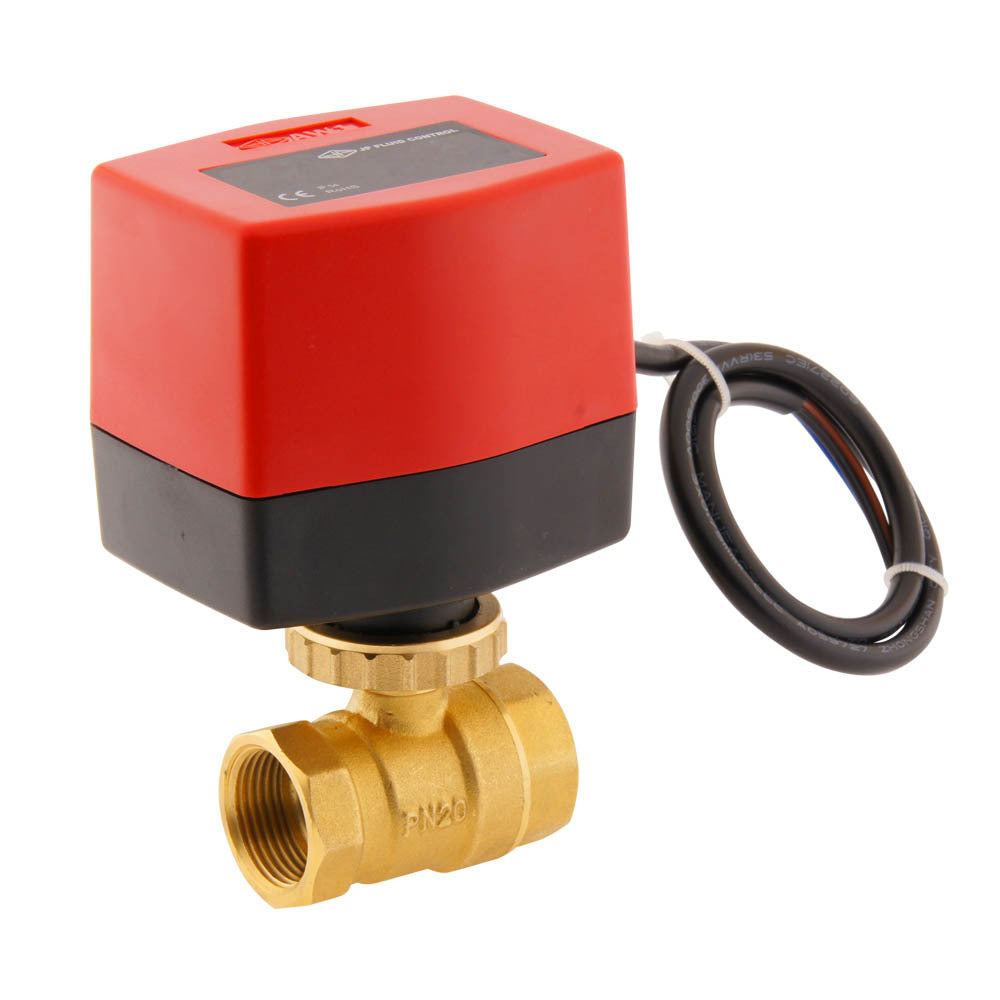

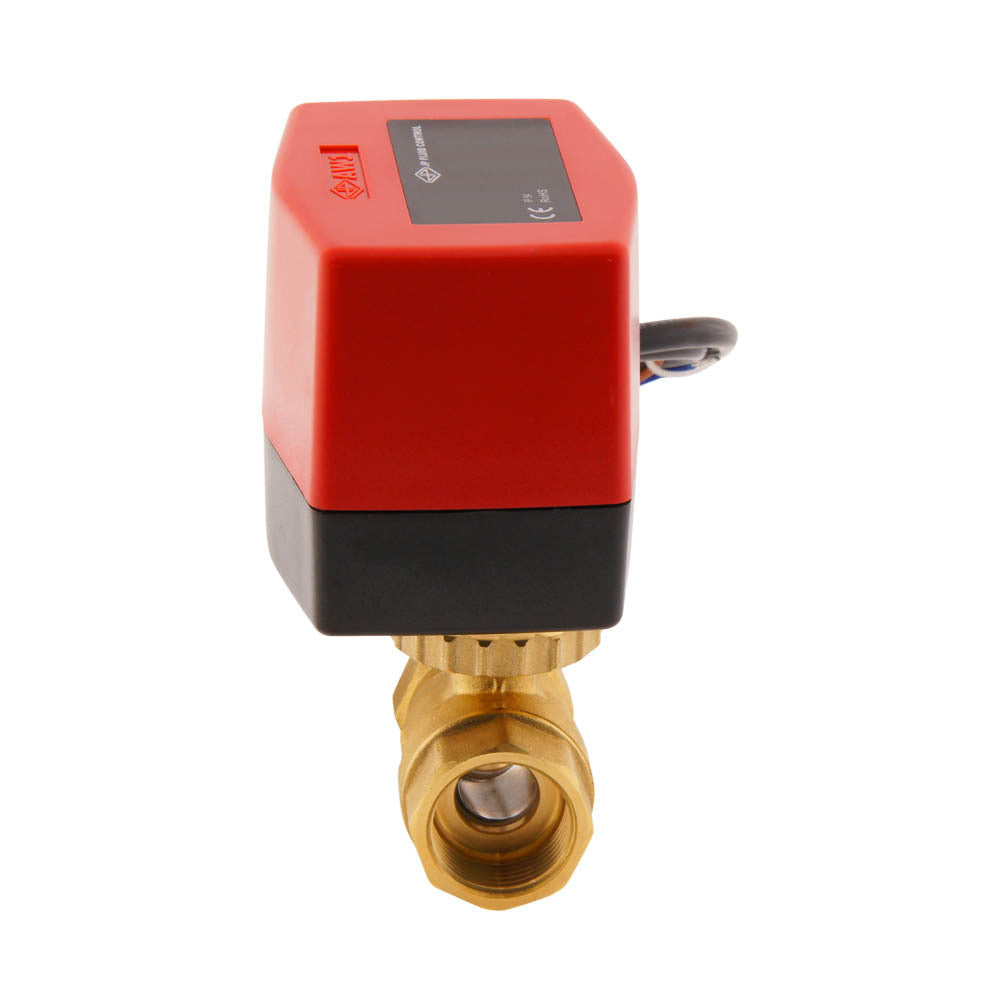

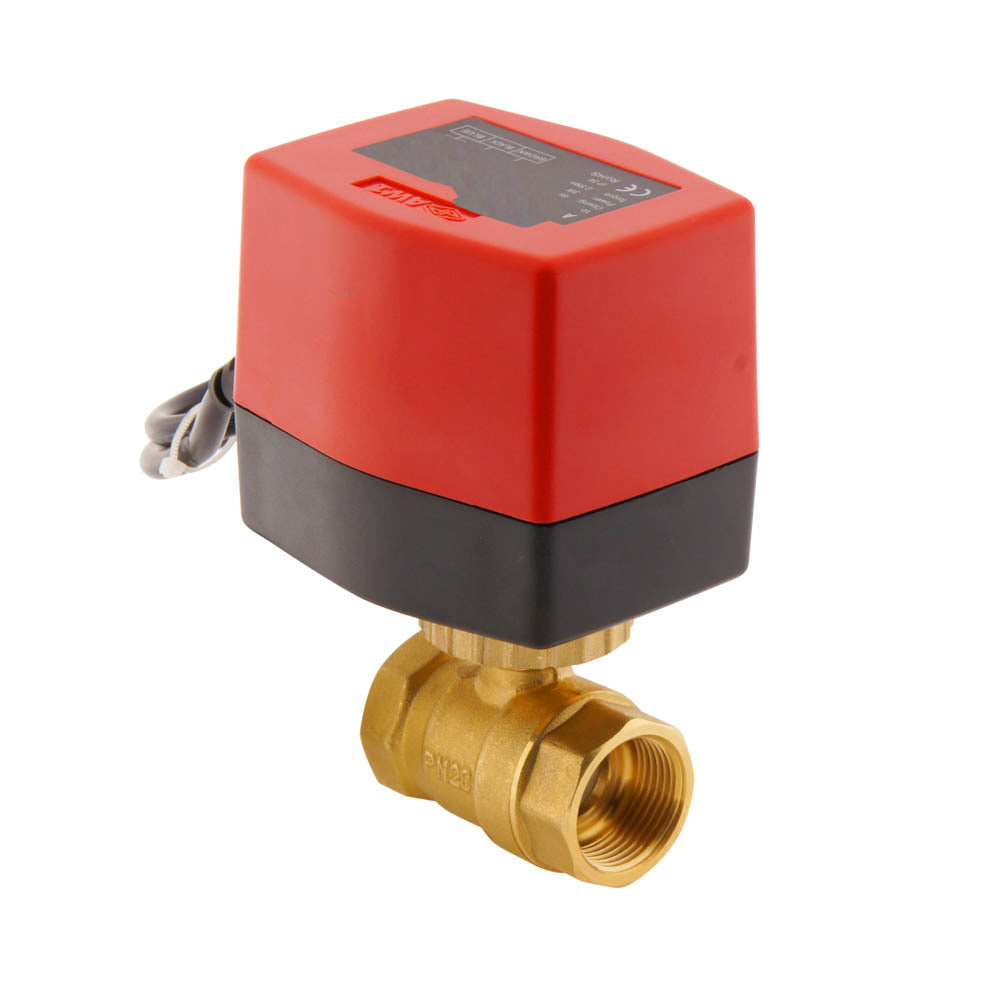

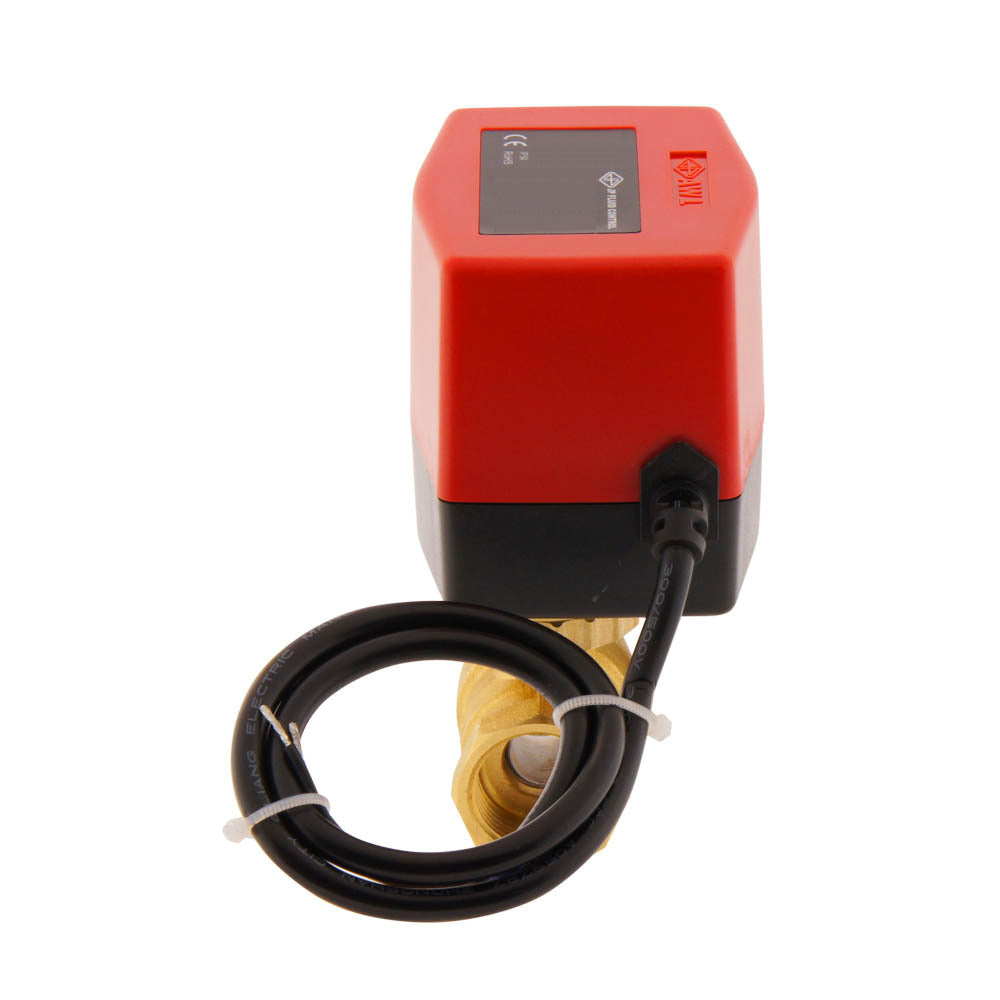

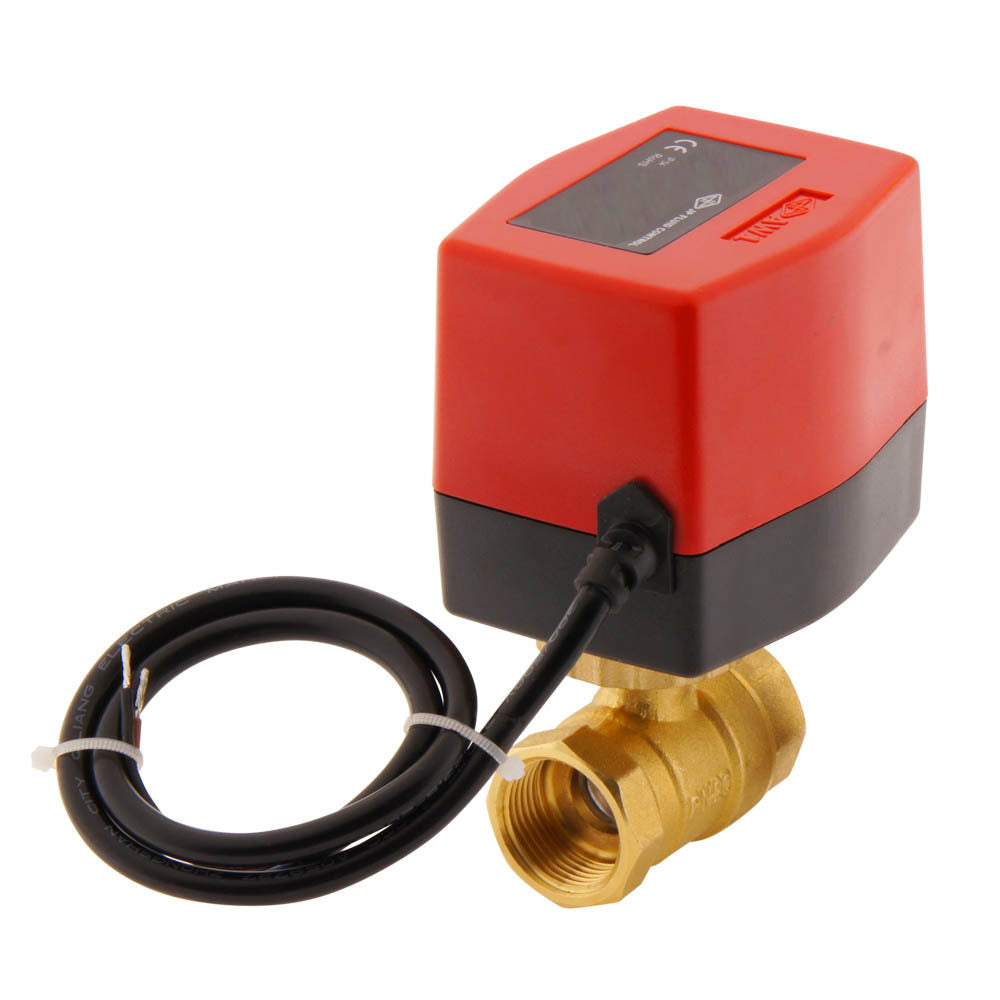

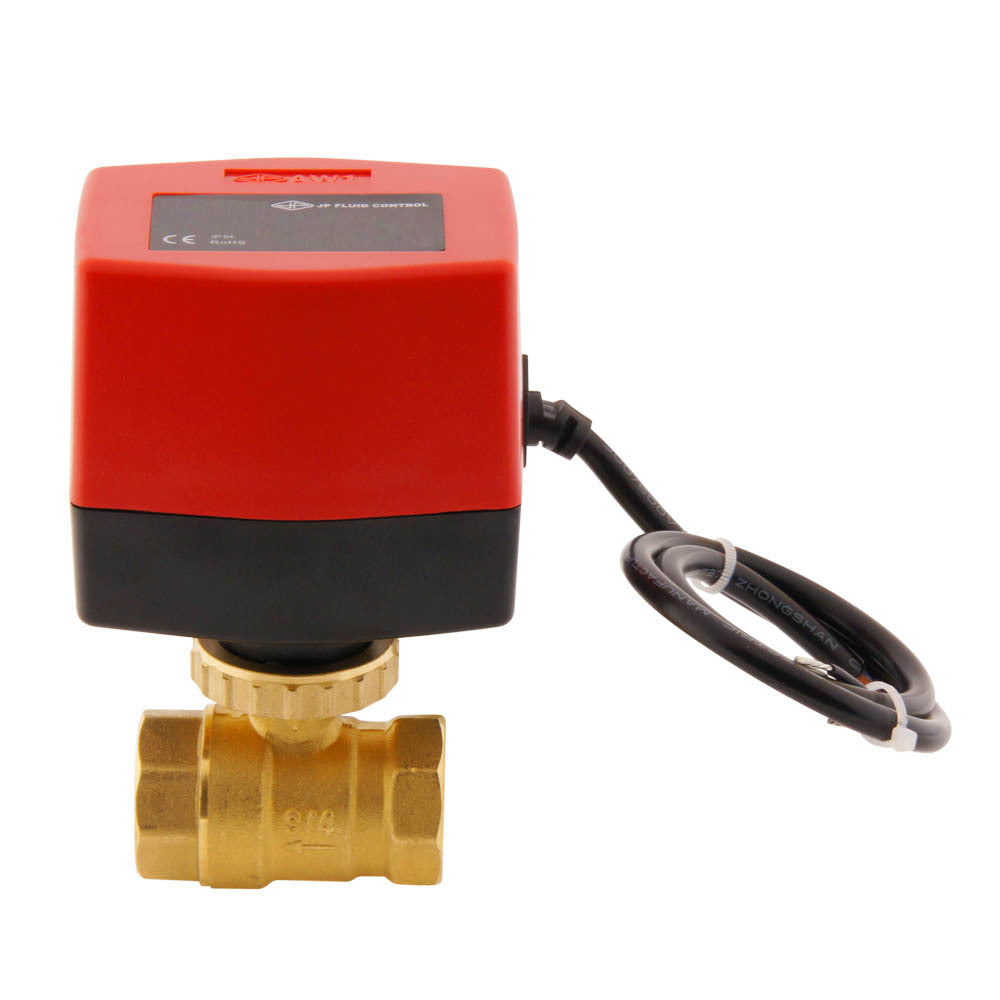

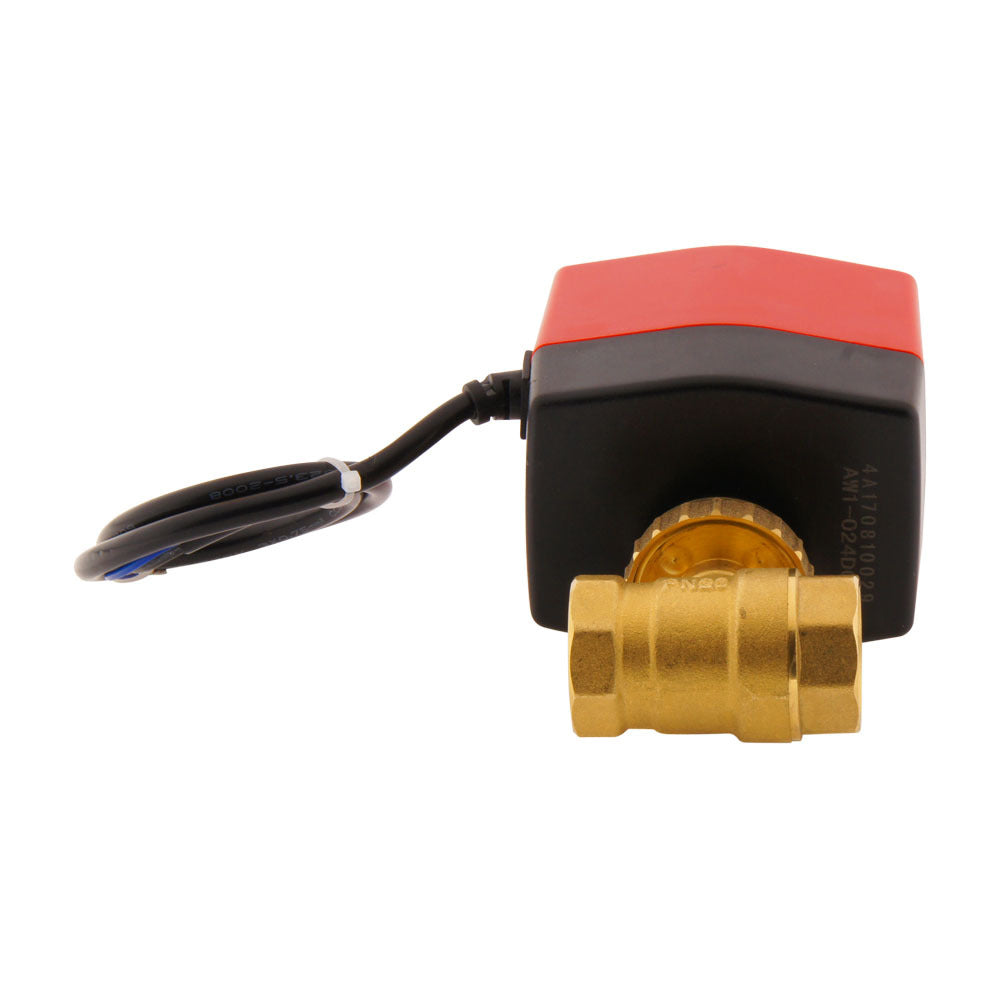

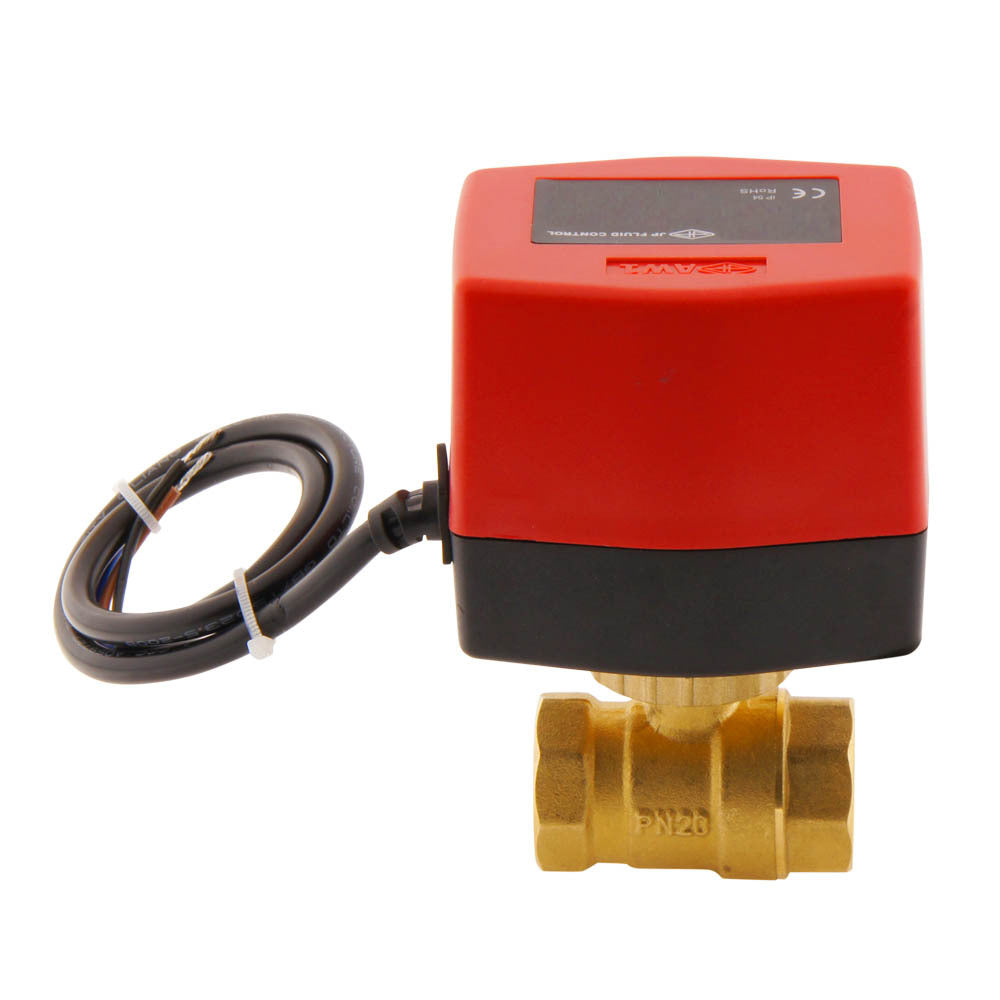

Vanne à boisseau spherique electrique BW2 3/4'' 2 voies relais 230V AC
Robinet à boisseau sphérique électrique à 2 voies avec filetage femelle de 3/4 de pouce (BSP) et actionneur 230V AC à faible consommation d'énergie avec relais intégré. Convient aux liquides et aux gaz (max. 110°C) et à une pression de 0 à 10 bars. Convient comme vanne de zone dans les systèmes de chauffage. La vanne est dotée d'un boîtier en laiton, d'une bille chromée et de sièges de vanne en PTFE. Le diamètre nominal est de 15 mm, la valeur Kv est de 21 m3/h (350 l/min à dP=1 bar, eau). Connexion à 3 fils (ouvert-fermé) : phase, neutre et fil de commande (phase). La vanne s'ouvre en 16 secondes (normalement fermée).
Y compris l'actionneur- Prix normal
- $101.87 USD
Nous vendons uniquement aux entreprises enregistrées
Description
Robinet à boisseau spherique electrique à 2 voies JP Fluid Control, très econome en energie et robuste, permettant d'ouvrir ou de fermer electriquement des canalisations. La vanne est dotee d'un filetage de 3/4 de pouce (filetage femelle BSPP) et d'un actionneur 230V AC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisee dans les systèmes de chauffage. Une vanne à bille est moins sensible à la salete qu'une electrovanne. Il est toutefois recommande d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromee et le joint est en PTFE (teflon). L'orifice est de 15 mm, la valeur Kv est de 21 (350 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 16 secondes.
Installation

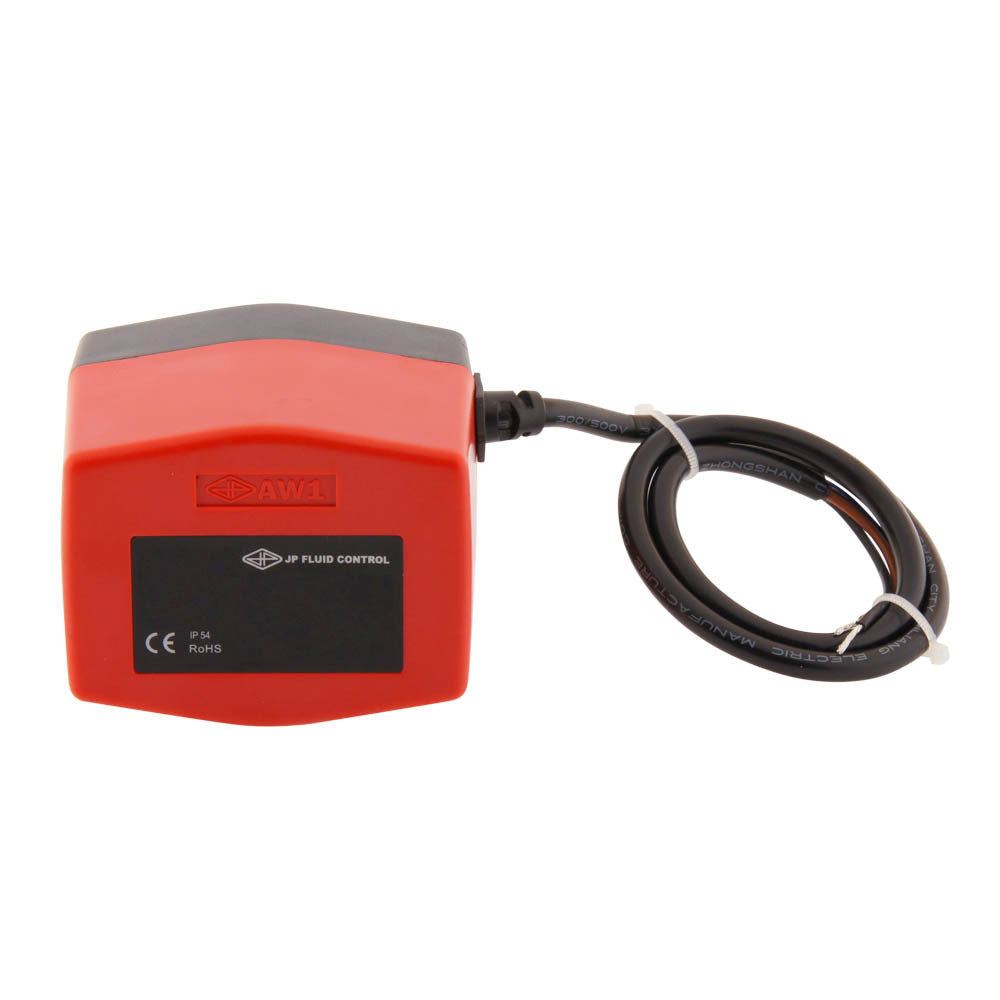

L'actionneur a une connexion à 3 fils et doit être connecte comme indique dans le diagramme ci-dessous. L'actionneur est fourni avec un câble. L'actionneur est dote d'une commande marche/arrêt. Cela signifie que deux fils sont connectes en permanence à l'alimentation electrique. L'alimentation du fil de commande ouvre la vanne electriquement, la deconnexion du fil de commande ferme la vanne electriquement. L'actionneur comprend des interrupteurs de fin de course, l'energie n'est consommee que lors de l'ouverture ou de la fermeture de la vanne.
Important
- Veuillez respecter le code couleur des fils.
- Convient pour les gaz et les liquides propres, y compris l'eau froide et chaude.
- Assurez-vous que la vanne est adaptee à l'application et que les materiaux sont adaptes au fluide et à la temperature.
Remarque : cette vanne n'est pas adaptee aux gaz secs tels que l'air comprime non lubrifie.
