Référence : BW2-034-AW1-024AC
Marque: JP Fluid Control

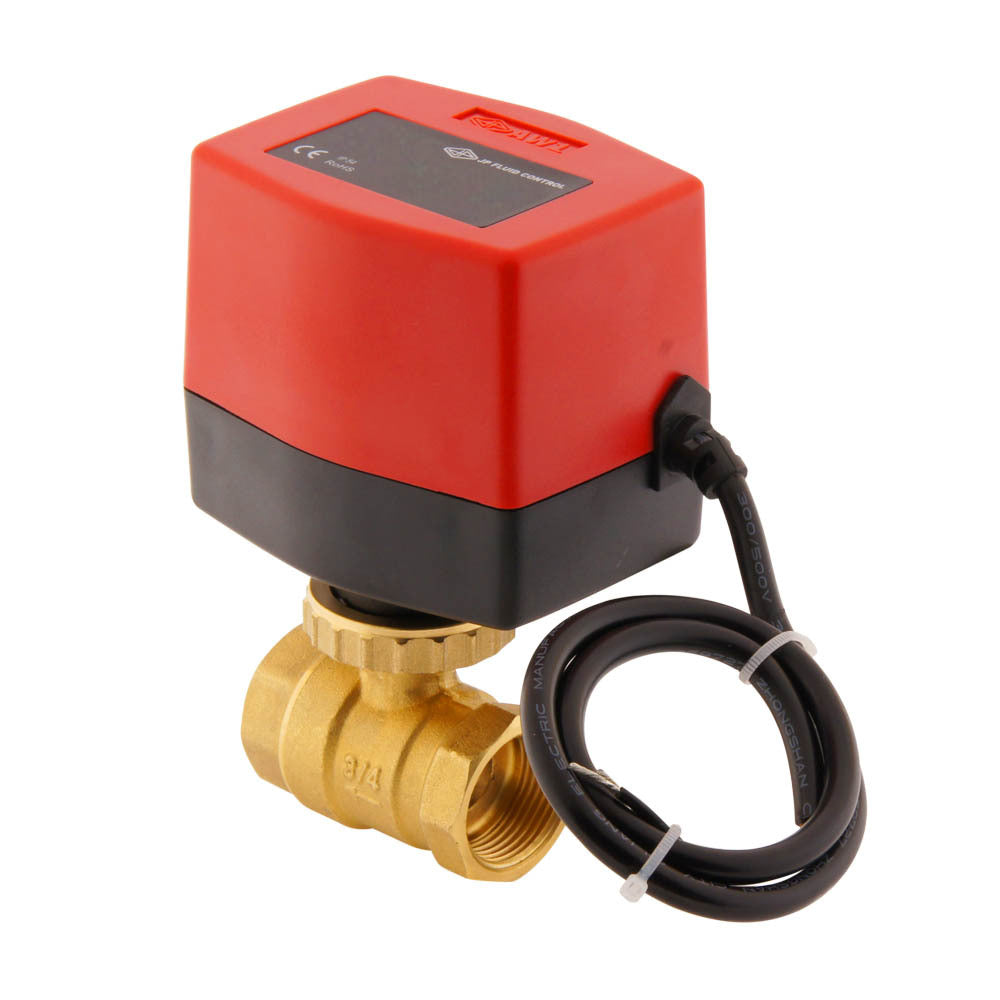

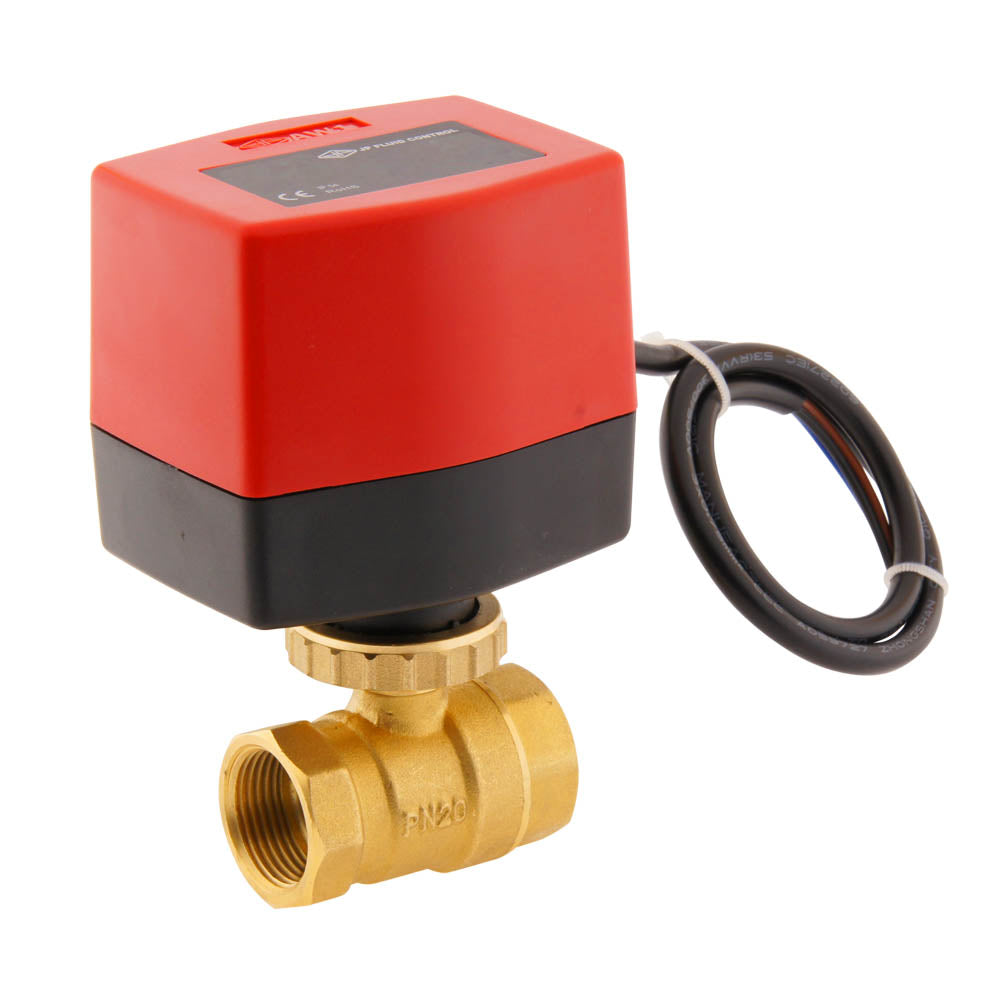

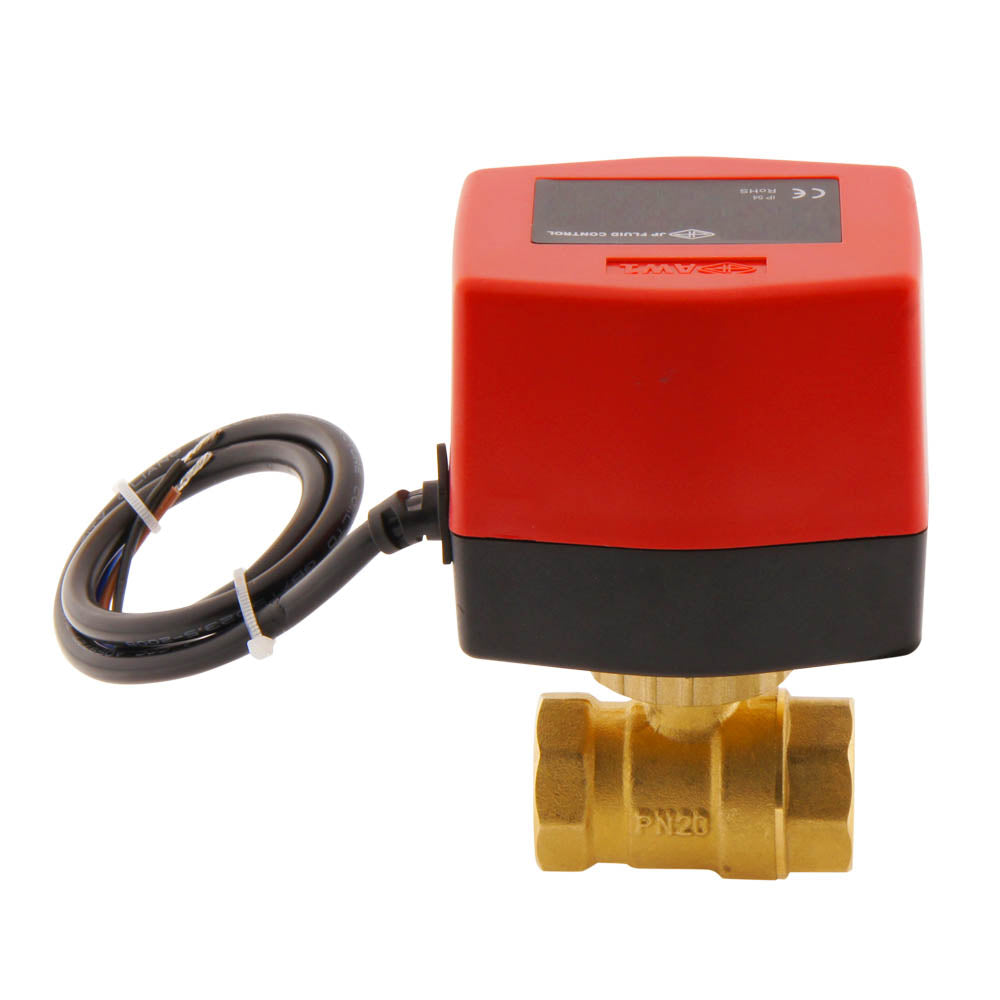

Vanne à bille électrique à 2 voies avec filetage femelle 3/4 pouce (BSP) et actionneur 24V AC économe en énergie. Convient pour les liquides et les gaz (max 110°C) et une pression de 0-10 bar. Convient comme vanne de zone dans les systèmes de chauffage. La vanne a un boîtier en laiton avec une boule chromée et des sièges de vanne en PTFE. Le diamètre nominal est de 15mm, la valeur Kv est de 21m3/h (350 l/min à dP=1 bar, eau). Connexion à 3 fils (3 points) : fil neutre et 2 fils de commande (pour ouvrir/fermer). La valve s'ouvre en 16s.

Y compris l'actionneur
Voir tous
Prix normal
€85,06
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
Prix normal
€70,88
hors TVA

En stock +0 jours Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 72, prévoyez un délai supplémentaire de 0 jours. Jusqu'à 122 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.


Expédition vers France: €4,95
Gratuit pour les commandes > €75,00
Livraison prévue dans 1 - 4 jours ouvrables

Description
Spécifications
Téléchargements
Produits apparentés

Robinet à boisseau spherique electrique JP Fluid Control à 2 voies, très efficace sur le plan energetique et robuste, permettant d'ouvrir ou de fermer electriquement des conduites. La vanne est dotee d'un filetage de 3/4 pouce (filetage femelle BSPP) et d'un actionneur 24V AC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisee dans les systèmes de chauffage. Une vanne à bille est moins sensible à la salete qu'une electrovanne. Il est toutefois recommande d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromee et le joint est en PTFE (teflon). L'orifice est de 15 mm, la valeur Kv est de 21 (350 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 16 secondes.

Installation

L'actionneur a une connexion à 3 fils, et doit être connecte comme indique dans le schema ci-dessous. L'actionneur est fourni avec un câble. L'actionneur a une commande à 3 points. Un fil est connecte en permanence au neutre. Les deux autres fils sont des fils de commande pour faire tourner la boule dans les deux sens (à connecter à la phase). Attention : ne jamais connecter les deux fils de commande en même temps, cela pourrait endommager l'actionneur ! Les actionneurs peuvent être fournis avec un relais integre (commande On-Off), dans ce cas un seul fil de commande est necessaire. L'actionneur comprend des interrupteurs de fin de course, l'energie n'est consommee que pendant l'ouverture ou la fermeture de la vanne.


Important

  • Veuillez respecter le code de couleur des fils. Ne jamais connecter les deux fils de commande en même temps, l'actionneur sera endommage.
  • Convient aux gaz et aux liquides propres, y compris l'eau froide et chaude.
  • Assurez-vous que la vanne est adaptee à l'application et que les materiaux sont adaptes au fluide et à la temperature.

Remarque : cette vanne n'est pas adaptee aux gaz secs tels que l'air comprime non lubrifie.
