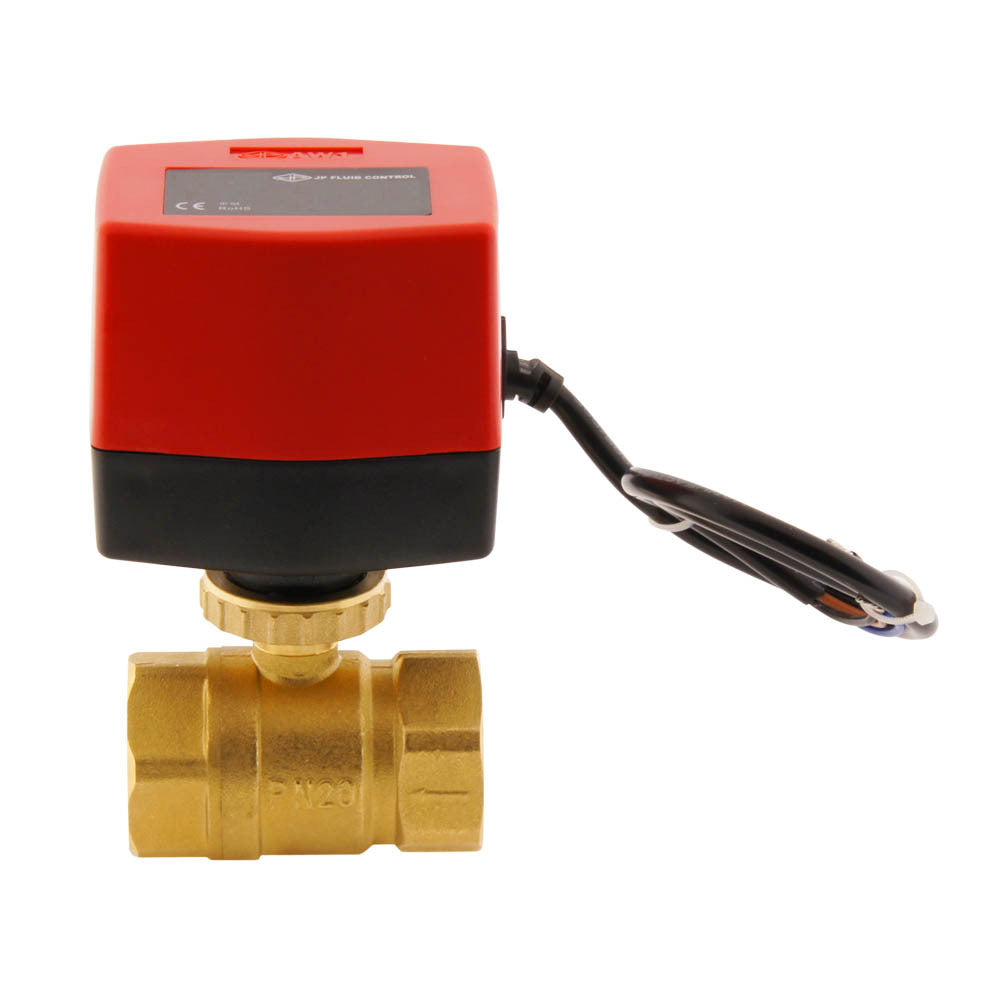

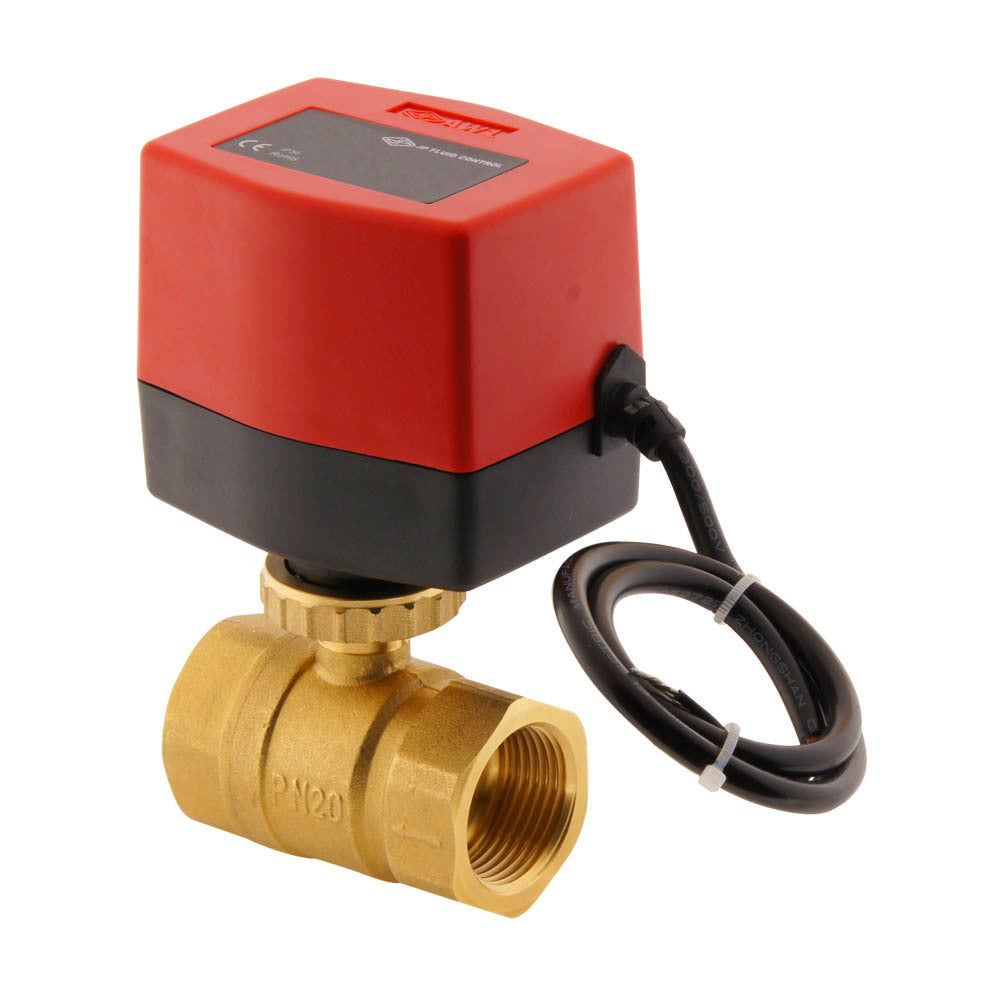

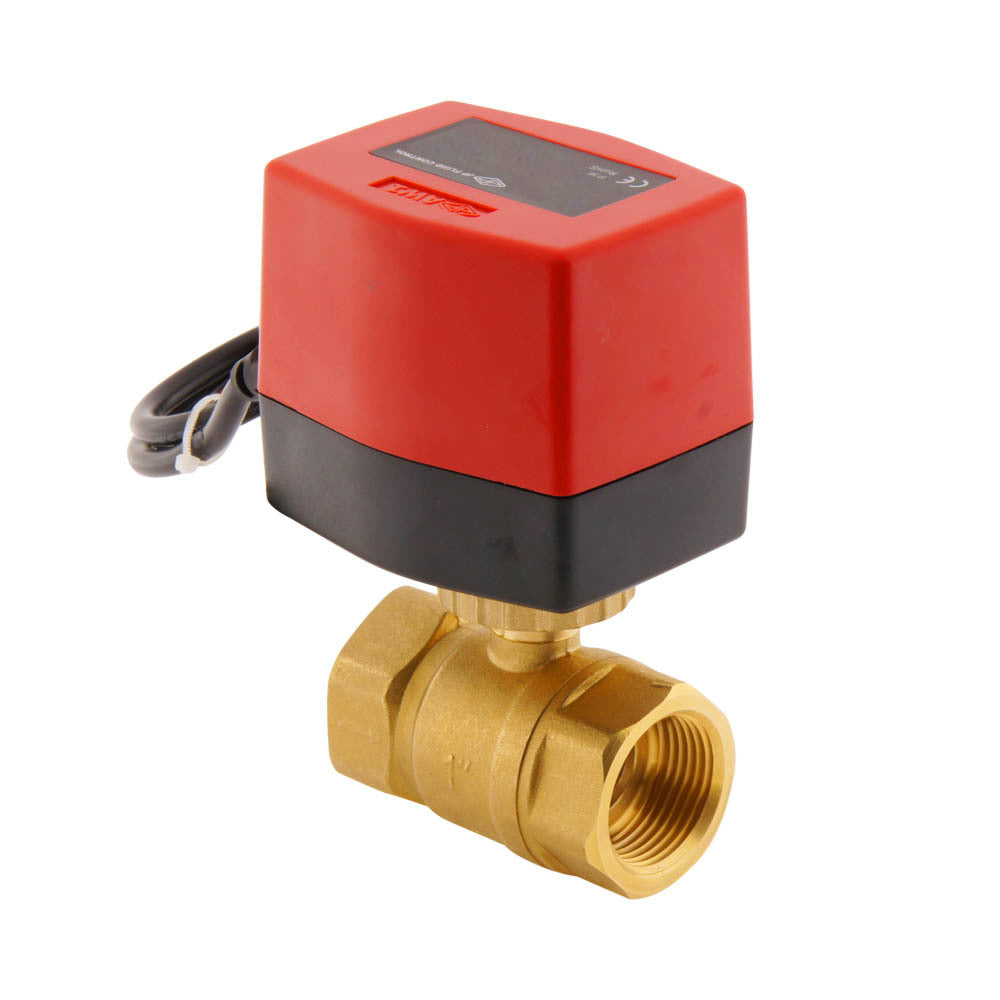

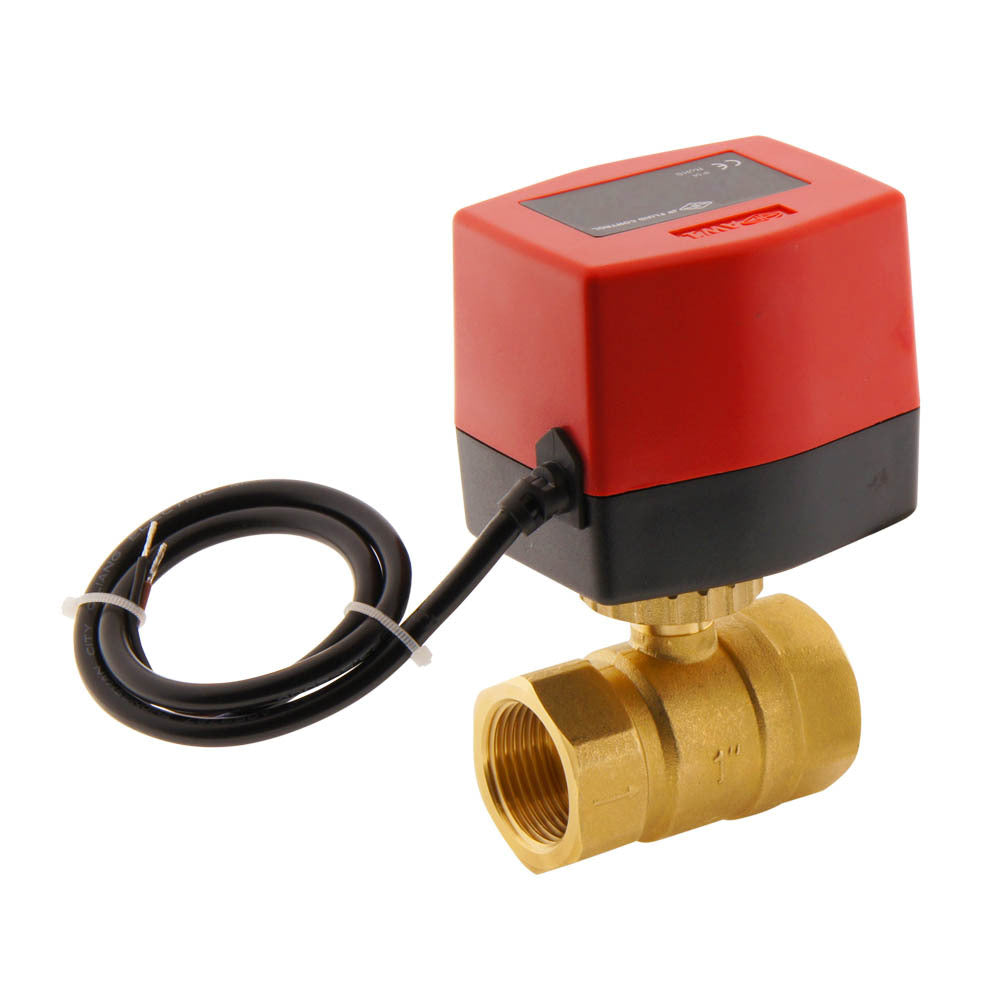

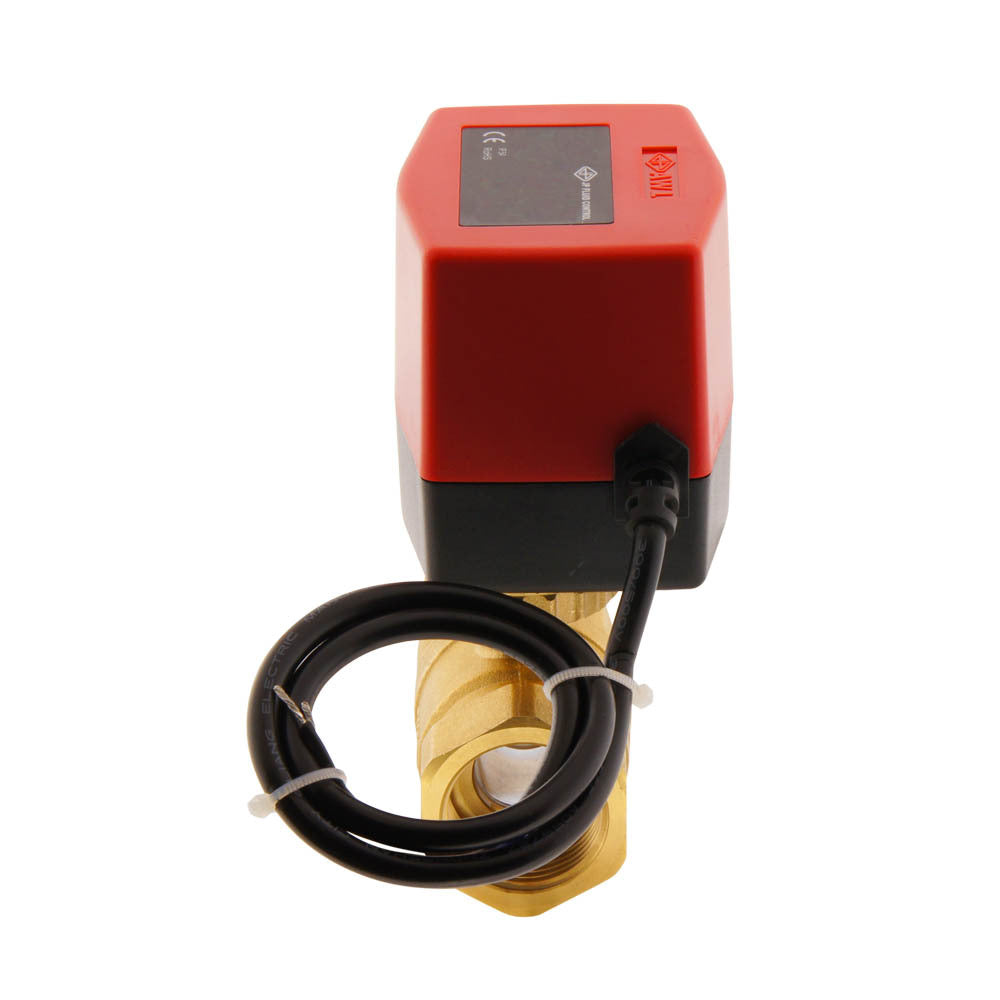

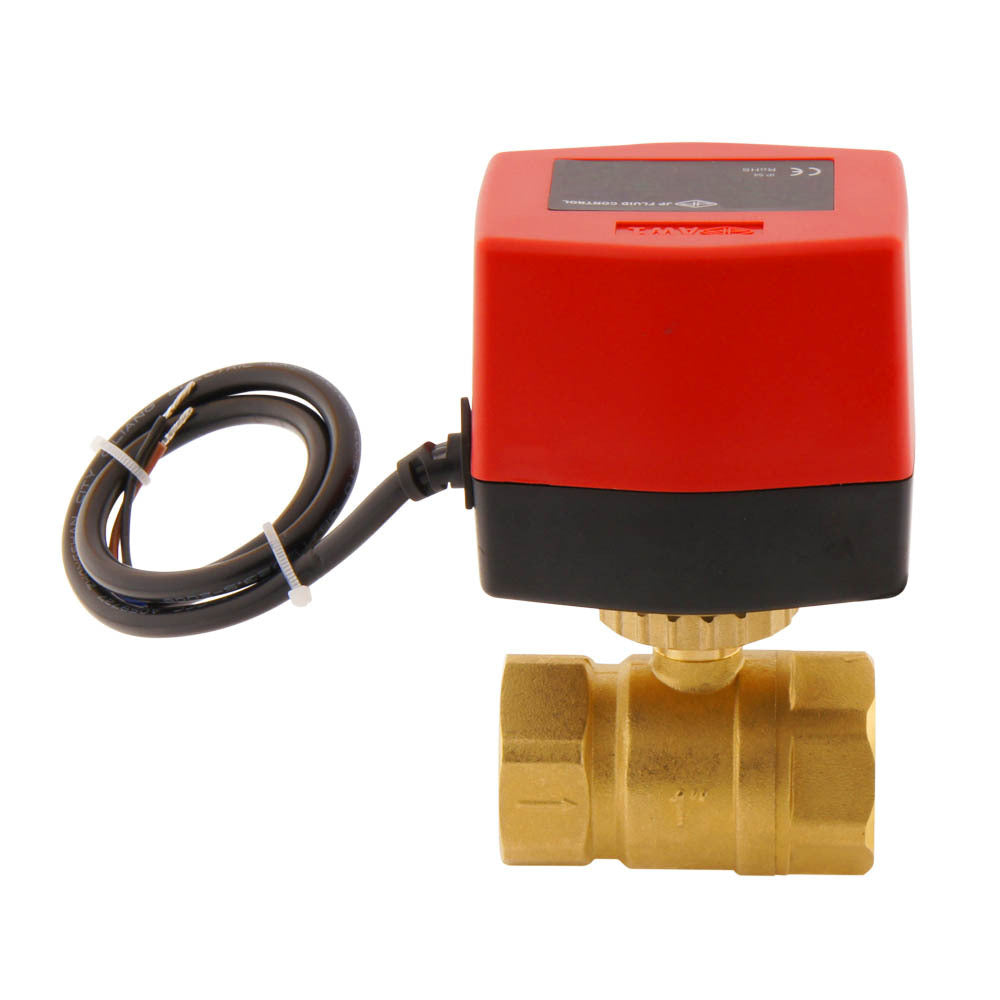

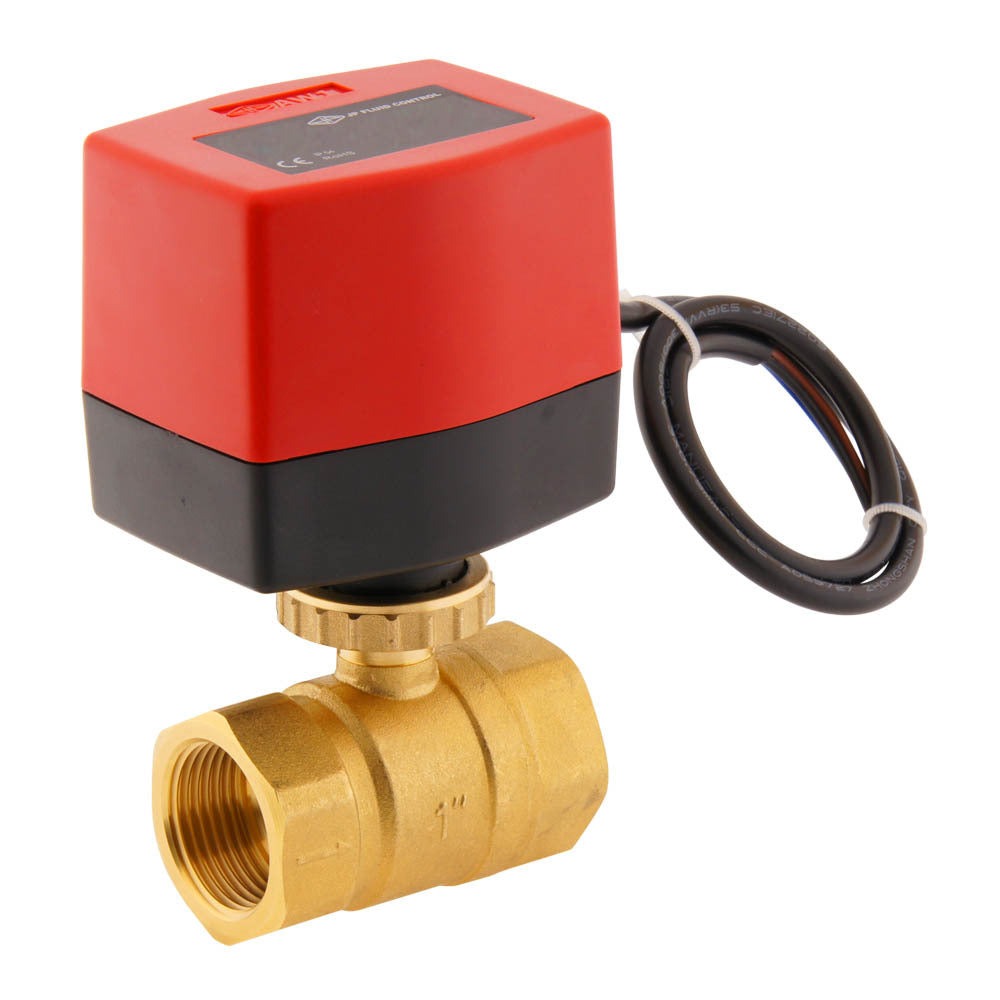

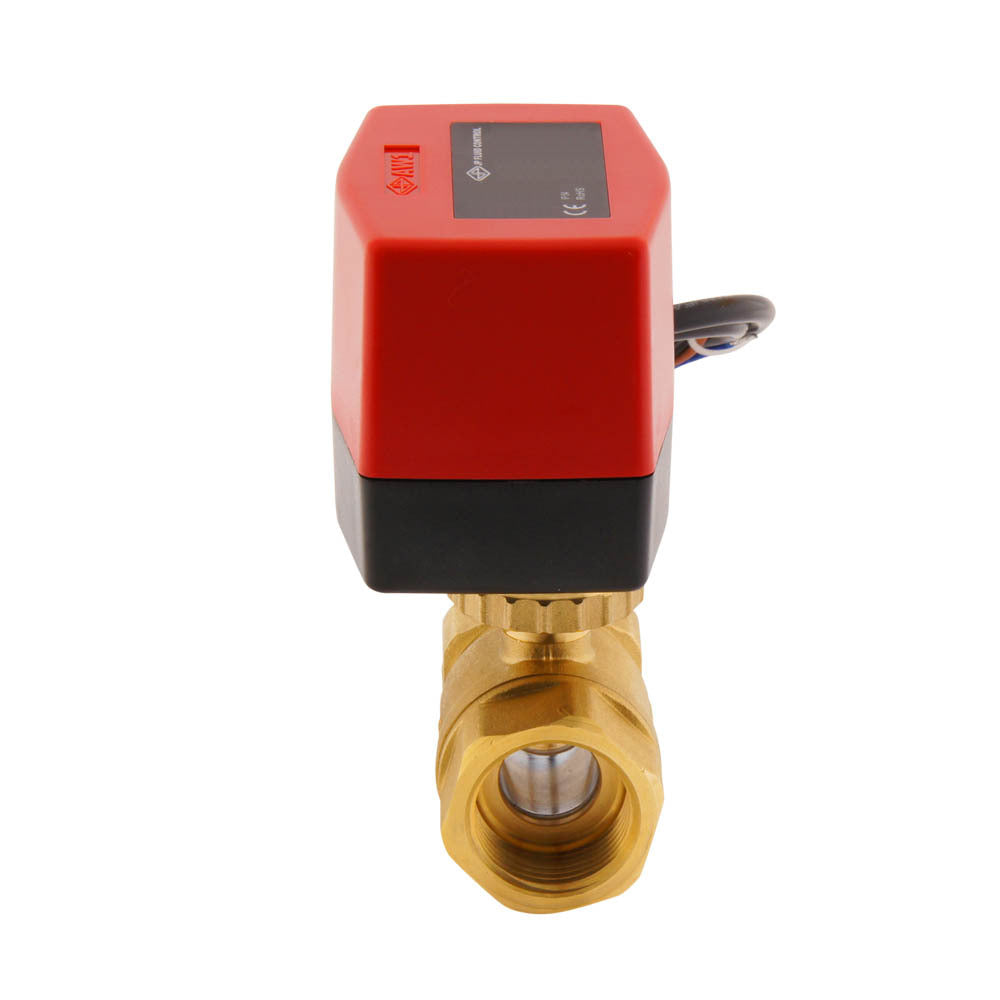

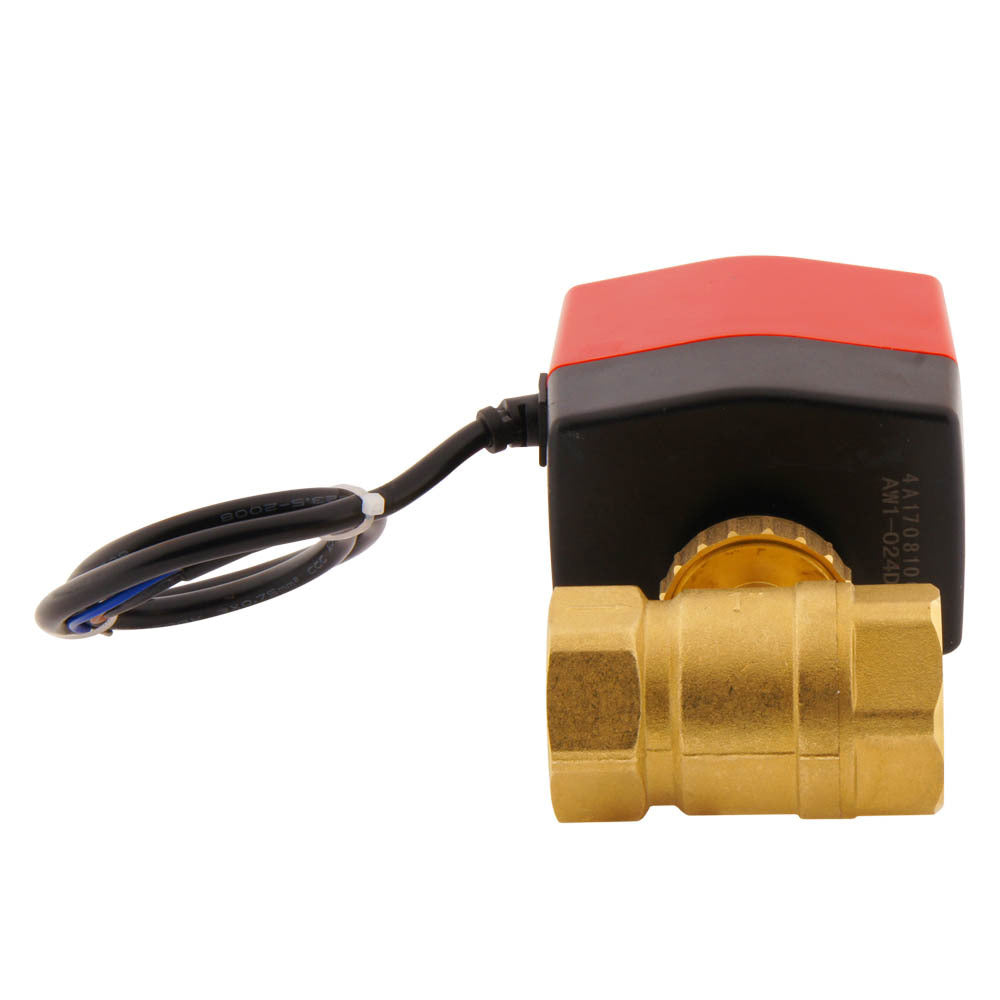

Vanne à bille electrique BW2 1'' 2 voies Relais 120V AC
Vanne à bille électrique à 2 voies avec filetage femelle 1 pouce (BSP) et actionneur 120V AC économe en énergie avec relais intégré. Convient pour les liquides et les gaz (max 110°C) et une pression de 0-10 bar. Convient comme vanne de zone dans les systèmes de chauffage. La vanne a un boîtier en laiton avec une boule chromée et des sièges de vanne en PTFE. Le diamètre nominal est de 19 mm, la valeur Kv est de 26m3/h(433 l/min à dP=1 bar, eau). Connexion à 3 fils (ouvert-fermé) : phase, neutre et fil de commande (phase). La vanne s'ouvre en 16s (normalement fermée).
Y compris l'actionneur- Prix normal
- €114,38
- Prix normal
- €95,32
Description
Robinet à boisseau spherique electrique JP Fluid Control à 2 voies, très efficace sur le plan energetique et robuste, permettant d'ouvrir ou de fermer electriquement des conduites. La vanne a un filetage de 1 pouce (filetage femelle BSPP) et un actionneur 120V AC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisee dans les systèmes de chauffage. Une vanne à bille est moins sensible à la salete qu'une electrovanne. Il est toutefois recommande d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromee et le joint est en PTFE (teflon). L'orifice est de 19 mm, la valeur Kv est de 26 (433 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 16 secondes.
Installation

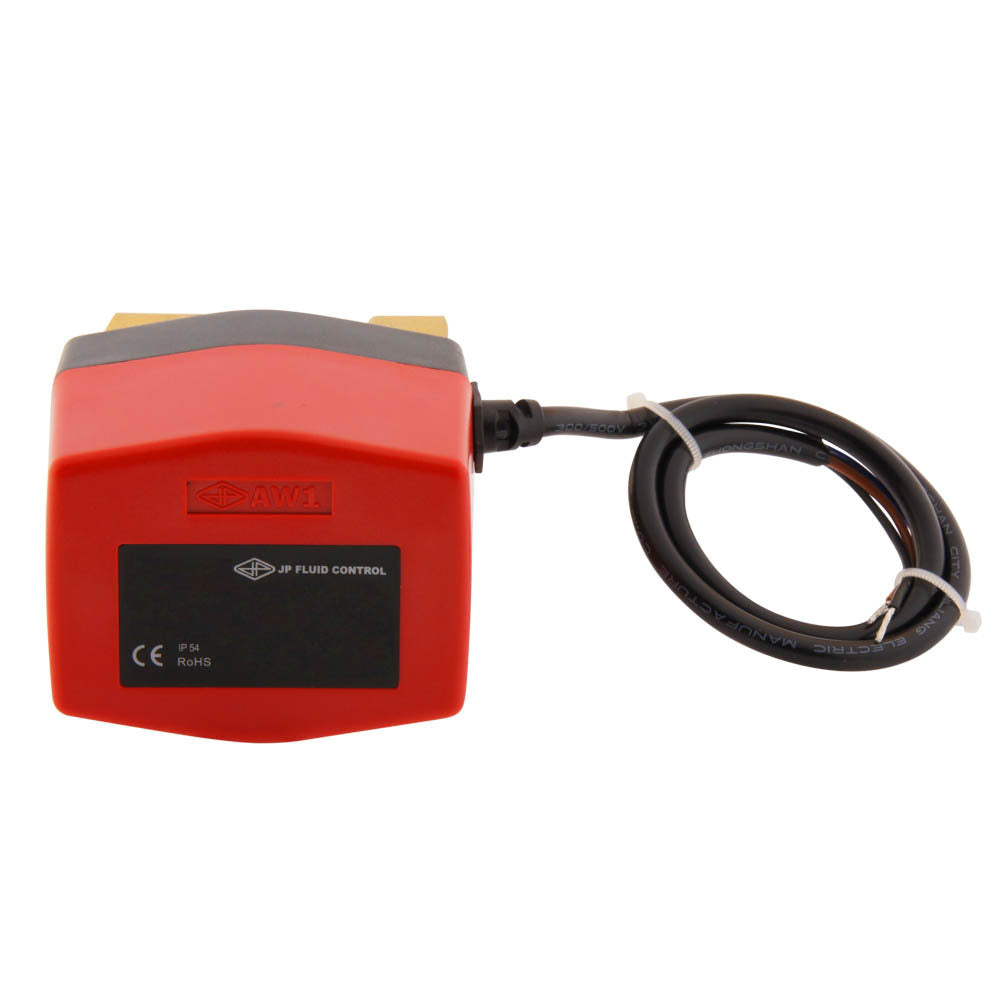

L'actionneur a une connexion à 3 fils, et doit être connecte comme indique dans le schema ci-dessous. L'actionneur est fourni avec un câble. L'actionneur dispose d'une commande marche/arrêt. Cela signifie que deux fils sont connectes en permanence à l'alimentation electrique. L'alimentation du fil de commande ouvre la vanne electriquement, la deconnexion du fil de commande ferme la vanne electriquement. L'actionneur comprend des interrupteurs de fin de course, l'energie n'est consommee que pendant l'ouverture ou la fermeture de la vanne.
Important
- Veuillez respecter le code de couleur des fils.
- Convient aux gaz et aux liquides propres, y compris l'eau froide et chaude.
- Assurez-vous que la vanne est adaptee à l'application et que les materiaux sont adaptes au fluide et à la temperature.
Remarque : cette vanne n'est pas adaptee aux gaz secs tels que l'air comprime non lubrifie.
