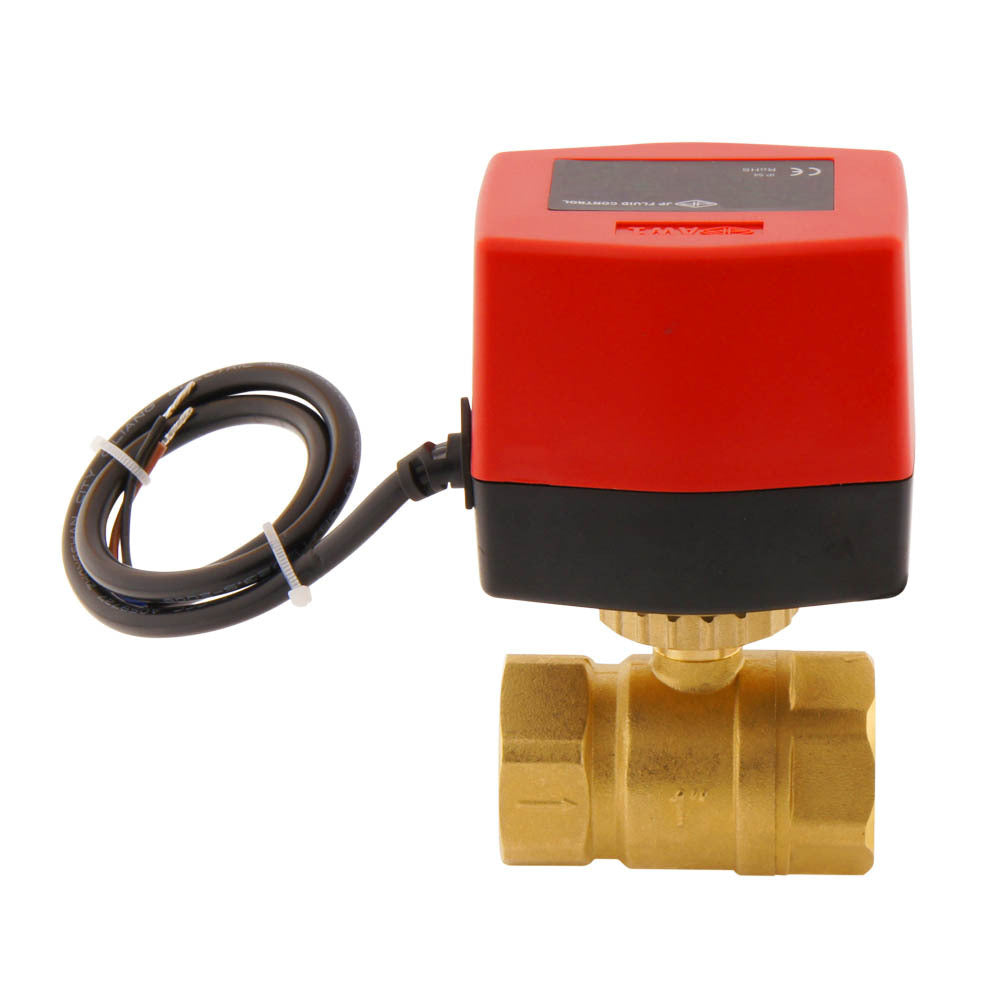

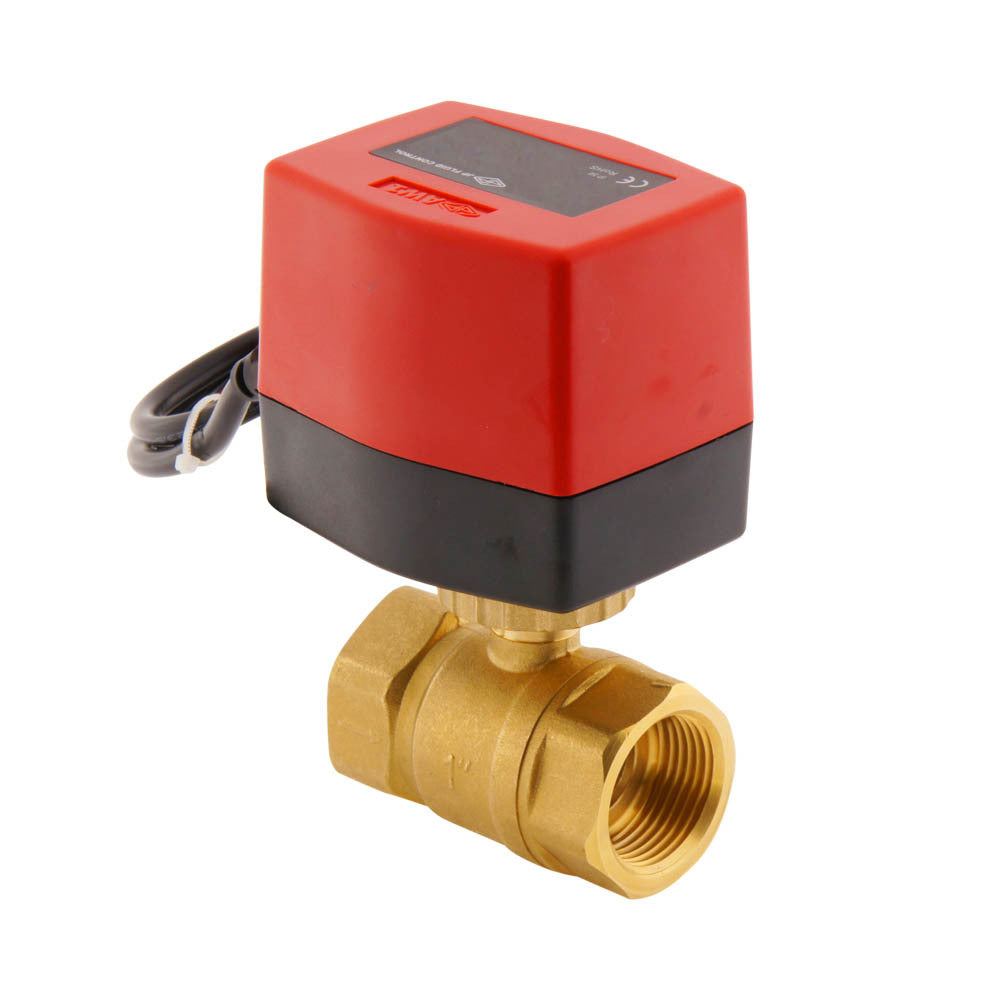

Vanne à bille électrique BW2 1'' 2 voies 230V AC 3 points

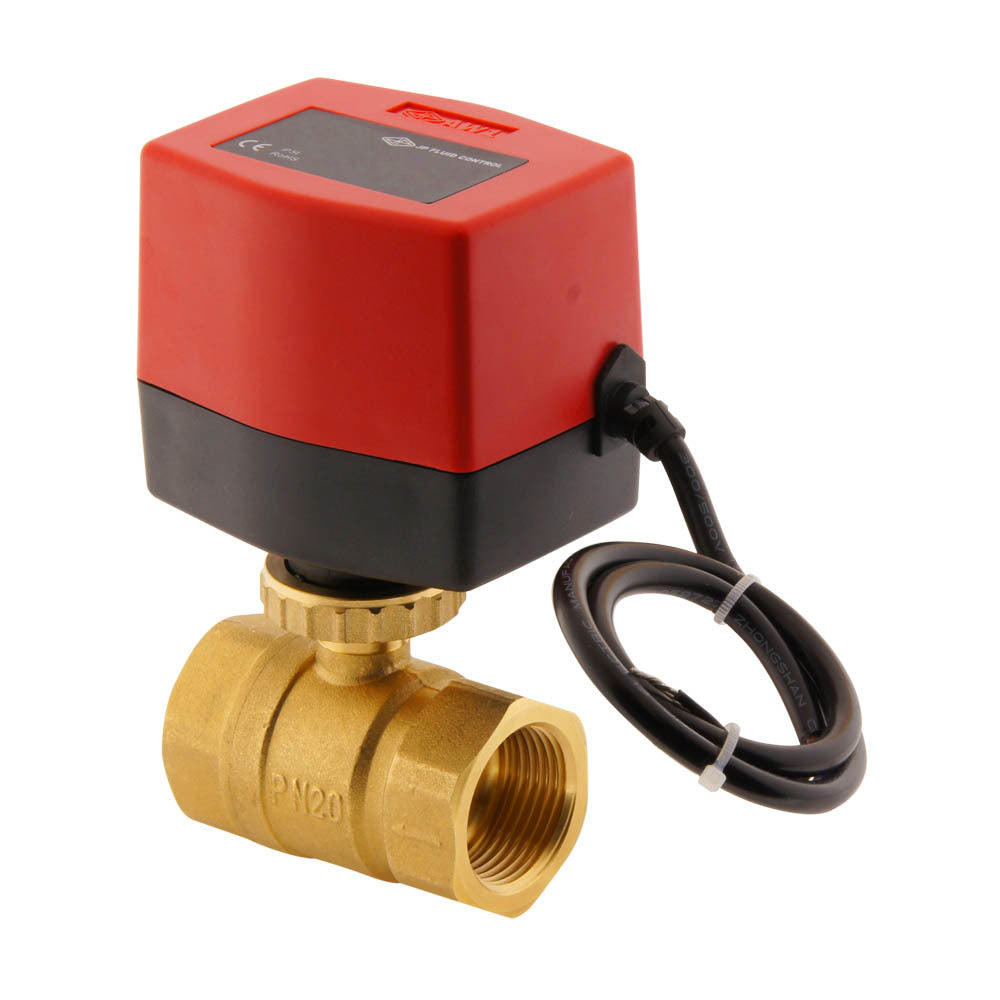

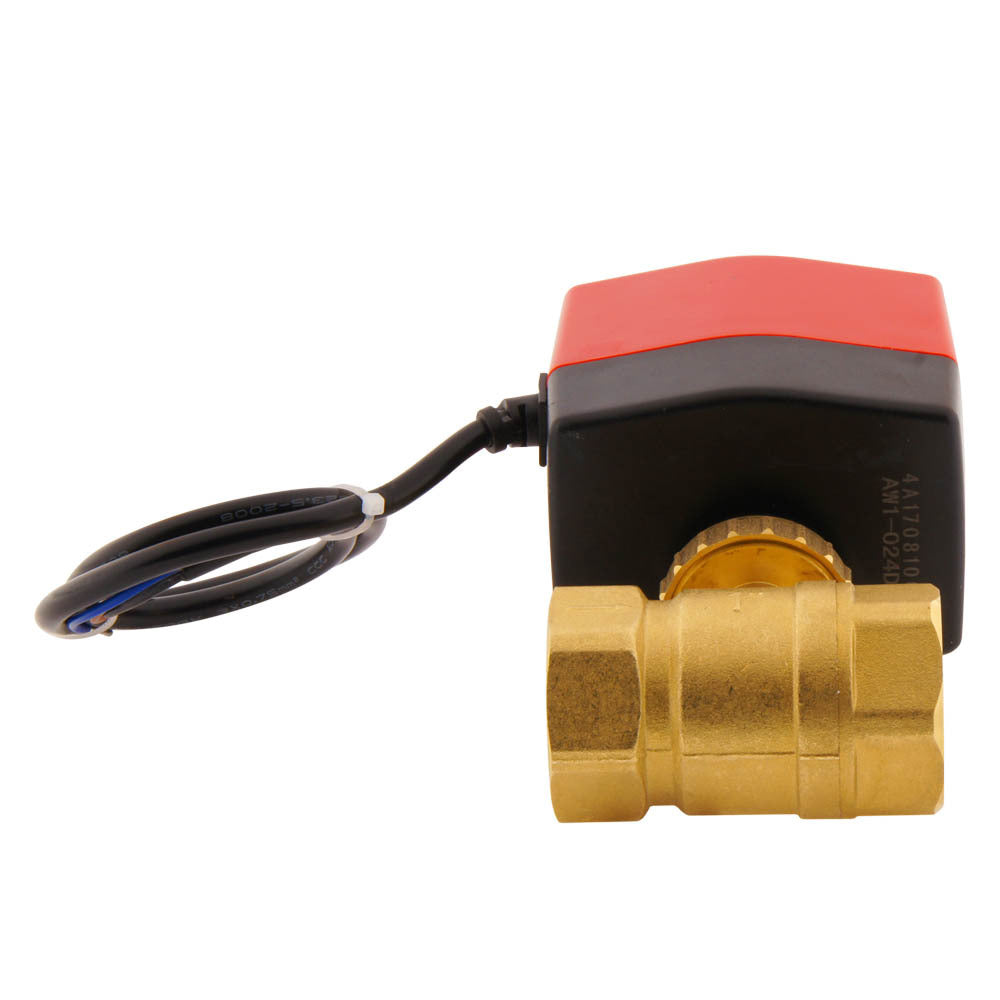

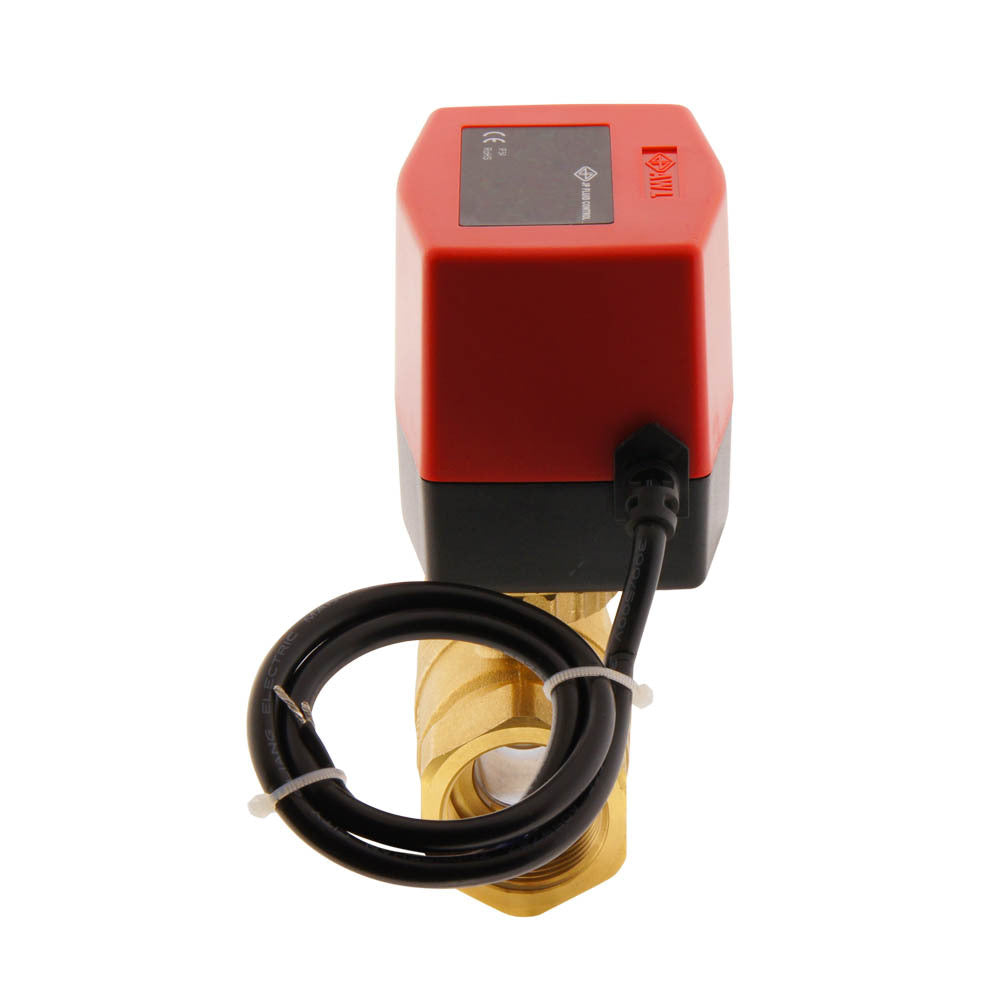

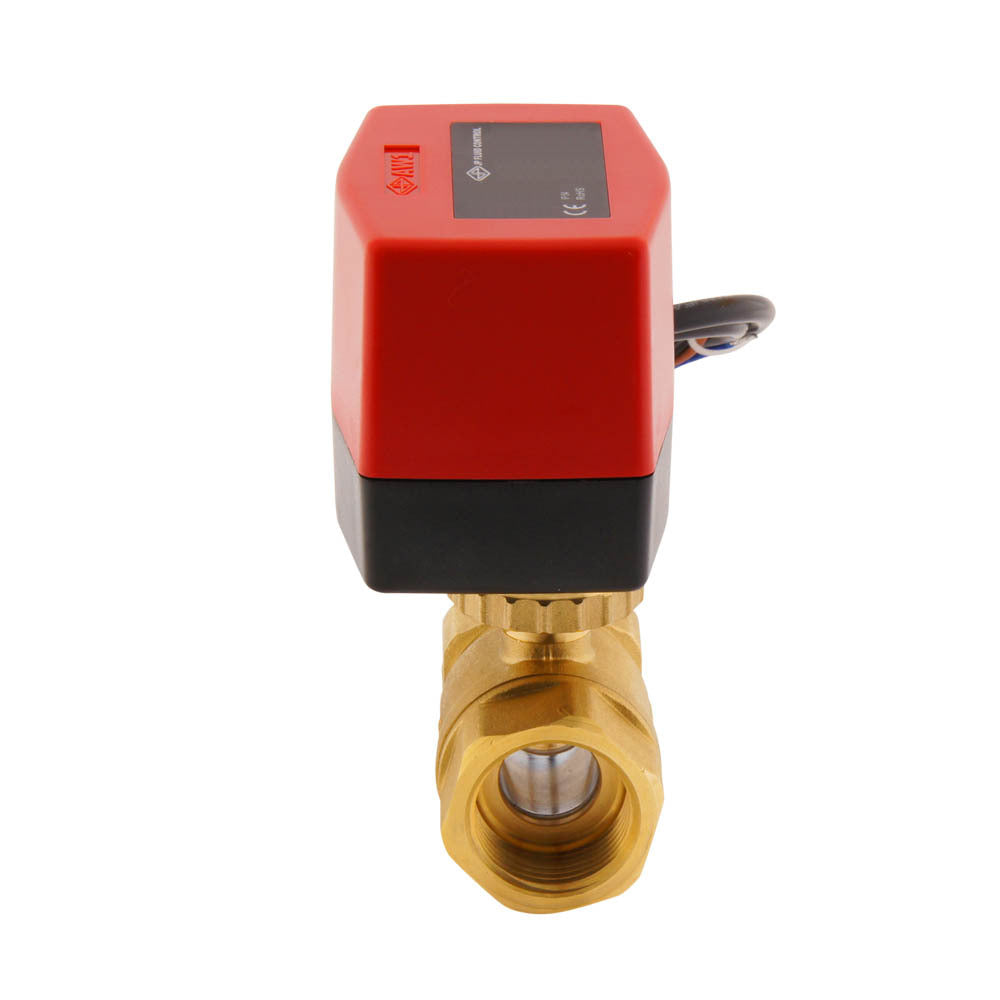

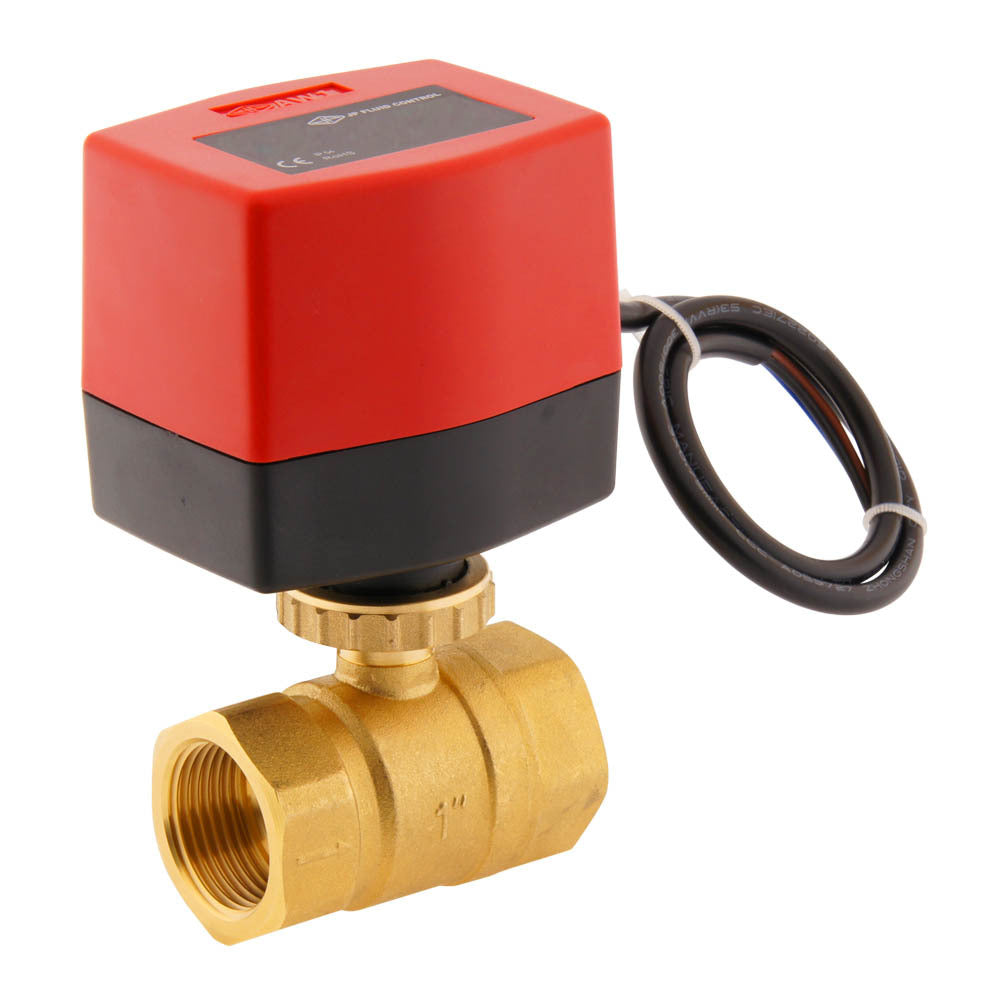

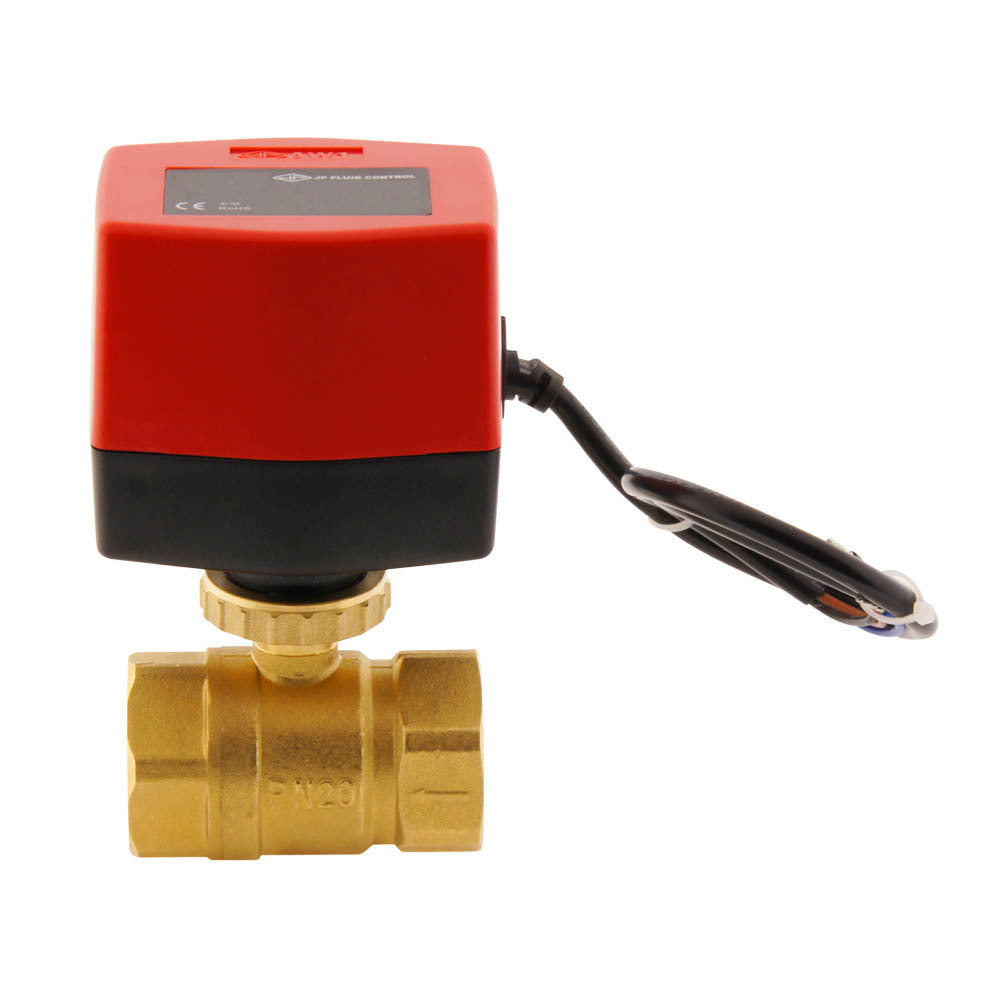

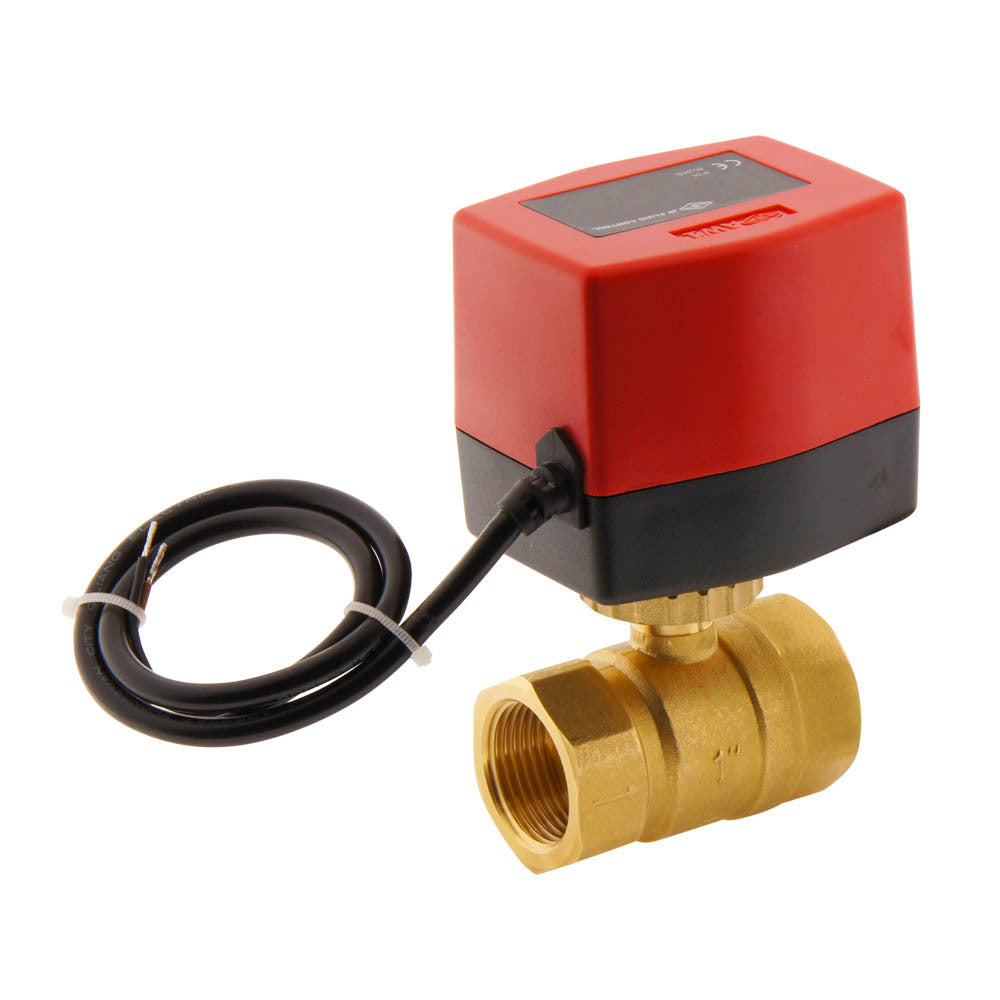

Vanne à bille électrique à 2 voies avec filetage femelle 1 pouce (BSP) et actionneur 230V AC économe en énergie. Convient pour les liquides et les gaz (max 110°C) et une pression de 0-10 bar. Convient comme vanne de zone dans les systèmes de chauffage. La vanne a un boîtier en laiton avec une boule chromée et des sièges de vanne en PTFE. Le diamètre nominal est de 19 mm, la valeur Kv est de 21m3/h(350 l/min à dP=1 bar, eau). Connexion à 3 fils (3 points) : fil neutre et 2 fils de commande (pour ouvrir/fermer). La valve s'ouvre en 16s.
Y compris l'actionneur- Prix normal
- €114.68
- Prix normal
- €95.57
Description
Robinet à boisseau sphérique électrique JP Fluid Control à 2 voies, très efficace sur le plan énergétique et robuste, permettant d'ouvrir ou de fermer électriquement des conduites. La vanne a un filetage de 1 pouce (filetage femelle BSPP) et un actionneur 230V AC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisée dans les systèmes de chauffage. Une vanne à bille est moins sensible à la saleté qu'une électrovanne. Il est toutefois recommandé d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromée et le joint est en PTFE (téflon). L'orifice est de 19 mm, la valeur Kv est de 21 (350 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 16 secondes.
Installation

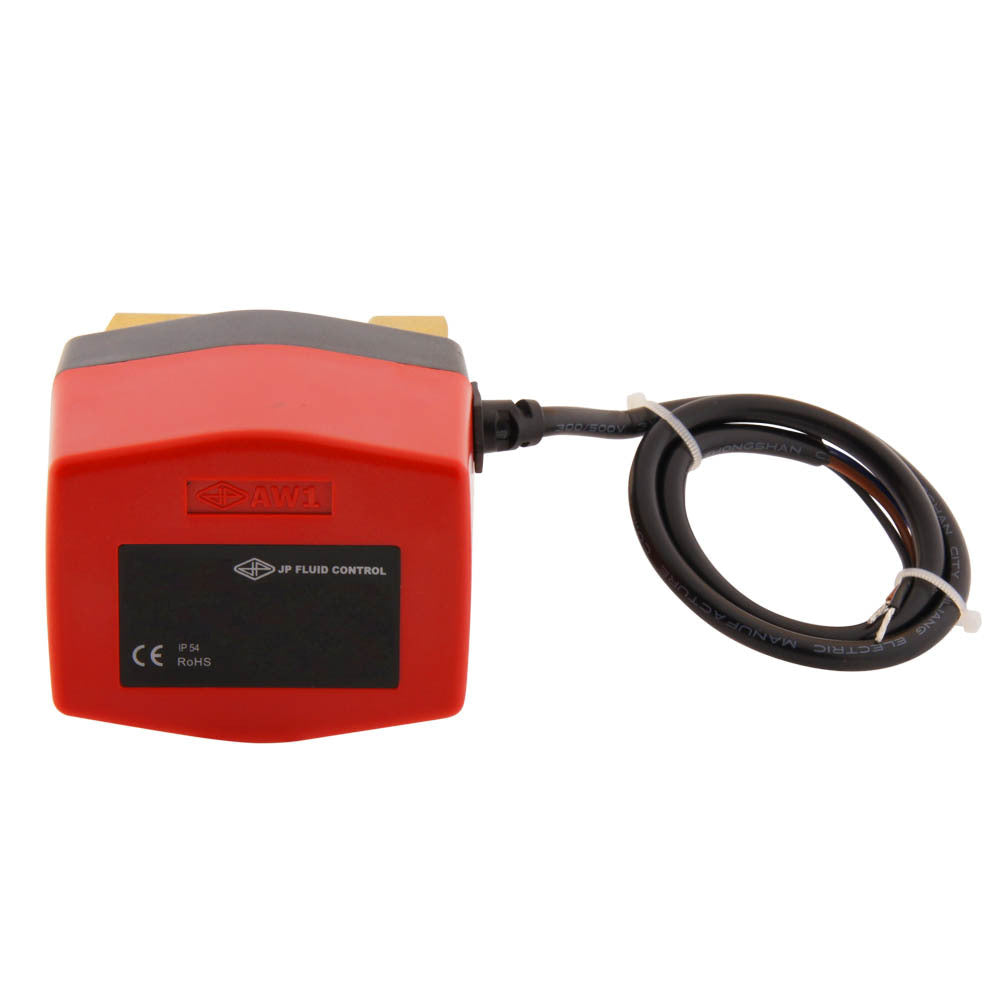

L'actionneur a une connexion à 3 fils, et doit être connecté comme indiqué dans le schéma ci-dessous. L'actionneur est fourni avec un câble. L'actionneur a une commande à 3 points. Un fil est connecté en permanence au neutre. Les deux autres fils sont des fils de commande pour faire tourner la boule dans les deux sens (à connecter à la phase). Attention : ne jamais connecter les deux fils de commande en même temps, cela pourrait endommager l'actionneur ! Les actionneurs peuvent être fournis avec un relais intégré (commande On-Off), dans ce cas un seul fil de commande est nécessaire. L'actionneur comprend des interrupteurs de fin de course, l'énergie n'est consommée que pendant l'ouverture ou la fermeture de la vanne.
Important
- Veuillez respecter le code de couleur des fils. Ne jamais connecter les deux fils de commande en même temps, l'actionneur sera endommagé.
- Convient aux gaz et aux liquides propres, y compris l'eau froide et chaude.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au fluide et à la température.
Remarque : cette vanne n'est pas adaptée aux gaz secs tels que l'air comprimé non lubrifié.
