Belimo Vanne à boisseau sphérique Bride DN20 Kvs32 24VAC/DC 75s 2/3-points 2Nm IP54 R6020R-B1/KR24

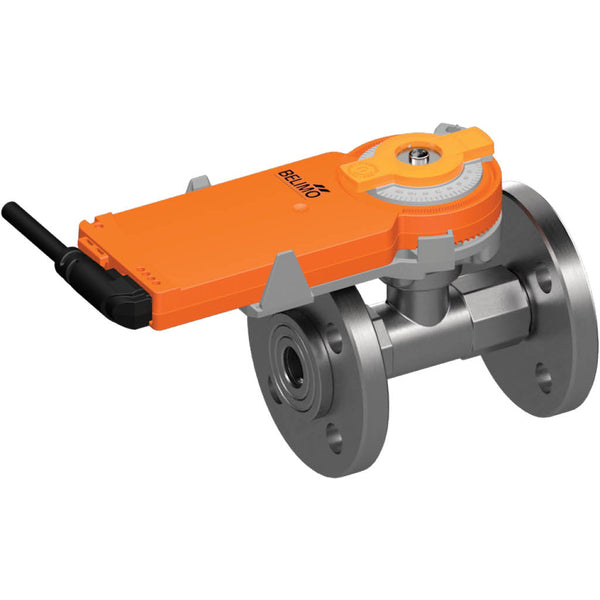

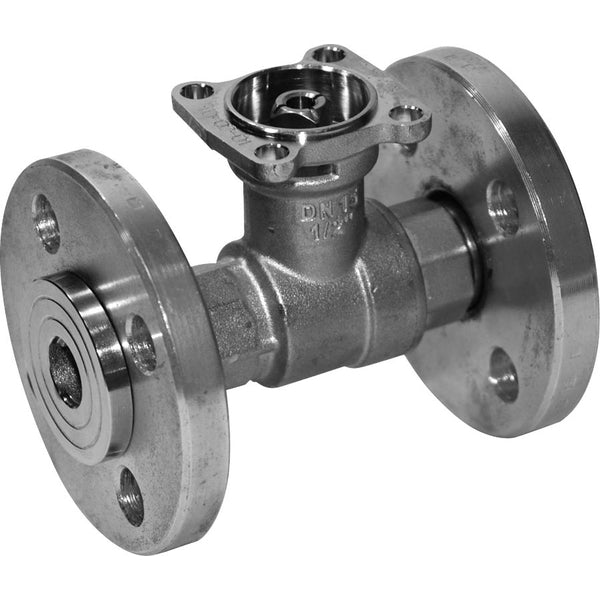

Il s'agit d'une vanne à boisseau sphérique Belimo à 2 voies avec un boîtier en laiton et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 20 et la taille de la bride est DN 20. La différence de pression maximale est de 1 bar. La vanne peut fonctionner entre -10 et 100 °C. La valeur Kv de la vanne est de 32 m3/h, ce qui équivaut à une valeur Cv de 37,02 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur dispose d'un contrôle à deux points et à trois points. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a une classification IP54.

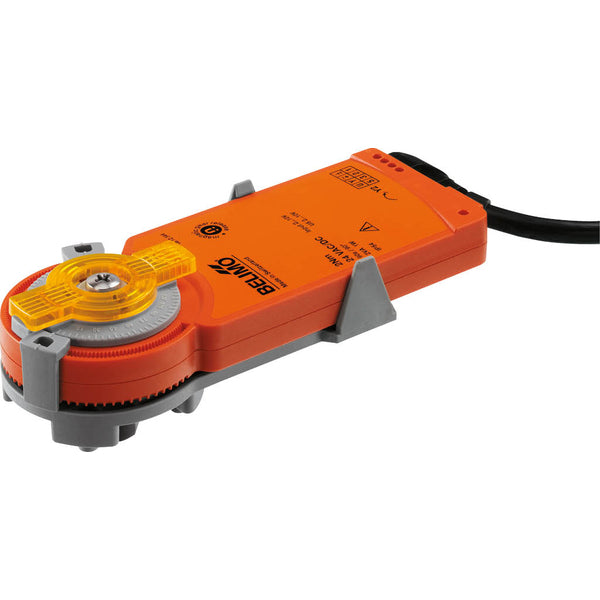

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un aimant, qui désengage le train d'engrenages tant que l'aimant reste collé au symbole de l'aimant. Un aimant Z-MA pour le désengagement du train d'engrenages est inclus. L'actionneur peut être monté directement sur la vanne à boisseau sphérique à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur peut être réglé de 90° (A-AB = 100%) par incréments de 2,5°. L'échelle représente 25-100% de la valeur kvs.
