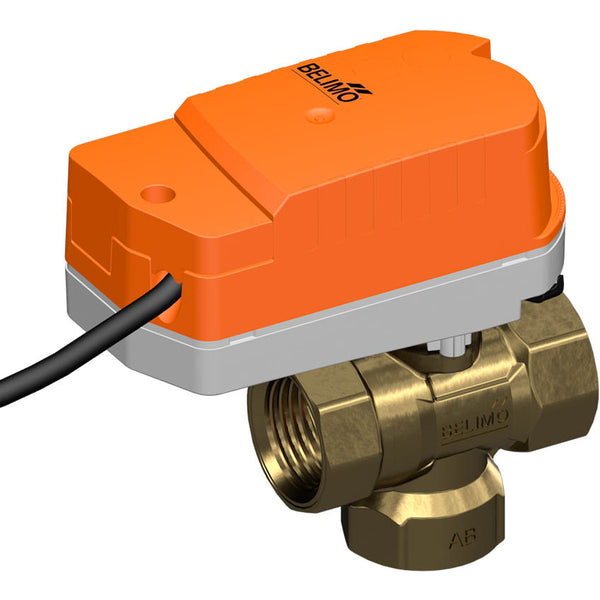

Belimo Vanne à boisseau sphérique 3 voies Rp1/2 Kvs2.5 100-240VAC Sûr en cas de défaillance 75s 2 points 1Nm IP40 C315Q-H/CQK230A

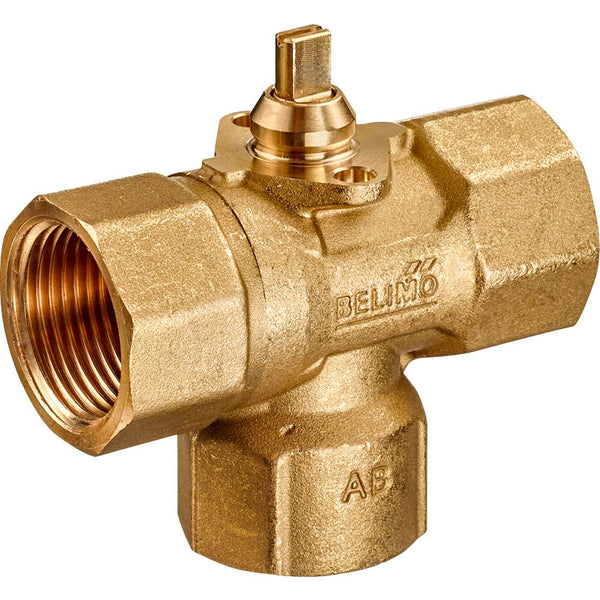

Il s'agit d'une vanne à boisseau sphérique Belimo 3 voies avec un boîtier en laiton et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du port est Rp 1/2 pouce avec des filetages femelles. La différence de pression maximale est de 2.8 bar. La vanne peut fonctionner entre 2 et 100 °C. La valeur Kv de la vanne est de 2,5 m3/h, ce qui équivaut à une valeur Cv de 2.89 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V CA. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a une classification IP40. L'actionneur est équipé d'une fonction de sécurité en cas de défaillance (NC) qui garantit un fonctionnement sûr en cas de panne de courant.

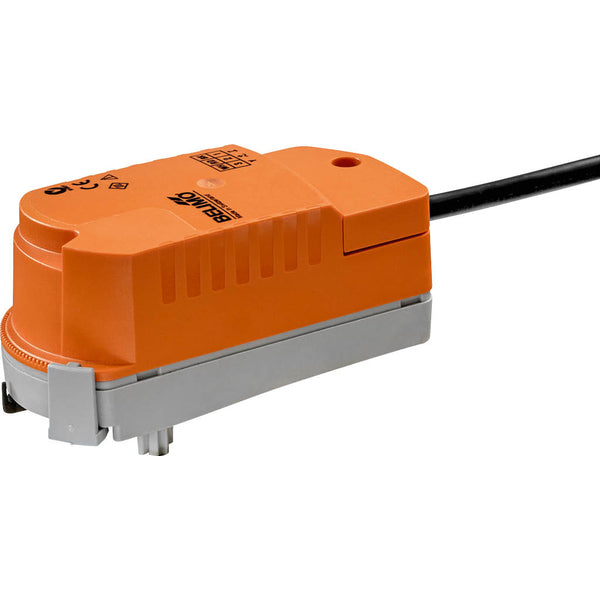

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Retirez l'actionneur en cliquant dessus, puis utilisez l'actionneur pour faire tourner la tige de la vanne. L'actionneur peut être monté manuellement sur la vanne sans nécessiter d'outils. Assurez-vous simplement que seuls les mouvements verticaux se produisent (Attention !). Les broches doivent être alignées avec les trous de la bride. L'orientation de montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être ajusté par incréments de 2,5° à l'aide d'une pince. Cette fonction est utilisée pour régler le débit maximal de la vanne. L'actionneur déplace simultanément la vanne vers la position de fonctionnement requise et charge les condensateurs intégrés. Si l'alimentation électrique est interrompue, l'énergie électrique stockée déplace la vanne vers la position de sécurité en cas de défaillance, en tenant compte d'un temps de pontage prédéfini en usine de 1 seconde. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Cela garantit que, en cas de panne de courant, l'actionneur peut passer de sa position actuelle à la position de sécurité en cas de défaillance à tout moment. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 25 secondes de précharge avant la configuration initiale pour élever les condensateurs au niveau de tension nécessaire.

Avantages :

• L'actionneur est équipé d'une fonction de sécurité en cas de défaillance
