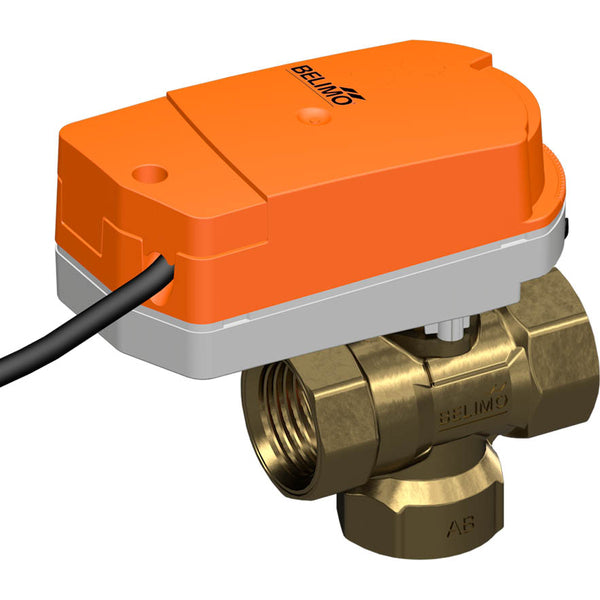

Belimo Vanne À Bille 3 Voies Rp1/2 Kvs2.5 100-240VAC 15s 2/3-Point 1Nm IP40 C315Q-H/CQD230A

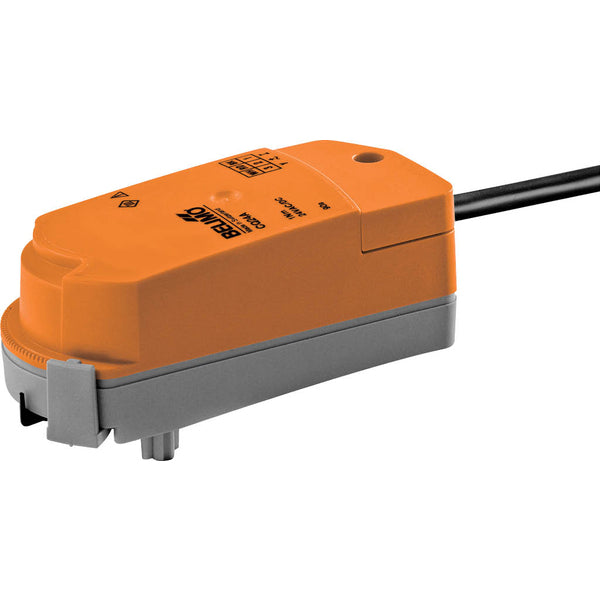

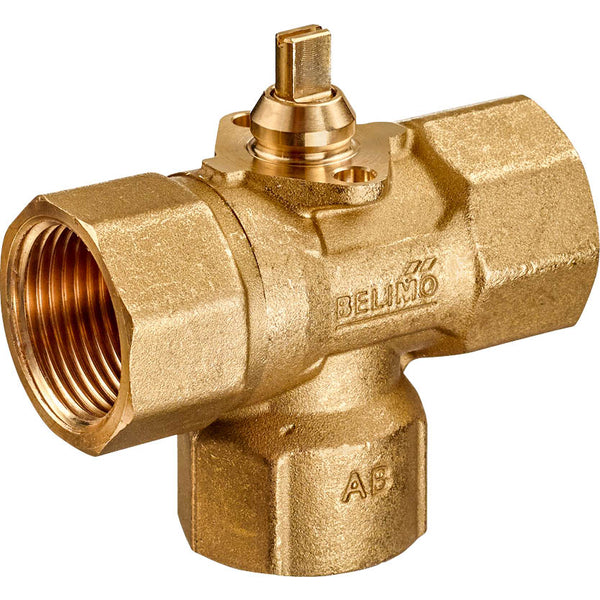

Il s'agit d'un robinet à boisseau sphérique Belimo à 3 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 100 °C (36 et 212 °F). La valeur Kv de la vanne est de 2,5 m3/h, ce qui équivaut à une valeur Cv de 2.89 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 15 secondes. L'actionneur a un indice de protection IP40.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne.
