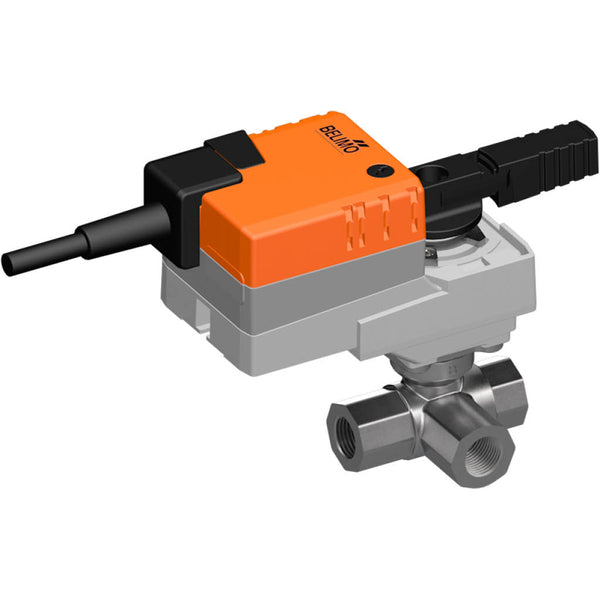

Belimo Vanne Caractérisée 3 Voies Rp1/2 Kvs1.6 24VAC/DC 90s BACnet/Modbus 5Nm IP40 RJ12 R3015-1P6-S1/LR24A-MOD-J6

Il s'agit d'une vanne à boisseau sphérique Belimo à 3 voies caractérisée avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du raccord est Rp 1/2 pouce avec des filetages femelles. Avec sa disque de caractérisation intégré, elle assure un contrôle du débit à pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 3.5 bar. La vanne peut fonctionner entre -10 et 120 °C. La valeur Kv de la vanne est de 1,6 m3/h, ce qui équivaut à une valeur Cv de 1,85 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur est conçu avec une commande BACnet MSTP/Modbus RTU, offrant des protocoles de communication fiables et robustes pour un fonctionnement et une intégration efficaces dans l'environnement de contrôle en réseau. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP40.

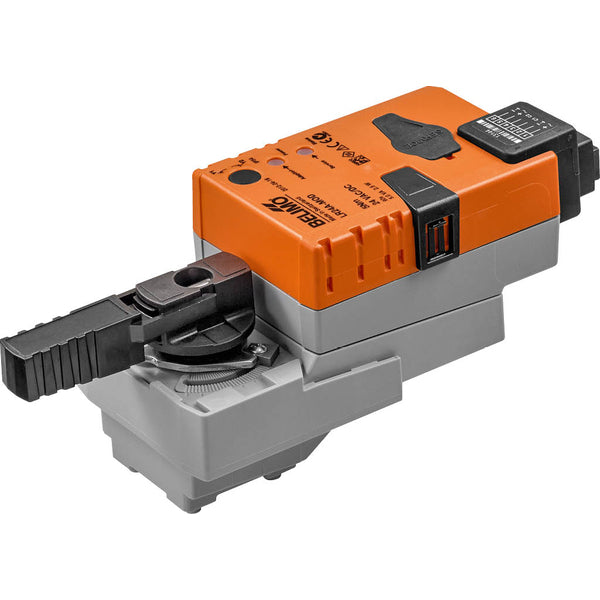

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne à boisseau sphérique à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de contrôle et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.

Avantages :

• Le disque de caractérisation intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
