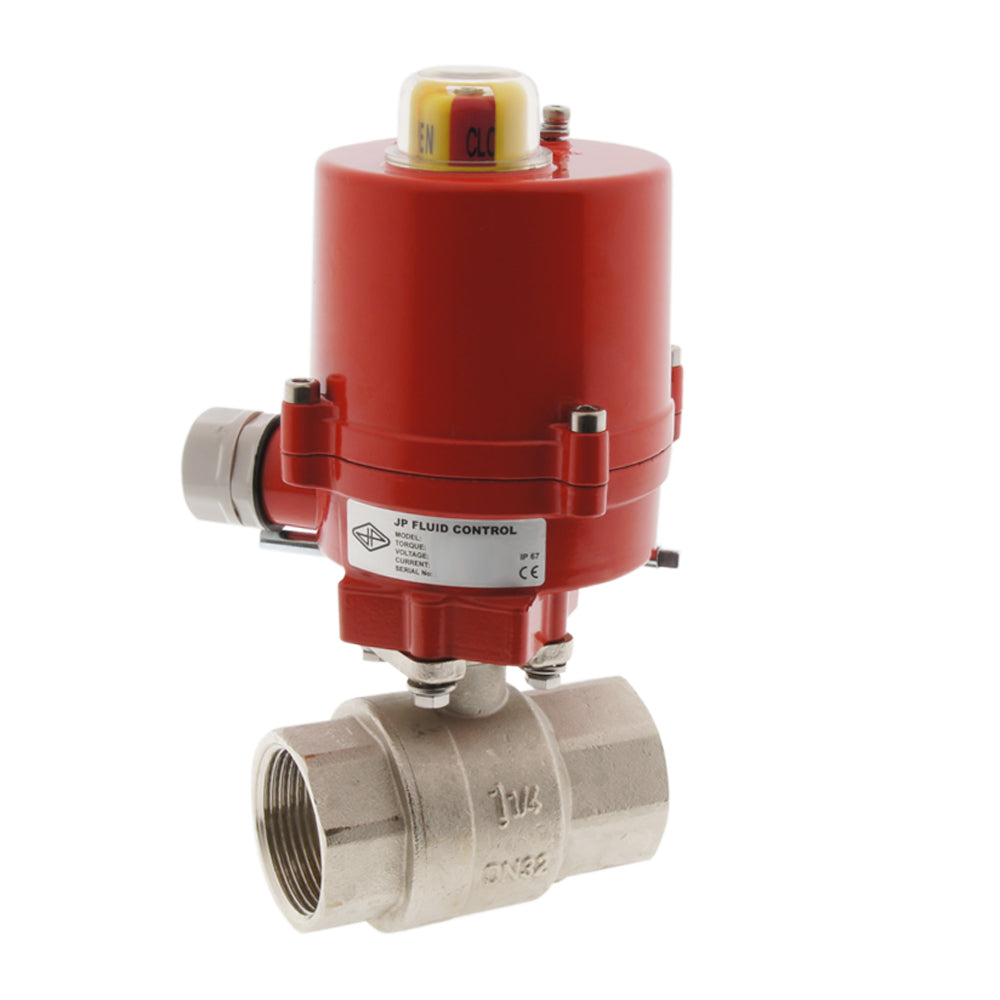

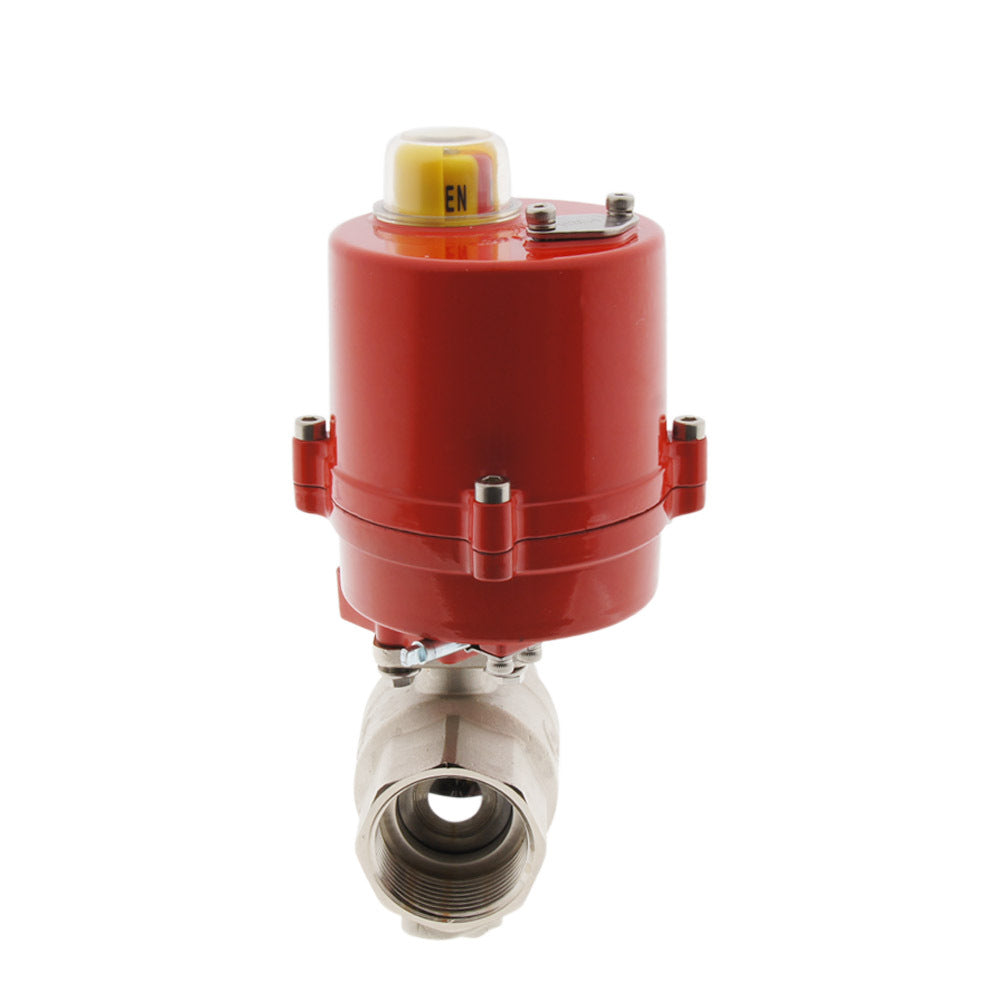

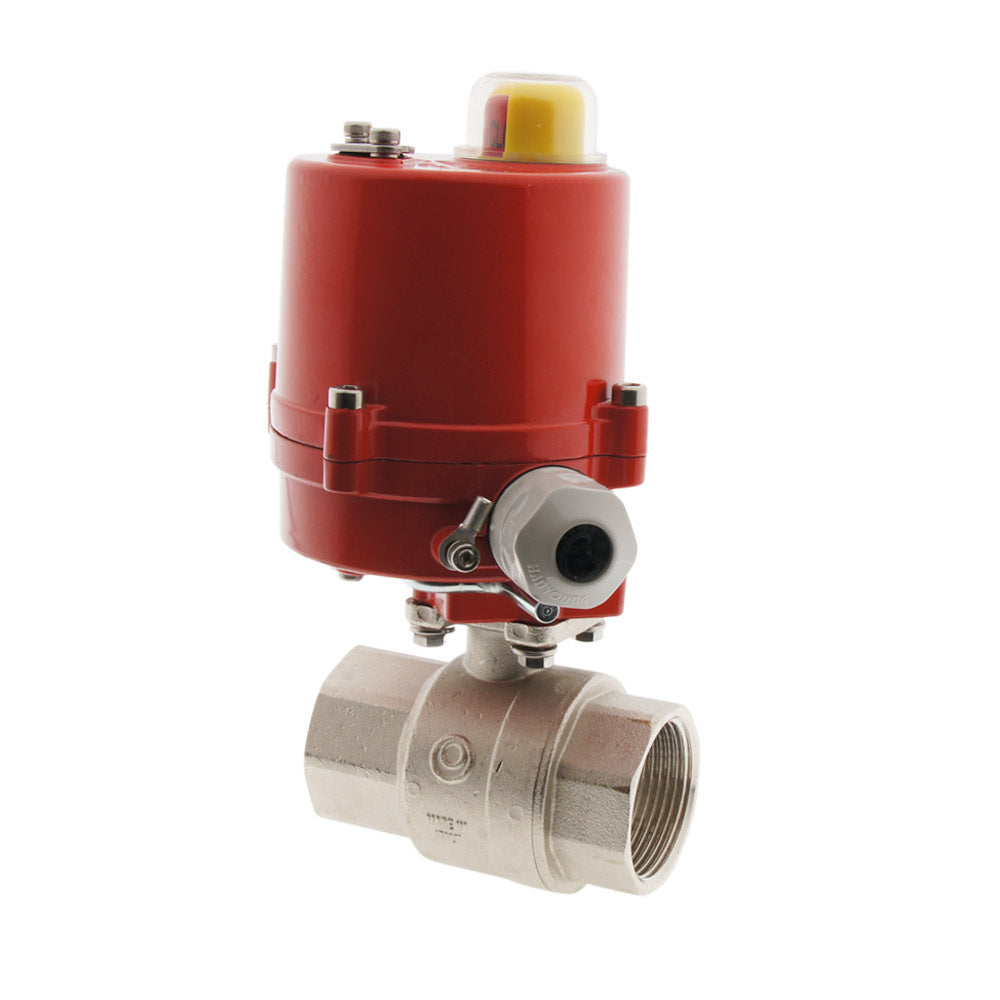

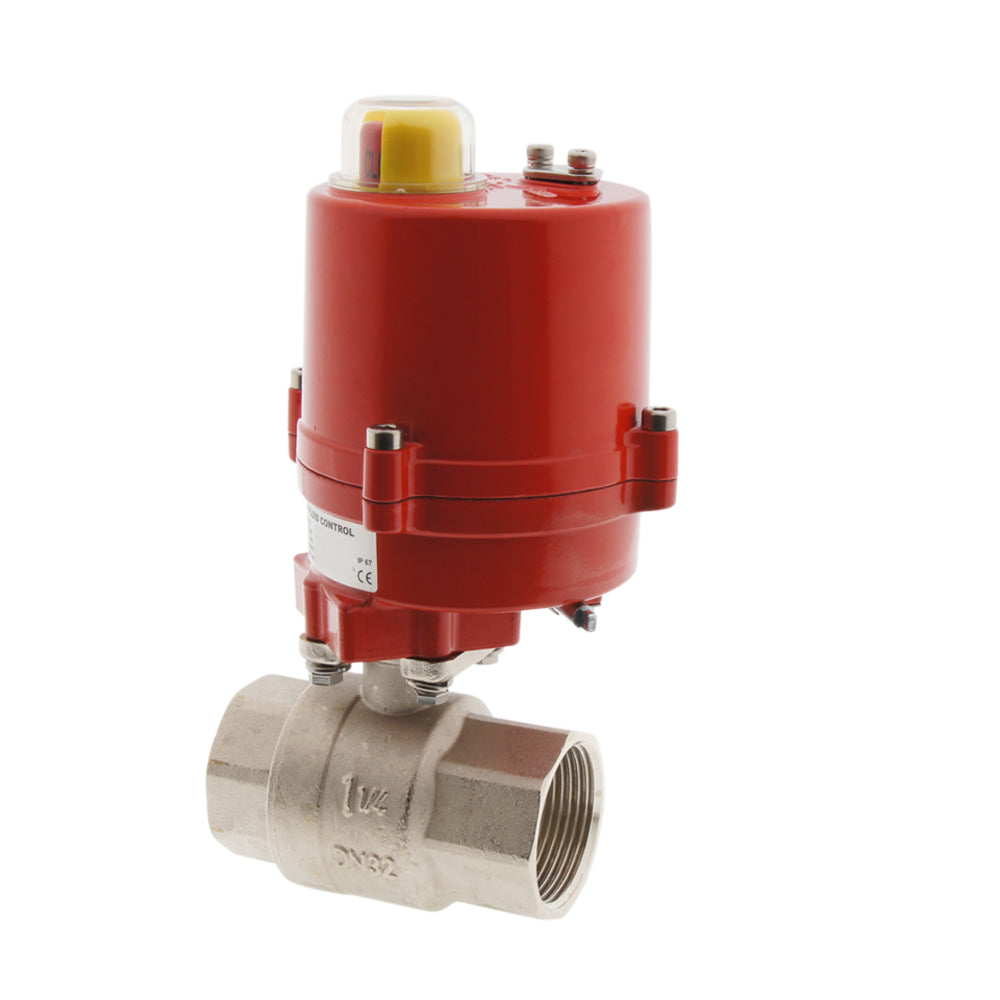

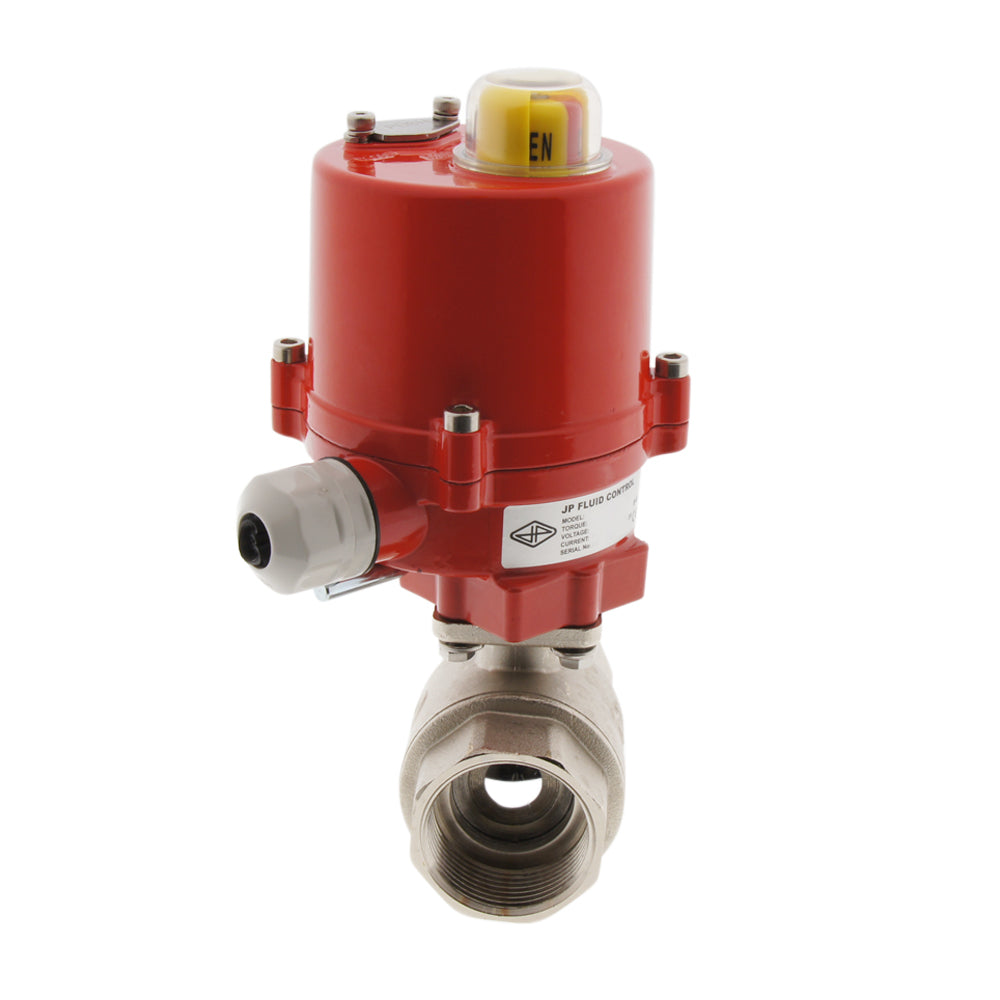

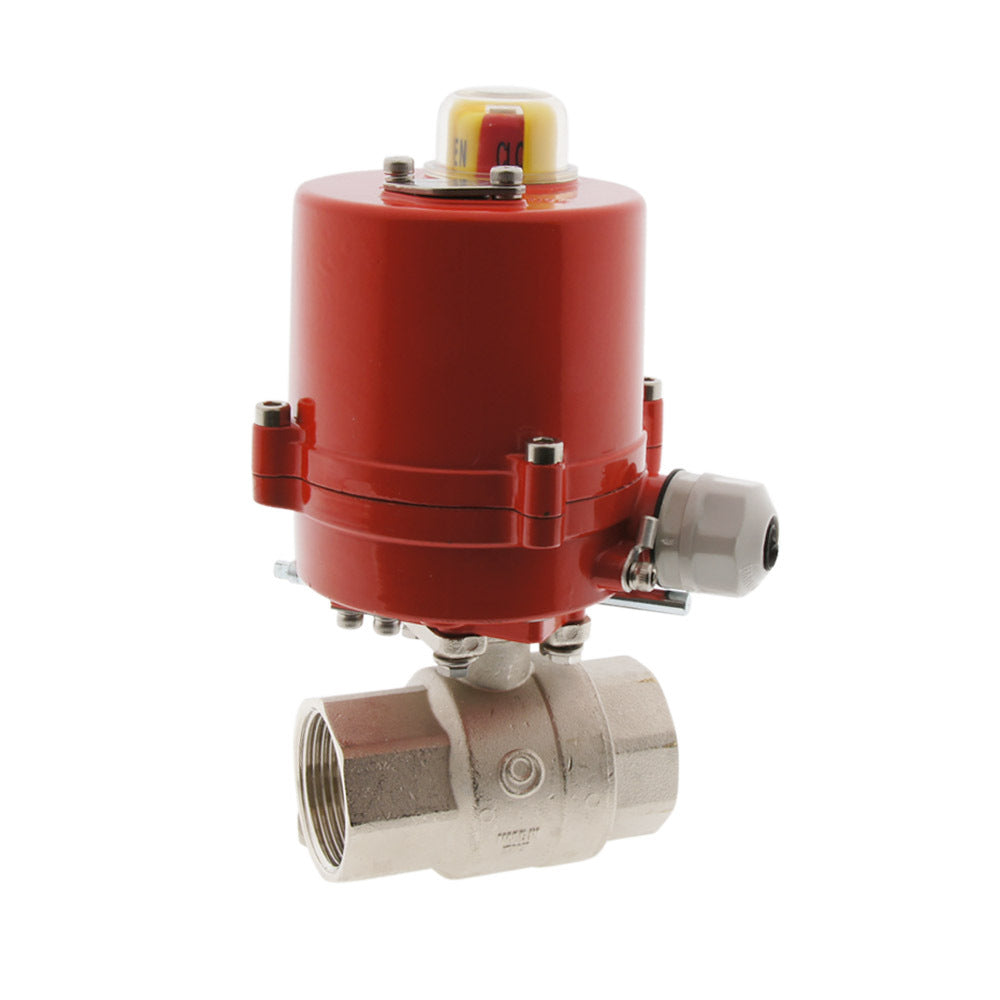

Vanne à bille électrique 2 voies G1-1/4'' laiton 24V DC

Ce robinet à boisseau sphérique électrique à 2 voies de Tameson, solide et économe en énergie, peut être utilisé pour fermer automatiquement des conduites de gaz ou de fluides. Le robinet est doté d'un filetage de 1-1/4 pouce (filetage interne, BSPP). Le corps de la vanne est en laiton avec une bille en laiton chromé dur et un joint en PTFE (téflon). L'actionneur convient à la fois pour 24 volts DC (courant continu) et 24 volts AC 50/60Hz (courant alternatif). Des commutateurs situés sur la carte de circuit imprimé permettent de régler l'actionneur pour le courant alternatif ou le courant continu. Le réglage d'usine par défaut est le courant continu (DC). L'actionneur est doté d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 20 Nm. La valve tourne de 0 à 90 degrés en 4 secondes. Lorsque la bille atteint une position finale, le moteur électrique est arrêté et aucune énergie n'est consommée. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique situé sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle.

Principaux avantages

• Robinet à bille en laiton robuste avec filetage de 1-1/4 pouce
• Temps de commutation seulement 4 secondes
• Boîtier robuste de l'actionneur IP67
• Possibilité d'utiliser 24V AC et DC (réglage par commutateur)
• Deux interrupteurs de fin de course supplémentaires pour le retour d'information sur la position
• Commande manuelle de secours
• Indicateur visuel clair de la position

Spécifications techniques

Dimensions

Dimensions

L1=62mm

L2=26mm

L3=176mm

L4=91mm

L5=94mm

L6=mm

Dimensions de l'actionneur AG-020-B et du robinet à boisseau sphérique 230B114.

Applications

Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. L'eau, l'air (comprimé), le vide (max. -0,9 bar), les huiles et les carburants sont des exemples de fluides compatibles. Le boîtier en laiton ne convient pas aux solutions chlorées (comme l'eau de mer, les piscines) ou à l'eau déminéralisée. La pression maximale à température ambiante est de 32 bars, et la température maximale autorisée diminue à des températures plus élevées. Le sens de la pression n'est pas important, le sens du flux peut être quelconque. La plage de température du milieu se situe entre -20°C et 130°C. En cas de températures élevées, il est recommandé d'installer le robinet dans un endroit ventilé. Il est possible d'installer la vanne dans un environnement humide à condition que tous les éléments, comme un câble électrique approprié, soient correctement fixés. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont le chauffage, la ventilation et la climatisation, l'irrigation, l'automatisation industrielle, la gestion de l'eau.

Pression maximale en fonction de la température.

Schéma de câblage électrique

L'actionneur fonctionne avec 24 volts DC et 24 volts AC (50/60Hz). Sur la carte de circuit imprimé se trouvent deux petits interrupteurs qui permettent de régler l'actionneur sur CA ou CC. Le réglage par défaut est DC. L'actionneur consomme 0,2A nominal, et 1,2A au couple maximal. L'actionneur est doté d'une commande à 3 points. Les bornes 1 (moins) et 2 (plus) sont connectées en permanence à l'alimentation électrique. Les bornes 3 (moins) et 4 (moins) sont destinées aux signaux de commande. La connexion de l'un de ces fils de commande ferme ou ouvre la vanne. Ne jamais connecter les bornes 3 et 4 en même temps afin d'éviter les courts-circuits et les dommages. L'actionneur possède deux interrupteurs de fin de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'éteint et aucune énergie n'est consommée. En outre, l'actionneur comporte deux interrupteurs de fin de course supplémentaires à des fins de contrôle. La position angulaire des interrupteurs peut être modifiée. Il faut toujours relier la terre et ne pas utiliser les tuyaux comme terre.

Schéma de câblage électrique de l'actionneur AG-020-B. Avant d'utiliser le courant alternatif, il faut d'abord régler les commutateurs de la carte de circuit imprimé.

Montage

Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Monter l'actionneur sur la vanne à l'aide des boulons fournis. Il ne doit pas y avoir de jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.

Dans la boîte

• Actionneur AG-020-B (câble non inclus)
• Adaptateur d'arbre de transmission (9x9mm, 11x11mm)
• 4 boulons M5x16mm et rondelles élastiques (pour la bride F03)
• 4 boulons M6x16mm et rondelles élastiques (pour les brides F04 et F05)
• Vanne à bille 230B114
