Belimo Vanne Caractérisée Rp1/2 Kvs1.6 24VAC/DC 90s BACnet/Modbus/MP-Bus 10Nm IP54 R2015-1P6-S1/NR24A-MOD

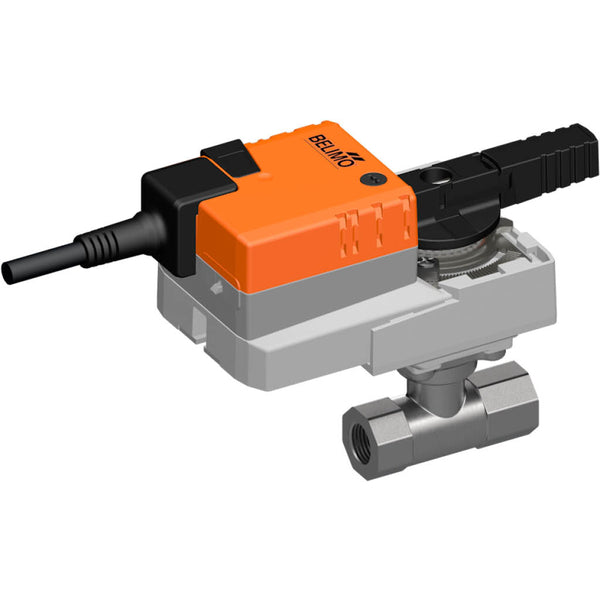

Il s'agit d'une vanne à bille caractérisée Belimo à 2 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du raccord est Rp 1/2 pouce avec un filetage femelle. Avec son disque de caractérisation intégré, elle assure un contrôle du débit à pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 3,5 bar (50,8 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 1,6 m3/h, ce qui équivaut à une valeur Cv de 1,85 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54.

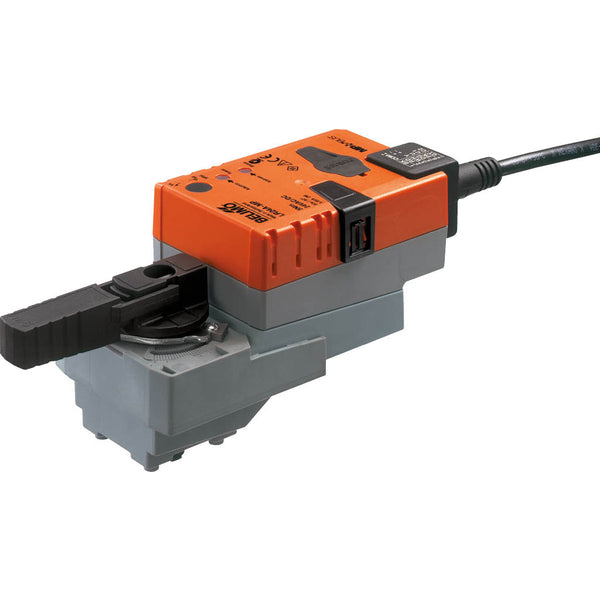

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne à bille à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à bille peut être choisie par incréments de 90°. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.
