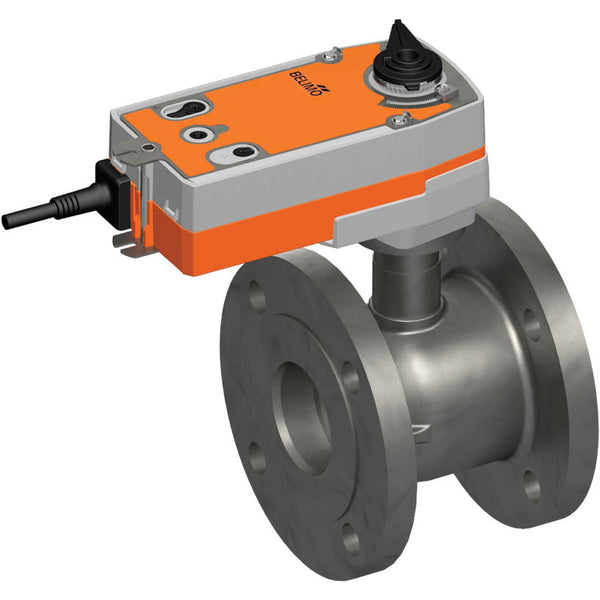

Belimo Vanne De Régulation DN80 Bride Kvs100 24-125VDC/24-240VAC Cas De Défaillance NO 75s 2-Point 20Nm IP54 R6080W100-S8/SRFA-5-O

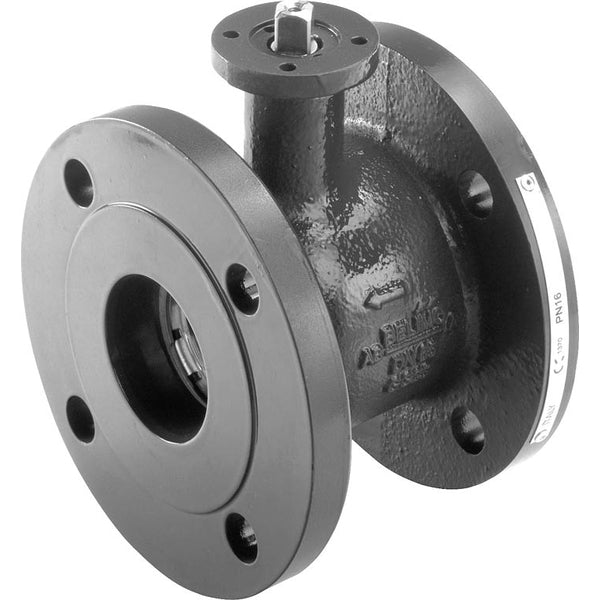

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en fonte et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 100 m3/h, ce qui équivaut à une valeur Cv de 115,7 gpm. L'actionneur nécessite une tension d'alimentation de 24-125 V DC / 24-240 V AC. L'actionneur est doté d'une commande à deux points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur peut être monté sur la vanne via la bride ISO 5211. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NO) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et fixée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut être effectué manuellement ou automatiquement en appliquant la tension de service. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur est équipé d'un module d'alimentation universel qui peut utiliser des tensions d'alimentation de 24-240 V CA et 24-125 V CC. L'actionneur déplace la vanne en position de fonctionnement tout en tendant le ressort de rappel. La vanne revient en position de sécurité par la force du ressort lorsque la tension d'alimentation est interrompue. L'angle de rotation peut être réglé à l'aide de butées mécaniques.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• L'actionneur est équipé d'une fonction de sécurité intégrée.
