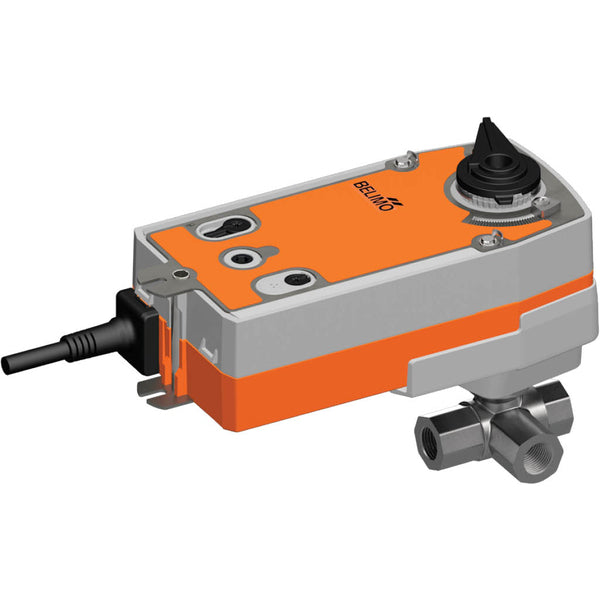

Belimo Vanne Caractérisée 3 Voies Rp1/2 Kvs4 24VAC/DC Sûr en Cas de Défaillance 90s BACnet/Modbus/MP-Bus 20Nm IP54 R3015-4-S1/SRF24A-MOD

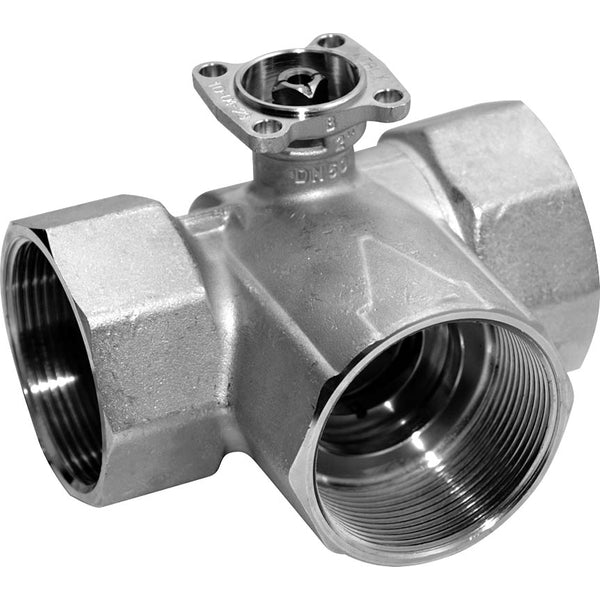

Ceci est un robinet à bille caractérisé Belimo 3 voies avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de perçage du robinet est DN 15 et la taille du port est Rp 1/2 pouce avec filetage femelle. Avec son disque de caractérisation intégré, il assure un contrôle de débit à pourcentage égal, permettant une régulation précise et cohérente du flux de fluide. La pression différentielle maximale est de 3,5 bar (50,8 psi). Le robinet peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv du robinet est de 4 m3/h, équivalente à une valeur Cv de 4,63 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et relier l'actionneur au système. De plus, ZTH EU permet de définir un signal de contrôle analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme le robinet en 90 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NC) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Le robinet peut être actionné manuellement et sécurisé dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut se faire manuellement ou automatiquement en appliquant la tension d'alimentation. L'actionneur peut être monté directement sur le robinet à bille à l'aide d'une seule vis. L'orientation de montage par rapport au robinet à bille peut être choisie par incréments de 90°. L'actionneur déplace le robinet vers la position de fonctionnement tout en tendant également le ressort de rappel. Le robinet revient à la position fail-safe par la force du ressort lorsque la tension d'alimentation est interrompue. L'actionneur est équipé d'une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de contrôle numérique du système de contrôle et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.

Avantages :

• Le disque de caractérisation intégré assure un débit à pourcentage égal, idéal pour les circuits de chauffage
• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
• L'actionneur est équipé d'une fonction fail-safe
