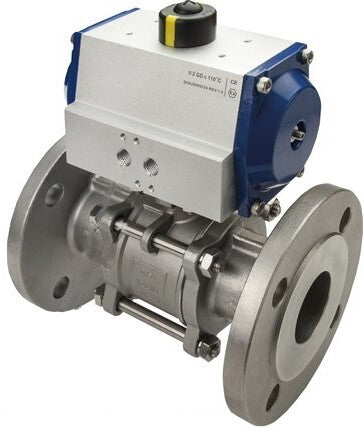

Vanne à Bille à Brides à Actionnement Pneumatique 2 Voies DN80 PN40 Acier Inoxydable Double Action

Ce robinet à boisseau sphérique à 2 voies DN 80 à brides et à actionnement pneumatique est fabriqué en acier inoxydable avec des joints en téflon (PTFE). La vanne convient pour l'eau, l'huile, l'air, le carburant et les solvants jusqu'à une pression maximale de 40 bar (580 psi), le vide (max. -0,9 bar ou -13 psi) et des températures de fluide allant de -20 à 180 °C (-4 à 356 °F). L'actionneur résiste à des températures allant jusqu'à 80 °C (176 °F). Pour des températures de fluide plus élevées, l'actionneur doit être refroidi. L'actionneur à double effet a un boîtier en aluminium avec des couvercles en aluminium. Fournit 98,6 Nm à 8 bars (pression de contrôle 2,5-10 bars). Certifié ATEX pour les environnements explosifs (EX II 2GD c 110 °C). L'actionneur possède des orifices G1/4 pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur 1/4" directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille de l'orifice. Un boîtier d'interrupteur de fin de course conforme à la norme VDI/VDE 3854 peut être monté sur le dessus.

Pour :

• Possibilité de monter directement une électrovanne Namur pour réduire le nombre de raccords et de tuyaux
• L'indicateur mécanique situé sur le dessus indique la position de la vanne
• Certifié ATEX pour les environnements explosifs (EX II 2GD c 110 °C)
• Passage libre du flux grâce à la conception de l'alésage complet
• Installation et maintenance aisées grâce à la bride standardisée DN 80/PN 40
• Coût d'investissement inférieur à celui d'une version électrique
• Ouverture/fermeture rapide
• Convient aux milieux agressifs et aux températures élevées grâce aux matériaux de haute qualité

Cons :

• Les actionneurs à double effet utilisent plus d'air comprimé que les actionneurs à simple effet.
• La vanne à actionnement pneumatique nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
• La consommation d'énergie est plus élevée que celle des actionneurs électriques, mais l'investissement initial est plus faible.

Série :

Les actionneurs pneumatiques quart de tour PAL vous permettent de contrôler des vannes à boule ou des vannes papillon avec de l'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçus avec une crémaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20 °C à 80 °C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120 °C (tailles 1-6) ou 150 °C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" conforme à la norme VDI/VDE 3845 avec un filetage G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à l'ATEX (EX II 2GD c 85 °C (taille 12 ou plus) : 110 deg;C) certification.
