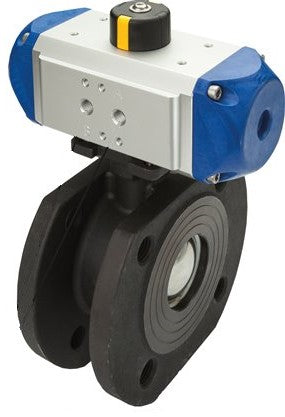

Vanne à bille à brides à actionnement pneumatique 2 voies DN80 PN16 Acier FKM Ouverture par ressort
Ce robinet à boisseau sphérique à 2 voies DN 80 à passage intégral et à brides, actionné pneumatiquement, est fabriqué en acier avec des joints FKM. La vanne convient pour l'eau, l'huile et l'air jusqu'à une pression maximale de 16 bar (232 psi), le vide (max. -0,9 bar ou -13 psi) et des températures de fluide allant de -20 à 120 °C (-4 à 248 °F). L'actionneur résiste à des températures allant jusqu'à 80 °C (176 °F). Pour des températures de fluide plus élevées, l'actionneur doit être refroidi. L'actionneur à ressort ouvert a un boîtier en aluminium avec des couvercles en aluminium. Fournit 55 Nm à 8 bars (pression de contrôle 2,5-10 bars). ATEX (EX II 2GD c 85 °C (taille 12 ou supérieure) : 110 deg;C) certifié pour les environnements explosifs. L'actionneur possède des ports d'air G 1/4 pouce et une interface Namur 1/4 pour le montage direct d'une électrovanne. Un boîtier d'interrupteur de fin de course conforme à la norme VDI/VDE 3854 peut être monté sur le dessus.
- Prix normal
- €1535.99
- Prix normal
- €1279.99
Description
Ce robinet à boisseau sphérique à 2 voies DN 80 à passage intégral et à brides, actionné pneumatiquement, est fabriqué en acier avec des joints FKM. La vanne convient pour l'eau, l'huile et l'air jusqu'à une pression maximale de 16 bar (232 psi), le vide (max. -0,9 bar ou -13 psi) et des températures de fluide allant de -20 à 120 °C (-4 à 248 °F). L'actionneur résiste à des températures allant jusqu'à 80 °C (176 °F). Pour des températures de fluide plus élevées, l'actionneur doit être refroidi. L'actionneur à ressort ouvert a un boîtier en aluminium avec des couvercles en aluminium. Fournit 55 Nm à 8 bars (pression de contrôle 2,5-10 bars). Certifié ATEX pour les environnements explosifs (EX II 2GD c 110 °C). L'actionneur possède des orifices G1/4 pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur 1/4" directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille de l'orifice. Un boîtier d'interrupteur de fin de course conforme à la norme VDI/VDE 3854 peut être monté sur le dessus.
Pour :
- Possibilité de monter directement une électrovanne Namur pour réduire le nombre de raccords et de tuyaux
- L'indicateur mécanique situé sur le dessus indique la position de la vanne
- Certifié ATEX pour les environnements explosifs (EX II 2GD c 110 °C)
- Passage libre du flux grâce à la conception de l'alésage complet
- Installation et maintenance aisées grâce à la bride standardisée DN 80/PN 16
- Coût d'investissement inférieur à celui d'une version électrique
- Ouverture/fermeture rapide
- Le simple effet permet d'économiser l'air comprimé et la vanne revient en position initiale en cas de perte d'air ou de courant.
- Le double effet permet un meilleur contrôle que les actionneurs à simple effet.
Cons :
- Les actionneurs à simple effet offrent moins de contrôle que les actionneurs à double effet.
- La vanne à actionnement pneumatique nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
- La consommation d'énergie est plus élevée que celle des actionneurs électriques, mais l'investissement initial est plus faible.
- La longueur d'installation n'est que de 116 mm (±2 mm), ce qui la rend très compacte, mais il ne s'agit pas d'une taille standard, de sorte qu'il est nécessaire de prendre des mesures pour le remplacement.
Série:
Les actionneurs pneumatiques quart de tour PAL permettent de commander des vannes à boule ou des vannes papillon à l'aide d'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçus avec une crémaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20 °C à 80 °C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120 °C (tailles 1-6) ou 150 °C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" conforme à la norme VDI/VDE 3845 avec un filetage G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à l'ATEX (EX II 2GD c 85 °C (taille 12 ou plus) : 110 deg;C) certification.
