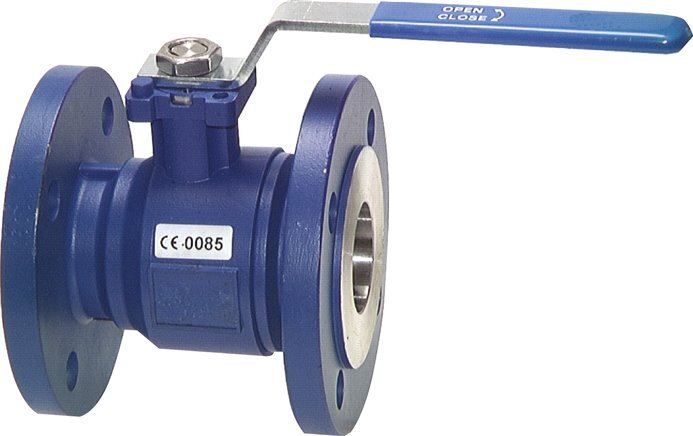

Vanne à Bille à Brides 2 Voies DN65 PN40 Acier Moulé DVGW EN 14141

Vanne à Bille à Brides 2 Voies DN65 PN40 Acier Moulé DVGW EN 14141
Vanne à Bille à Brides 2 Voies DN65 PN40 Acier Moulé DVGW EN 14141
L'image peut varier légèrement
Voir les spécifications pour des informations précises.
Référence : V2UM6
Marque: Tameson

Ce robinet à tournant sphérique à brides DN 65 à 2 voies est fabriqué en acier moulé avec des joints en téflon (PTFE). Longueur normalisée de 170 mm conforme à la norme DIN 3202-F4 (EN 558-1 Row 14). La vanne convient pour l'eau, l'huile, l'air et le carburant jusqu'à une pression maximale de 40 bars (580 psi) et le vide (max. -0,9 bar ou -13 psi). Cette vanne est certifiée DVGW pour le gaz (MOP 40 bar) conformément à la norme EN 14141. La vanne peut être équipée d'un actionneur utilisant la bride ISO 5211 F07, mais cela nécessite un adaptateur et un support de montage séparés, qui ne sont pas fournis. La vanne fonctionne dans une plage de température allant de -20 à 180 °C (-4 à 356 °F).

Voir tous
€1367.99
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
€1139.99
hors TVA
En stock +2 jours Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 0, prévoyez un délai supplémentaire de 2 jours. Jusqu'à 1 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.
Expédition vers France: Gratis
Gratuit pour les commandes > €75.00
Livraison prévue dans 3 - 6 jours ouvrables

Évaluation des clients: 4.8 / 5

486 critiques à Google

Description
Spécifications
Téléchargements
Produits apparentés

Description

Ce robinet à tournant sphérique à brides DN 65 à 2 voies est fabriqué en acier moulé avec des joints en téflon (PTFE). Longueur normalisée de 170 mm conforme à la norme DIN 3202-F4 (EN 558-1 Row 14). La vanne convient pour l'eau, l'huile, l'air et le carburant jusqu'à une pression maximale de 40 bars (580 psi) et le vide (max. -0,9 bar ou -13 psi). Cette vanne est certifiée DVGW pour le gaz (MOP 40 bar) conformément à la norme EN 14141. La vanne peut être équipée d'un actionneur utilisant la bride ISO 5211 F07, mais cela nécessite un adaptateur et un support de montage séparés, qui ne sont pas fournis. La vanne fonctionne dans une plage de température allant de -20 à 180 °C (-4 à 356 °F). Un actionneur peut être monté à l'aide d'une bride de montage conforme à la norme ISO 5211 lorsqu'il est utilisé avec un support spécial et un adaptateur d'arbre.

Pour :

  • Longueur d'installation standardisée de 170 mm selon DIN 3202-F4
  • Passage libre du flux grâce à la conception de l'alésage complet
  • Convient pour le vide
  • Installation et maintenance aisées grâce à la bride normalisée DN 65/PN 40

Cons :

  • Pour démonter le robinet afin de l'inspecter et de le nettoyer, il faut le retirer complètement de la tuyauterie

Téléchargements

Flanged ball valve S-45CV
pdf
Télécharger

Spécifications

dimension de raccordement
Choisissez une taille de connexion correspondant au système auquel il sera connecté. Conseil : la taille en pouces n'est pas égale au diamètre réel du fil. En cas de doute, utilisez notre tableau des fils.
DN 65
type de connexion
The type of connection used to attach the valve.
Bride
matériau
Choisissez un matériau de boîtier qui n'est pas corrodé par les fluides et l'environnement, et qui peut résister aux températures et aux pressions. Consultez notre tableau de résistance aux produits chimiques.
Acier coulé
matériau du joint
Le choix des matériaux d'étanchéité dépend principalement de la résistance chimique, de la température et de la pression. Utilisez notre tableau de résistance chimique pour connaître la compatibilité des substances.
Teflon (PTFE)
Différence de pression maximale à 20 °C (bar)
Maximum pressure difference between output and input at room temperature.
40
commande
Le fonctionnement de la valve. Par exemple, par le biais d'un actionneur électrique, d'une roue dentée ou d'un actionneur pneumatique.
Poignée
Recommandé pour
Indicates the best suited media.
Eau, Huile, Air, Carburant
Température minimale (°C)
Température minimale du fluide à laquelle le système peut fonctionner en continu.
-20
Température maximale (°C)
La température maximale du fluide à laquelle le système peut fonctionner en continu.
180
vide (bar)
Convient pour le vide.
-0.9
homologation
Certifications ou approbations indiquant que les normes de sécurité, de qualité ou de performance sont respectées.
Gaz
obturateur (mm)
Specifies the internal diameter of the valve, which directly affects its flow capacity.
65
Valeur Kv [m3/h]
Kv est une mesure du débit d'eau en m3/h pour une perte de charge de 1 bar. Utilisez le calculateur de Kv pour calculer le Kv requis pour votre application. Unités impériales : Cv=1.16xKv.
507
standard
Répondre aux exigences d'une norme ISO ou DIN
DIN 3202-F4 (EN 558-1 rang 14 (Longueur)), EN 14141 (gaz)
Caractéristiques du robinet à boisseau sphérique
Pour le vide
construction du boîtier
2 pièces
ISO 5211 Taille de la tête carrée (mm)
Taille de la tête carrée de la vanne selon la norme ISO 5211.
17
ISO 5211 Type de bride
Bride standard pour le montage d'un actionneur, la taille est exprimée en F-xx. Notez que toutes les vannes ne sont pas adaptées au montage direct d'un actionneur, un adaptateur est parfois nécessaire.
Flange F07
modèle
Droit
Joint à bille
Teflon (PTFE)
matériau de la sphère
Spécifie le matériau de la sphère dans la vanne, ce qui peut affecter sa durabilité et sa compatibilité avec certains fluides.
acier inoxydable
Matériau du joint de broche
FKM (FPM)
article de régulation de pression
PN 40
pression nominale de bride
PN 40
passage totalement libre
Oui
