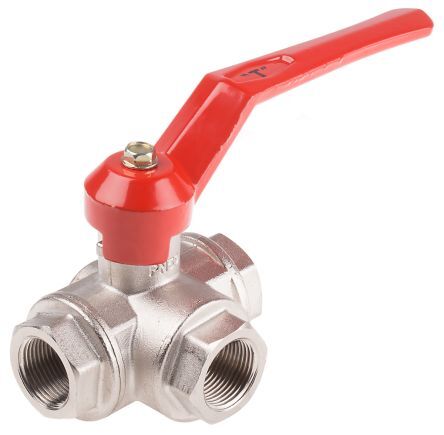

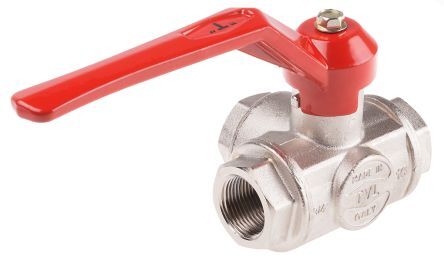

Vanne à bille 3 voies en T G1-1/2'' laiton PTFE/NBR 35 bar - BL3BM
Robinet à bille en laiton à 3 voies avec orifices filetés G 1-1/2 pouce et poignée pour le contrôle du sens du débit. Le diamètre de l'alésage de la valve est de 36 mm et la pression maximale est de 35 bar ou 508 psi. La vanne est adaptée à l'eau, à l'air comprimé, aux huiles, aux carburants (pas d'essence), au fioul domestique, aux solvants, aux acides et alcalis faibles et au vide (max. -0,9 bar ou -13 psi). La plage de température est comprise entre -10 et 120 °C (14 à 248 °F). Boîtier en laiton nickelé, bille en laiton chromé et joints en PTFE/FKM. L'entrée de pression est possible sur les trois ports.
- Prix normal
- €242.58
- Prix normal
- €202.15
Description
Ce robinet à boisseau sphérique en laiton à 3 voies et à orifice en T, avec un diamètre d'alésage de 36 mm, est conçu pour contrôler le sens du débit. La vanne à orifice en T possède un trou en forme de T dans la boule qui permet différentes fonctions de circuit. En montant la poignée dans une position angulaire différente, la fonction du circuit peut être mise à jour. Veuillez consulter la fiche technique pour un diagramme avec les fonctions du circuit.
La vanne a des orifices G 1-1/2 pouces. Il s'agit de BSPT (British Standard Pipe Taper). Grâce à notre large gamme de raccords 1-1/2 pouces, vous pouvez le connecter à n'importe quel système de tuyauterie.Le boîtier de la vanne est en laiton nickelé, la bille est en laiton chromé et les joints sont en PTFE/FKM. La vanne est adaptée à l'eau, à l'air comprimé, aux huiles, aux carburants (pas d'essence), au fioul domestique, aux solvants, aux acides faibles et aux alcalis jusqu'à une pression maximale de 35 bar ou 508 psi, et au vide (max. -0,9 bar ou -13 psi). La vanne peut être utilisée dans une plage de température allant de -10 à 120 °C (14 à 248 °F). L'entrée de pression est possible sur les trois ports.Utilisez la poignée quart de tour pour faire fonctionner la vanne. En la faisant pivoter de 90 degrés, la vanne change la position de l'alésage et le sens du débit. Les ports se chevauchent pendant la rotation de la boule. Cette vanne ne convient pas à une commande électrique ou pneumatique. À cette fin, il est recommandé d'utiliser des vannes avec une bride ISO-Top (ISO 5211).Pour :
- Montez la poignée dans un angle différent pour modifier la fonction du circuit de l'orifice en T (voir la fiche technique)
- Convient pour le vide
- Entrée de pression sur les trois ports
Cons :
- Convient uniquement pour l'actionnement manuel
- Ne convient pas aux milieux agressifs
Série BL3BM
Voir notre vanne à bille 3 voies en laiton série BL3BM. Les orifices vont de 1/4 pouce à 2-1/2 pouce. Le matériau du boîtier est du laiton nickelé, le matériau de la bille est du laiton chromé dur et les joints sont en PTFE/FKM. Les vannes sont adaptées à une pression de fonctionnement allant jusqu'à 55 bar ou 798 psi et peuvent être utilisées pour le vide (max. -0,9 bar ou -13 psi). Les vannes sont adaptées à l'eau, à l'air comprimé, aux huiles, aux carburants (pas d'essence), au fioul domestique, aux solvants, aux acides faibles et aux alcalis. Les vannes peuvent être utilisées dans une plage de températures allant de -10 à 120 °C (14 à 248 °F). Toute la série est commandée par une poignée. L'entrée de pression peut se trouver sur les trois ports. Les vannes à bille de la série BL3BM de Tameson se caractérisent par une longue durée de vie.
