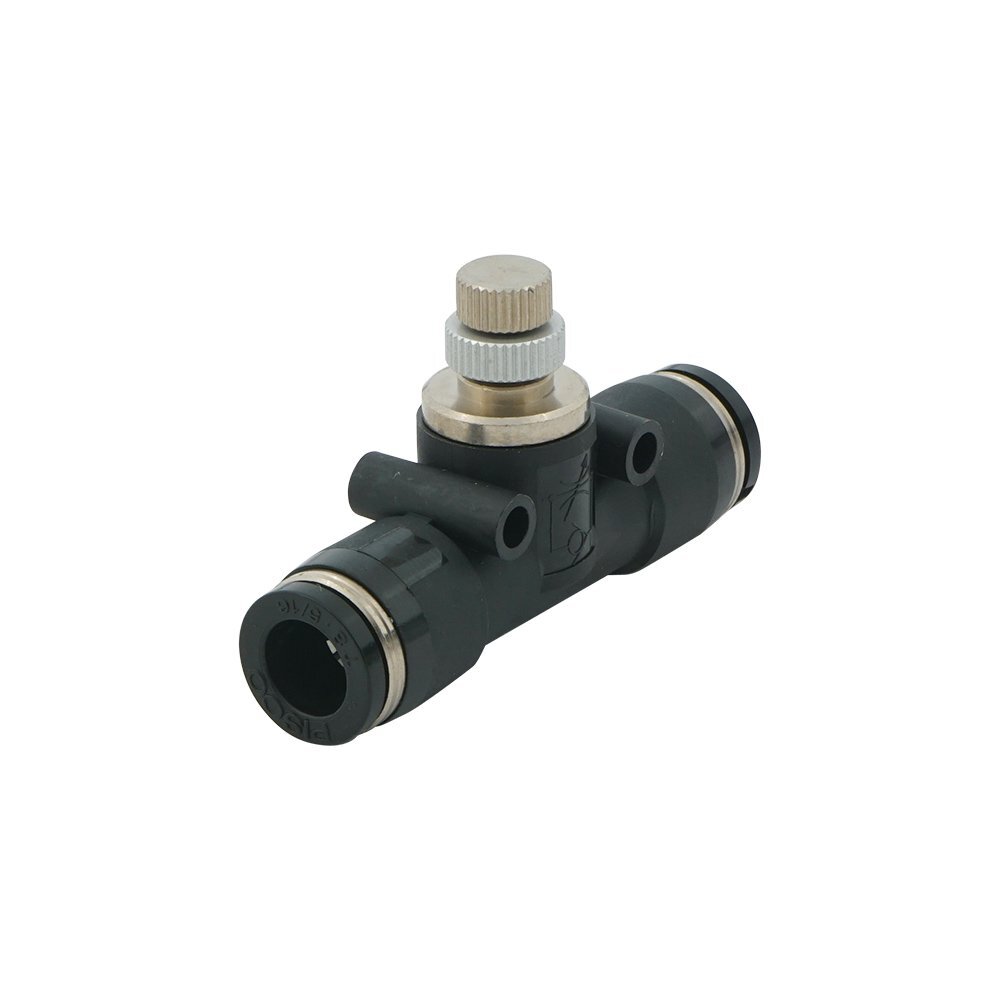

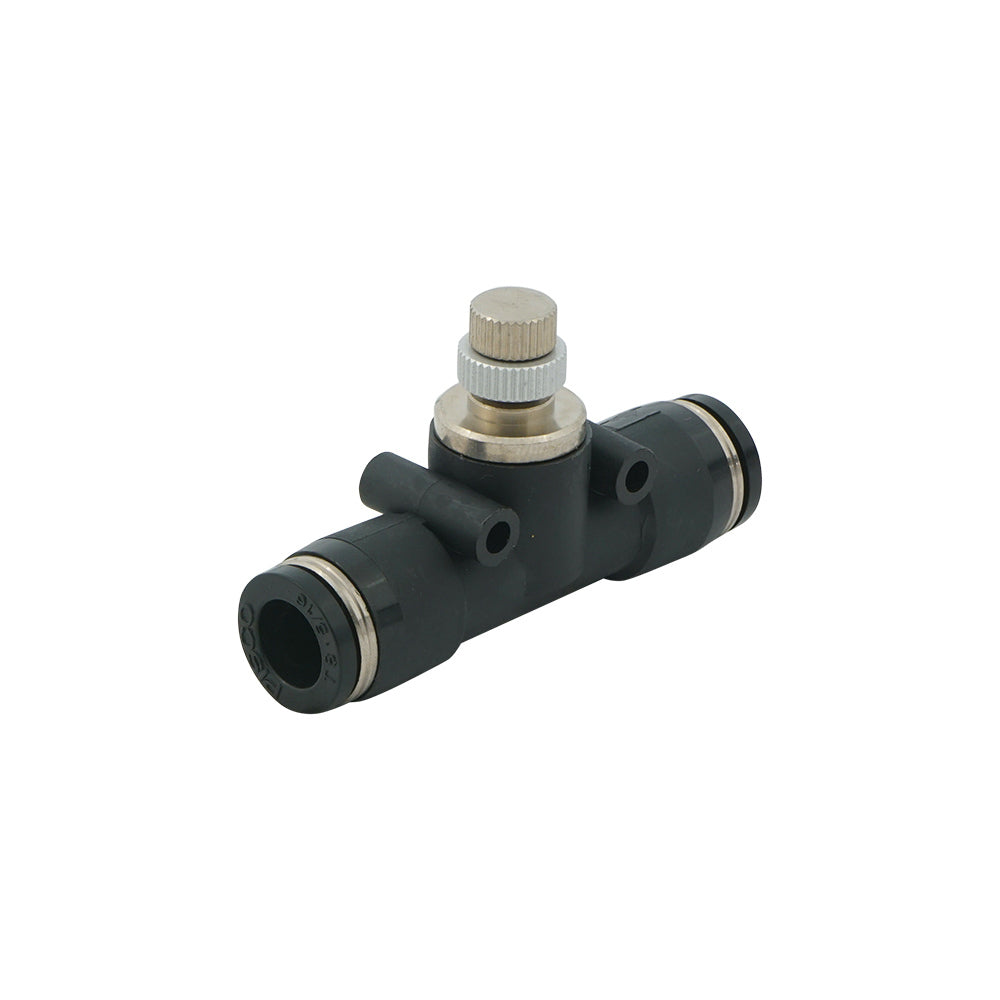

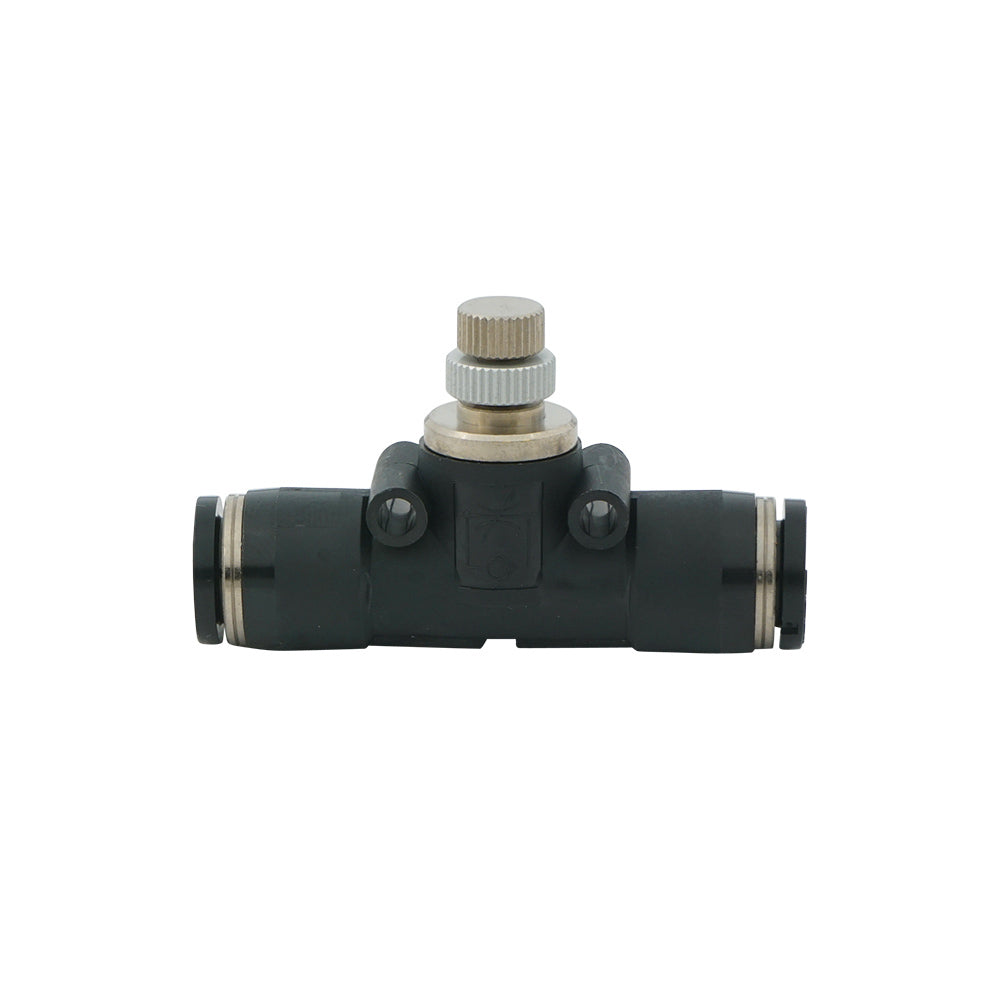

Valve de contrôle du debit à raccord union droit de 6 mm

Il s'agit d'une vanne de regulation de debit pneumatique à raccord droit pour une regulation unidirectionnelle reglable du debit d'air. Il s'agit de la combinaison d'une vanne à pointeau et d'un clapet anti-retour à orifice. La vanne à pointeau permet de regler le debit, tandis que le clapet anti-retour à orifice garantit que le debit d'air est mesure dans une seule direction.

Il est dote de raccords instantanes de 6 mm des deux côtes. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable.

Pression de fonctionnement de 0.5 à 10 bars (7.25 à 145 psi). Il est dote de joints en NBR qui le rendent apte à des applications dans une plage de temperatures allant de 0 à 60°C (32 à 140°F) (pas de gel).

Utilisez une aiguille rotative pour regler la taille de l'orifice qui definit le debit et fixez-la avec un contre-ecrou. Tournez l'aiguille dans le sens des aiguilles d'une montre pour reduire la taille de l'orifice et dans le sens inverse pour l'augmenter. Lors du reglage du debit, commencez à partir de l'etat complètement ferme pour eviter un mouvement soudain d'un actionneur. Évitez de tourner le pointeau avec un couple excessif, sinon les caracteristiques d'ecoulement peuvent changer en raison de la deformation du siège de soupape en resine.

Pour :

• Équipe d'un contre-ecrou pour securiser la position de l'aiguille
• Debit reglable
• Équipe de raccords rapides faciles à connecter

Cons :

• Convient aux applications sous vide.
• Permet une certaine fuite d'air, evitez de l'utiliser pour une application qui ne necessite aucune fuite

Serie JSMU

La serie JSMU comprend des vannes de contrôle du debit à raccord union droit pour le contrôle du debit d'air unidirectionnel. Les tailles des raccords instantanes vont de 3 à 12 mm. Ils conviennent egalement pour une plage de pression de fonctionnement de 0,5 à 10 bar et une pression de rupture du clapet de retenue de 0,05 bar.
