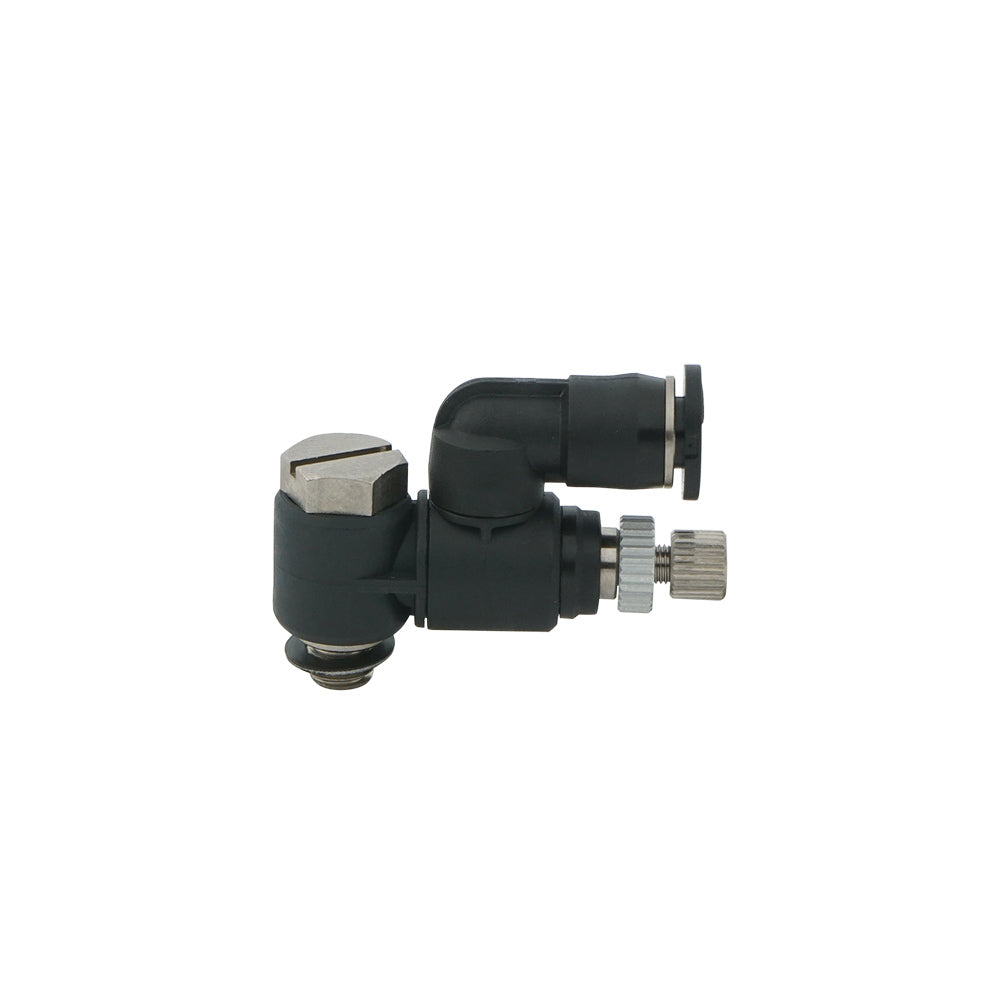

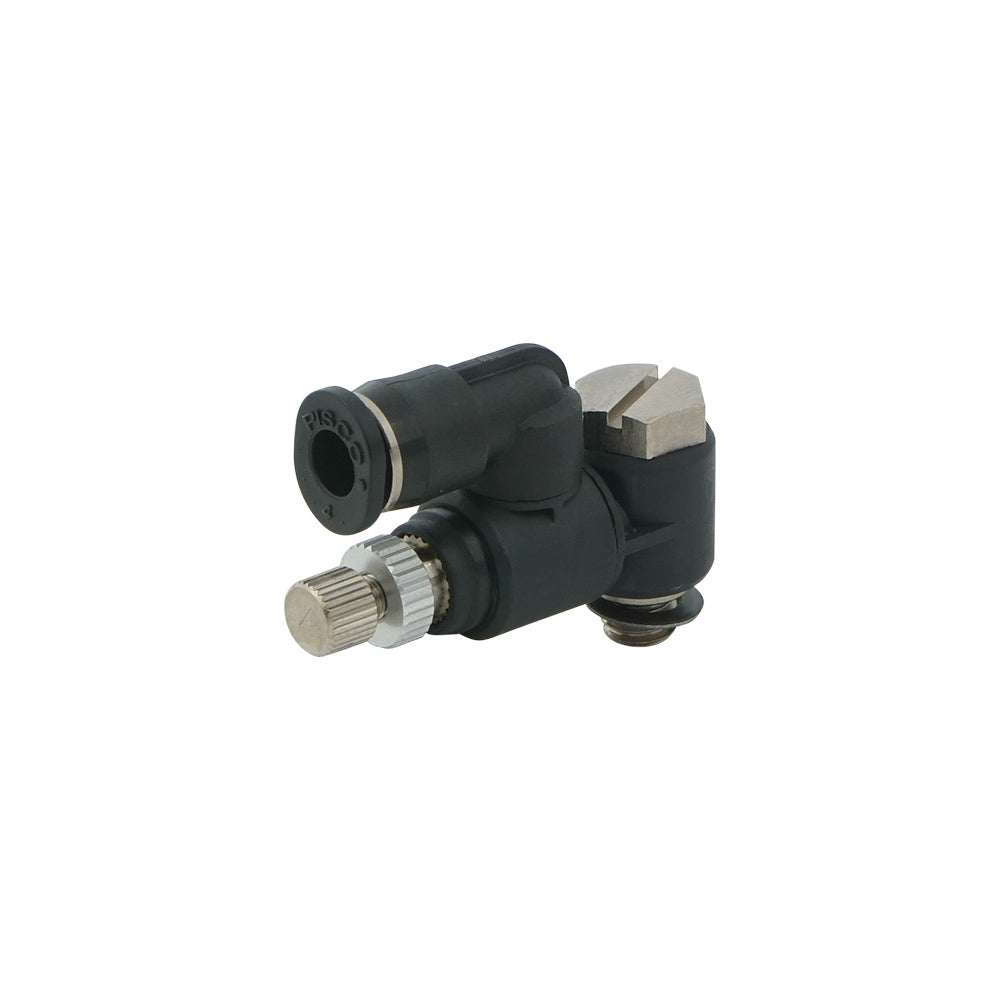

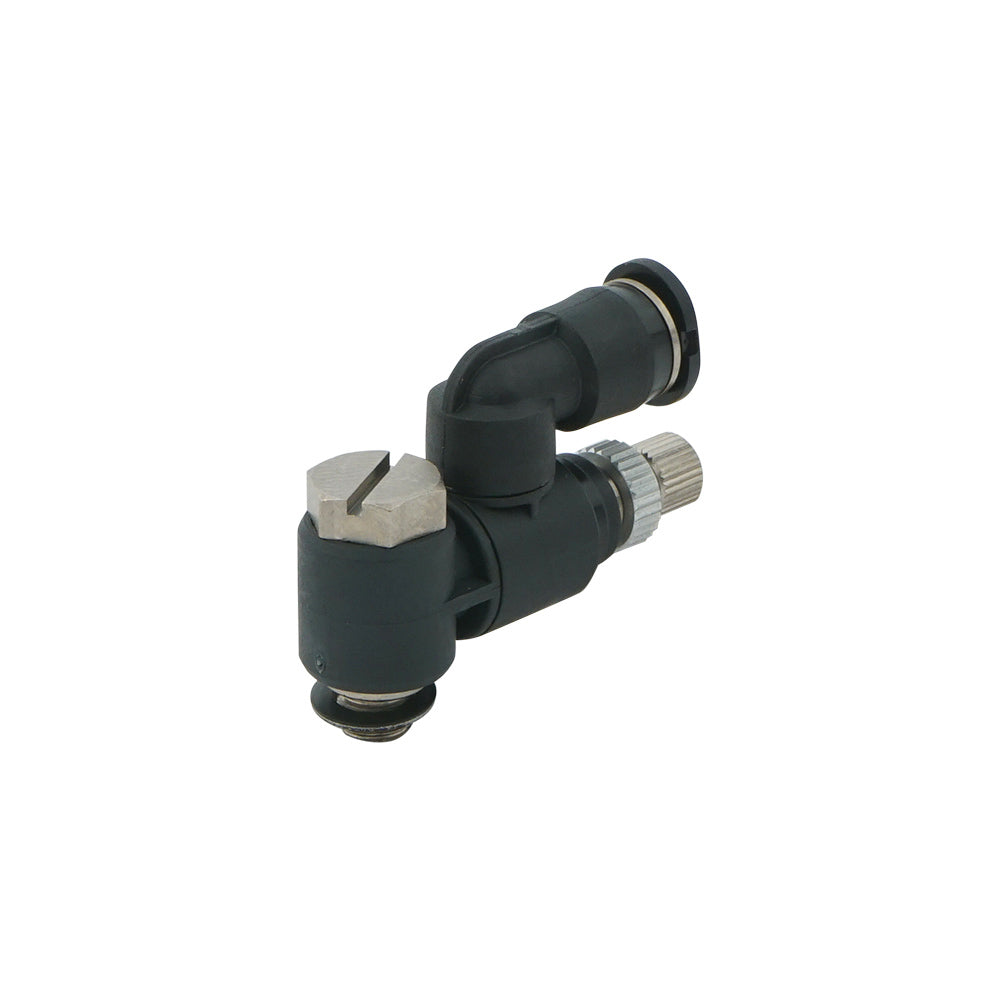

Valve de contrôle de débit universel Meter-In 4mm - M5

Il s'agit d'une vanne de régulation de débit pneumatique universelle avec compteur pour un contrôle réglable unidirectionnel du débit d'air. Il s'agit de la combinaison d'une vanne à pointeau et d'un clapet anti-retour à orifice. La vanne à pointeau permet de régler le débit, tandis que le clapet anti-retour à orifice garantit que le débit d'air est mesuré dans une seule direction. La configuration "meter-out" implique que le débit est affecté (contrôlé) en passant de l'orifice à filetage mâle à l'orifice du raccord à emmanchement. C'est l'inverse pour la configuration "meter-in".

Il comporte un raccord instantané de 4 mm d'un côté et un port à filetage mâle métrique M5x0,8 de l'autre côté. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable. Le débit est mesuré en passant de l'orifice du raccord enfichable à l'orifice à filetage mâle.

Pression de fonctionnement de 1 à 9 bars (14.5 à 130.5 psi). Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de températures allant de 0 à 60°C (32 à 140°F) (pas de gel).

Utilisez une aiguille rotative pour régler la taille de l'orifice qui définit le débit et fixez-la avec un contre-écrou. Tournez l'aiguille dans le sens des aiguilles d'une montre pour réduire la taille de l'orifice et dans le sens inverse pour l'augmenter. Lors du réglage du débit, commencez à partir de l'état complètement fermé pour éviter un mouvement soudain d'un actionneur. Évitez de tourner le pointeau avec un couple excessif, sinon les caractéristiques d'écoulement peuvent changer en raison de la déformation du siège de soupape en résine.

Pour :

• Équipé d'un contre-écrou pour sécuriser la position de l'aiguille
• Débit réglable
• Équipé de raccords rapides faciles à connecter

Cons :

• Convient aux applications sous vide.
• Permet une certaine fuite d'air, évitez de l'utiliser pour une application qui ne nécessite aucune fuite

Série JPM

La série JSM comprend des vannes de contrôle du débit pour le contrôle du débit d'air unidirectionnel. La taille des raccords instantanés est de 4 mm et celle des orifices filetés est de M5x0,8. Selon les besoins, le débit peut être mesuré en passant du côté du raccord fileté au côté du raccord enfichable ou dans le sens inverse. Cette série se compose d'un type standard adapté à une plage de pression de fonctionnement de 1 à 9 bar et d'un clapet anti-retour dont la pression de rupture est de 0,5 bar. Ils comprennent également un type à faible pression de fissuration adapté à une plage de pressions de fonctionnement de 0,5 à 5 bars et à une pression de fissuration du clapet de retenue de 0,2 bar. Ils sont adaptés à une plage de températures de fonctionnement allant de 0 à 60°C (sans gel).
