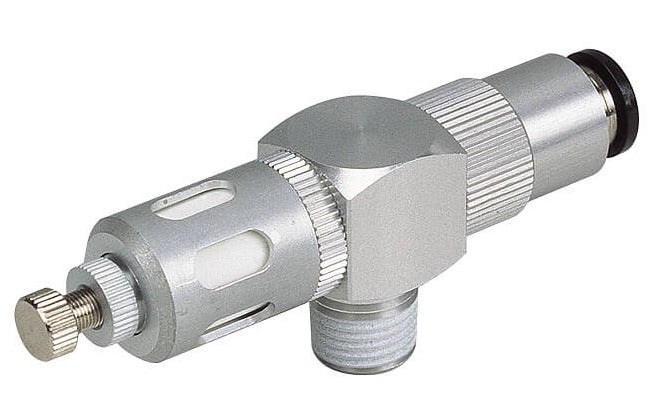

Valve d'échappement rapide pour silencieux IN-6mm OUT-R1/8" à aiguille
Il s'agit d'un silencieux à aiguille à échappement rapide utilisé pour l'échappement rapide de l'air d'un système pneumatique, en évitant de le renvoyer dans la tuyauterie. Il est doté d'un raccord instantané de 6 mm sur l'orifice d'entrée, d'un filetage mâle R 1/8 pouce sur l'orifice de sortie et d'un silencieux à aiguille sur l'orifice d'échappement. La vanne a une pression nominale de 13,5 bars. Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de température de 0 à 60 °C (32 à 140 °F).
- Prix normal
- €79.93
- Prix normal
- €66.61
Description
Il s'agit d'un silencieux à aiguille à échappement rapide utilisé pour l'échappement rapide de l'air d'un système pneumatique, en évitant de le renvoyer dans la tuyauterie. L'air passe de l'orifice d'entrée à l'orifice de sortie en un seul coup et il est ensuite évacué en passant de l'orifice de sortie à l'orifice d'échappement.
Il est doté d'un raccord instantané de 6 mm sur l'orifice d'entrée, d'un filetage mâle R 1/8 pouce sur l'orifice de sortie et d'un silencieux à aiguille sur l'orifice d'échappement. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable.
Pression de fonctionnement de 1 à 7 bars (14.5 à 101.5 psi). La vanne a une pression nominale de 13,5 bars. Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de températures allant de 0 à 60°C (32 à 140°F) (pas de gel).
Pour :
- Améliore considérablement l'efficacité de l'évacuation de l'air
- Équipé de raccords rapides faciles à connecter
Cons :
- Convient aux applications sous vide.
Série EQ-CPE
La série EQ comprend des vannes utilisées pour évacuer rapidement l'air comprimé d'un système en évitant de le renvoyer par la tuyauterie, ce qui accélère les courses de retour et économise de l'énergie. L'orifice d'entrée et l'orifice de sortie peuvent être équipés d'un raccord enfichable ou d'un raccord fileté, tandis que l'orifice d'échappement peut être un raccord enfichable ou un silencieux avec une aiguille pour la régulation du volume d'échappement. Les tailles des raccords instantanés vont de 4 à 12 mm, les tailles des orifices filetés mâles vont de R1/8 à R1/2 pouce et les tailles des raccords instantanés des orifices d'échappement vont de 8 à 12 mm. Les vannes sont équipées de joints toriques en NBR et d'un revêtement sealock sur l'orifice fileté pour une connexion étanche avec un actionneur. Les vannes sont adaptées à une pression de fonctionnement allant de 1 à 7 bars et à une pression de rupture de 0,5 bar. Ces vannes ont une pression d'épreuve de 13,5 bar. Ils sont adaptés à une plage de températures de fonctionnement de 5 à 60°C (sans gel).
