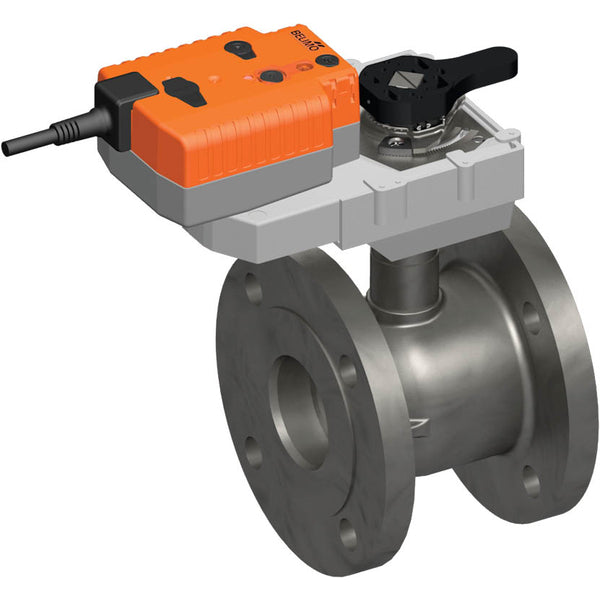

Belimo Vanne De Régulation DN80 Bride Kvs100 24VAC/DC Cas De Défaillance NC/NO 150s 2-10V 40Nm IP54 R6080W100-S8/GRK24A-SR-5

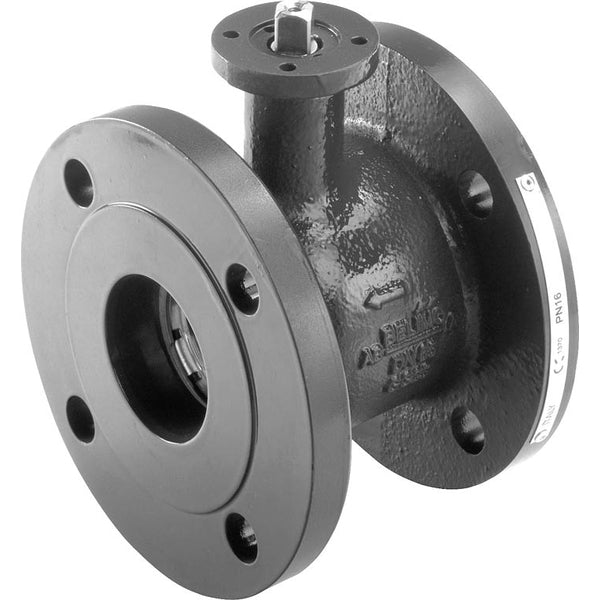

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en fonte et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 80 et la taille de la bride est de DN 80. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 100 m3/h, ce qui équivaut à une valeur Cv de 115,7 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur peut être monté sur la vanne via la bride ISO 5211. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

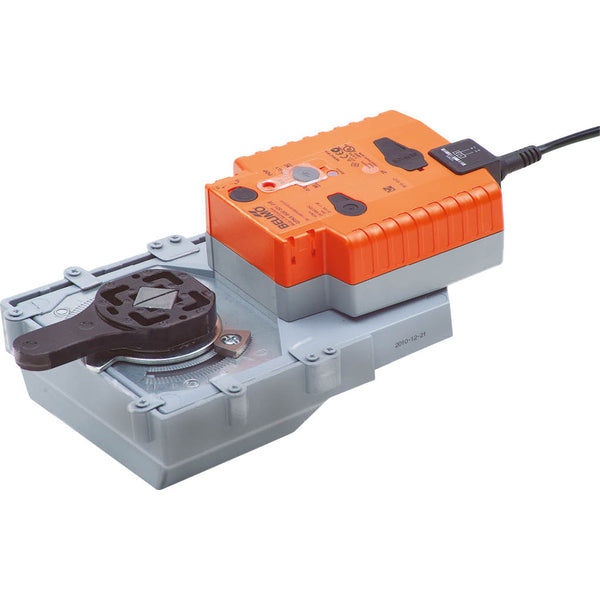

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur déplace la vanne dans la position de fonctionnement souhaitée en même temps que les condensateurs intégrés se chargent. Si l'alimentation électrique est interrompue, la vanne se met dans la position de sécurité choisie en utilisant l'énergie électrique stockée. L'angle de rotation peut être réglé à l'aide de butées mécaniques. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Le bouton rotatif de position de sécurité permet de régler la position de sécurité préférée. En cas de coupure de courant, l'actionneur se déplace vers la position de sécurité sélectionnée, en tenant compte du temps de pontage de 2 secondes réglé en usine. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 2 à 10 V.
• L'actionneur est équipé d'une fonction de sécurité intégrée.
