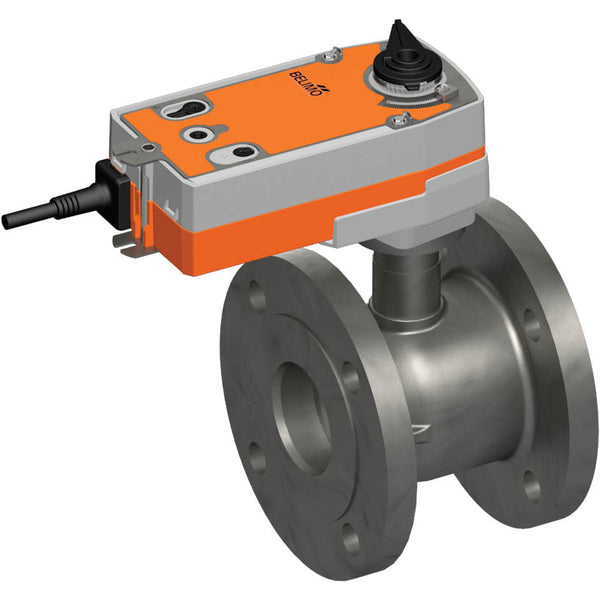

Belimo Vanne De Régulation DN65 Bride Kvs63 24VAC/DC Cas De Défaillance 90s 2-10V 20Nm IP54 R6065W63-S8/SRF24A-SR-5

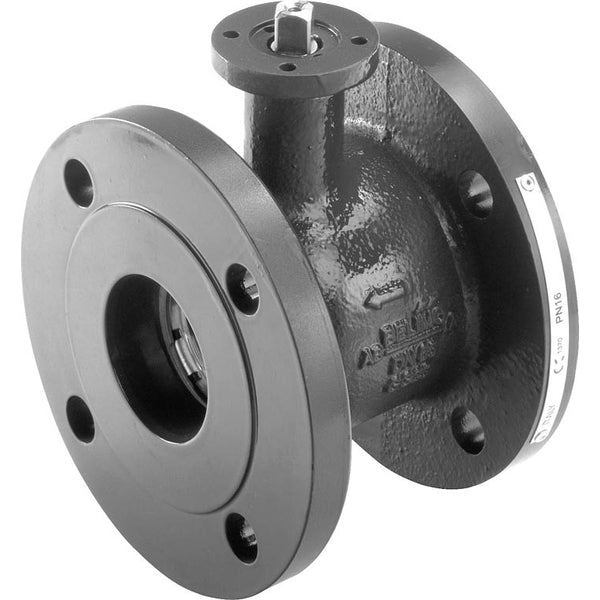

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en fonte et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 65 et la taille de la bride est de DN 65. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 63 m3/h, ce qui équivaut à une valeur Cv de 72,89 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur peut être monté sur la vanne via la bride ISO 5211. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et fixée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut être effectué manuellement ou automatiquement en appliquant la tension de service. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur se connecte à un signal de commande standard de 0 à 10 V. L'actionneur déplace la vanne en position de fonctionnement tout en tendant le ressort de rappel. La vanne revient en position de sécurité par la force du ressort lorsque la tension d'alimentation est interrompue. L'angle de rotation peut être réglé à l'aide de butées mécaniques.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 2 à 10 V.
• L'actionneur est équipé d'une fonction de sécurité intégrée.
