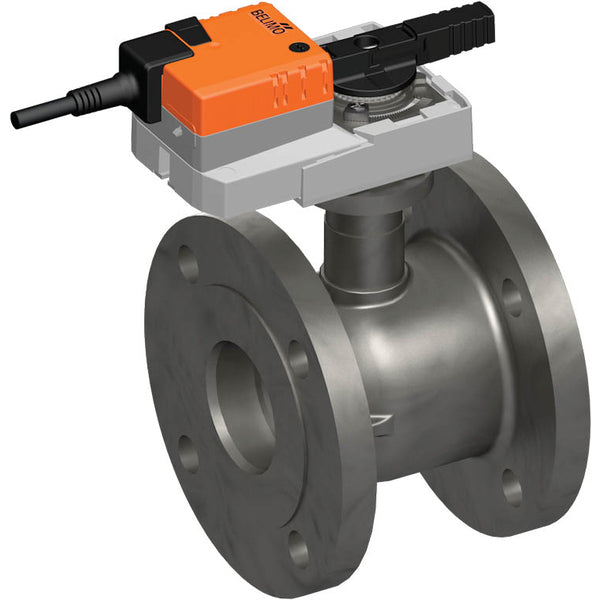

Belimo Vanne Caractérisée Bride DN65 Kvs63 24VAC/DC 90s BACnet/Modbus/MP-Bus 20Nm IP54 R6065W63-S8/SR24A-MOD-5

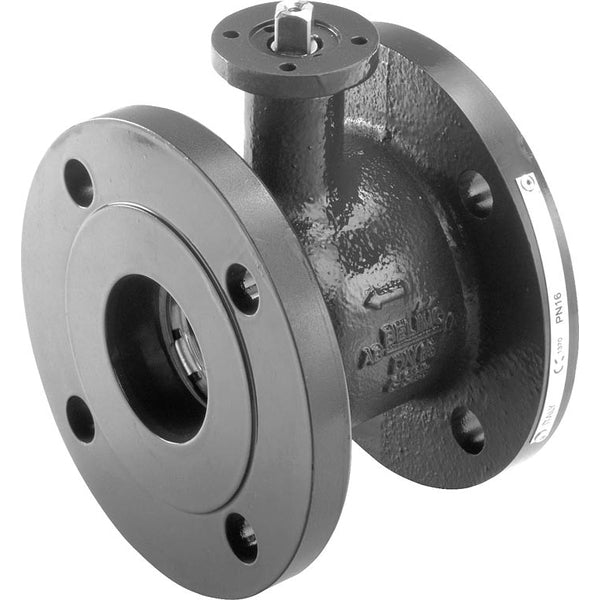

Il s'agit d'une vanne à boisseau sphérique caractérisée Belimo à 2 voies avec un boîtier en fonte et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 65 et la taille de la bride est DN 65. Avec son disque de caractérisation intégré, elle assure un contrôle du débit à pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 4 bar (58 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 63 m3/h, ce qui équivaut à une valeur Cv de 72,89 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur peut être monté sur la vanne via la bride ISO 5211. L'actionneur a une classification IP54.

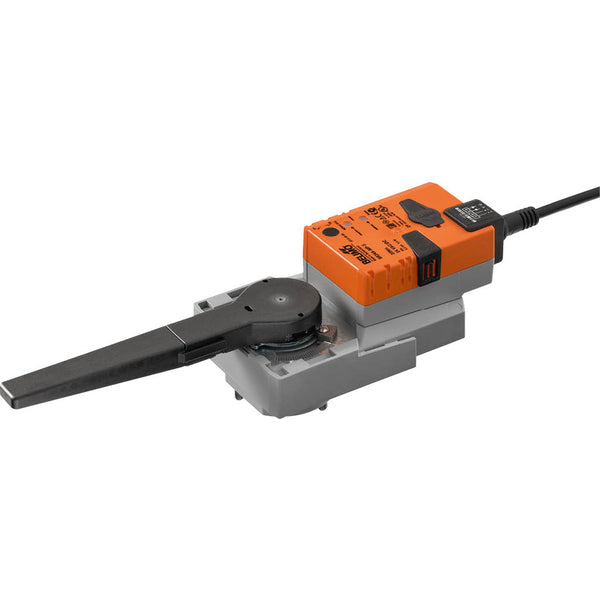

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne rotative ou papillon avec une bride de montage. L'orientation de montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.
