Belimo Vanne De Régulation DN125 Bride Kvs250 24VAC/DC 35s 2-points 40Nm IP54 R6125W250-S8/GRC24G-5

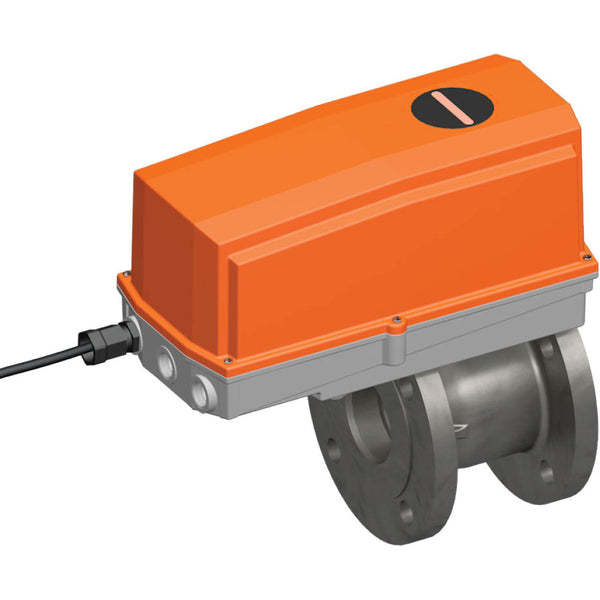

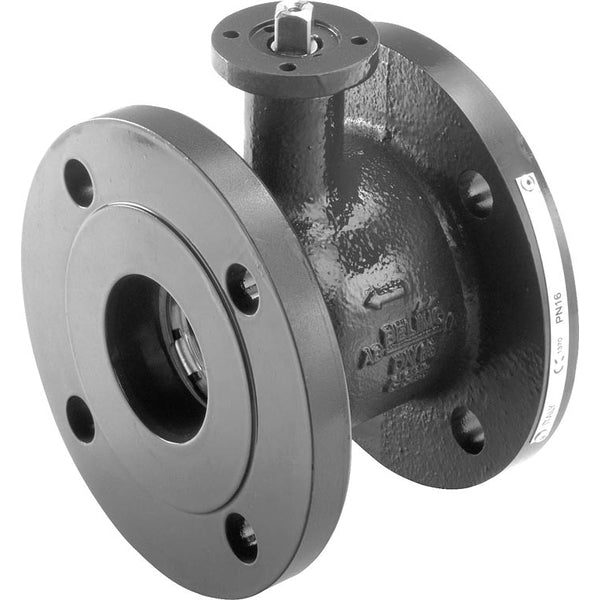

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en fonte et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 125 et la taille de la bride est de DN 125. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 250 m3/h, ce qui équivaut à une valeur Cv de 289,25 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur peut être monté sur la vanne via la bride ISO 5211. L'actionneur a un indice de protection IP54.
- Prix normal
- €3.453,58
- Prix normal
- €2.877,98
Description
Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 2 voies avec un boîtier en fonte et un joint en EPDM. Le diamètre d'alésage de la vanne est de DN 125 et la taille de la bride est de DN 125. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 4 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 250 m3/h, ce qui équivaut à une valeur Cv de 289,25 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est doté d'une commande à deux points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 35 secondes. L'actionneur peut être monté sur la vanne via la bride ISO 5211. L'actionneur a un indice de protection IP54.

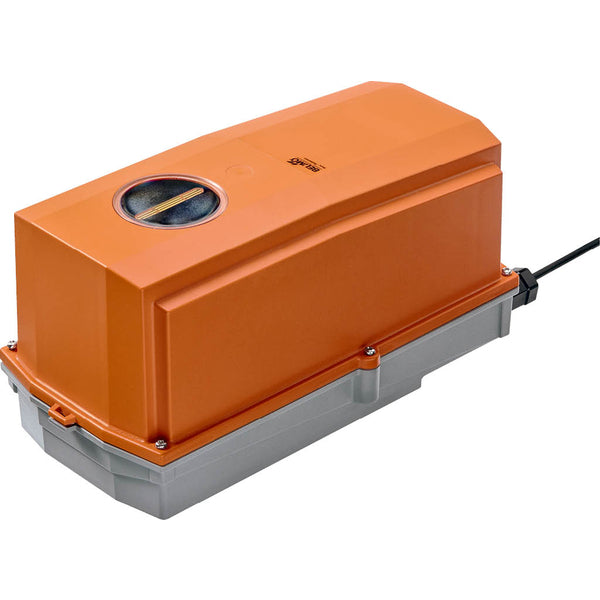

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'angle de rotation peut être réglé à l'aide de butées mécaniques. L'actionneur peut être utilisé à l'extérieur et est protégé contre les rayons UV, la pluie/la neige, la saleté/la poussière, l'humidité de l'air et les fluctuations de température importantes et fréquentes. Pour éviter la condensation interne, il est recommandé d'utiliser l'actionneur avec un chauffage commandé séparément et installé en usine. Le couvercle du boîtier doit être retiré pour la commande manuelle.
Pour :
- Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
