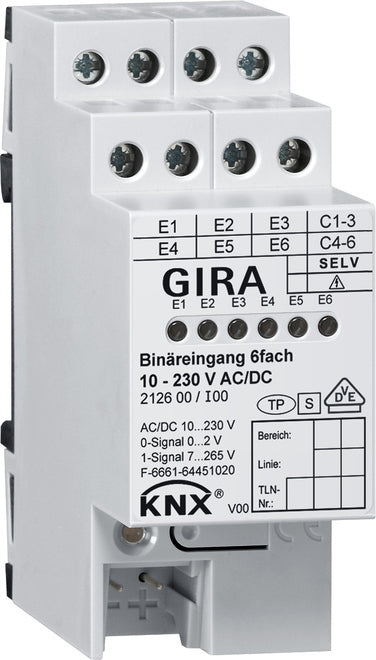

Système de bus d'entrée binaire Gira KNX sur rail DIN - 212600

Entrée binaire, 6 gang 10 - 230 V AC DC pour KNX. DRA plus. DRA entrées binaires pour la connexion de contacts. Les processus de commutation des contacts (p. ex. bouton d'éclairage de sécurité) sont convertis en télégrammes KNX. Les entrées peuvent se voir attribuer diverses fonctions ou être bloquées indépendamment les unes des autres dans le processus. Affichage du signal possible via les LED jaunes d'état.

Caractéristiques :

• Chaque entrée a une fonction complète. Toutes les fonctions orientées vers les canaux peuvent être paramétrées séparément pour chaque entrée.
• La transmission active des télégrammes d'entrée peut être retardée globalement en fonction du retour de la tension du bus ou de la programmation ETS.
• Le rebond et la limite de vitesse des télégrammes sont configurables.
• Affectation libre des fonctions commutation, variation, aveugle, transmetteur de valeur et compteur d'impulsions aux entrées.
• Bloqueur permettant de bloquer des entrées individuelles (polarité de l'objet bloqué réglable) pour les fonctions de commutation, de variation, de store et de transmetteur de valeur.
• Le comportement lors du rétablissement de la tension du bus peut être configuré séparément pour chaque entrée.

Fonction de commutation : Deux objets de commutation indépendants sont disponibles pour chaque entrée (les ordres de commutation peuvent être configurés individuellement), l'ordre pour le bord avant et le bord arrière peut être réglé indépendamment (ON, OFF, CHANGE, pas de réaction), la transmission cyclique indépendante de l'objet de commutation en fonction du bord ou en fonction de la valeur de l'objet peut être sélectionnée.

Fonction de gradation : fonctionnement sur une ou deux surfaces, possibilité de régler le temps entre la gradation et la commutation et la taille du pas de gradation, possibilité de répétition de télégrammes et de transmission de télégrammes d'arrêt.

Fonction aveugle : La commande peut être réglée avec un front montant (pas de fonction, UP, DOWN, CHANGE), le concept de fonctionnement peut être configuré (Step - Move - Step ou Move - Step), le temps entre le fonctionnement à court et à long terme peut être réglé (uniquement avec Step - Move - Step), le temps d'ajustement des lamelles peut être réglé.

Fonction transmetteur de valeur : le bord (bouton comme contact NO, bouton comme contact NC, interrupteur) et la valeur avec le bord peuvent être configurés, l'ajustement de la valeur avec le bouton en appuyant et en maintenant le bouton pour les transmetteurs de valeur est possible, l'unité auxiliaire de scène lumineuse avec fonction de mémoire et la sauvegarde de la scène sans appel préalable est possible.

Fonction de compteur d'impulsions : L'intervalle de comptage est réglable, les fronts (comptage avec front d'attaque, comptage avec front de fuite, comptage avec front d'attaque et de fuite) sont programmables, le nombre d'impulsions requises à l'entrée peut être configuré, le nombre de comptages requis pour un changement de compteur peut être configuré, chaque entrée comprend un compteur principal et un compteur intermédiaire, Le compteur principal et le compteur intermédiaire peuvent fonctionner séparément l'un de l'autre en tant que compteur avant ou arrière, les valeurs de début et de fin du compteur peuvent être définies via un paramètre ou un objet de communication, l'état du compteur peut être lu via KNX ou automatiquement, la performance après le fonctionnement du compteur est programmable, la réinitialisation du compteur d'impulsions via KNX (réinitialisation du compteur).

L'entrée binaire dispose de six entrées indépendantes dans la plage de tension de 10 à 230 V qui sont connectées aux signaux électriques.

Les entrées 1 à 3 et les entrées 4 à 6 partagent un potentiel de référence commun. Par conséquent, différents conducteurs externes peuvent être connectés pour chaque groupe d'entrée, par exemple : E1-E3 = L1 et E4-E6 = L2.

Évaluation des signaux de tension de courant continu (DC) ou de courant alternatif (AC).
