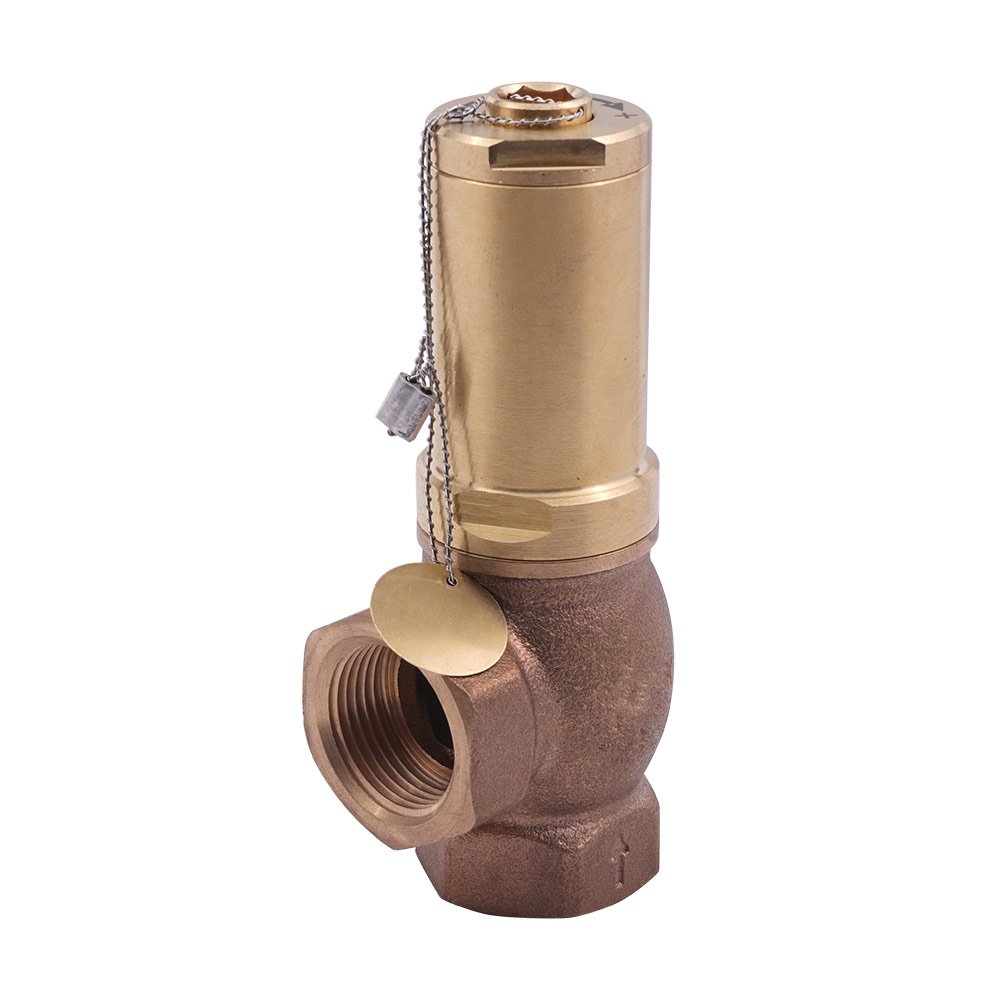

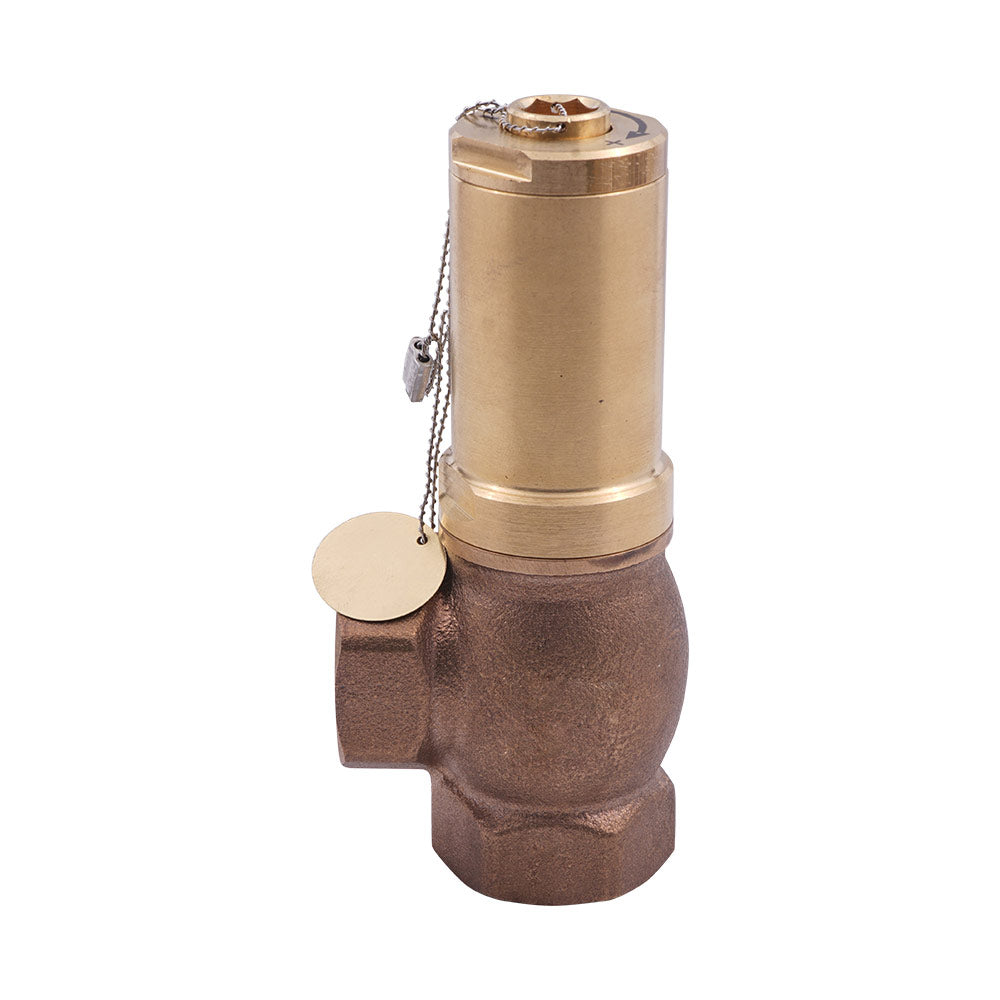

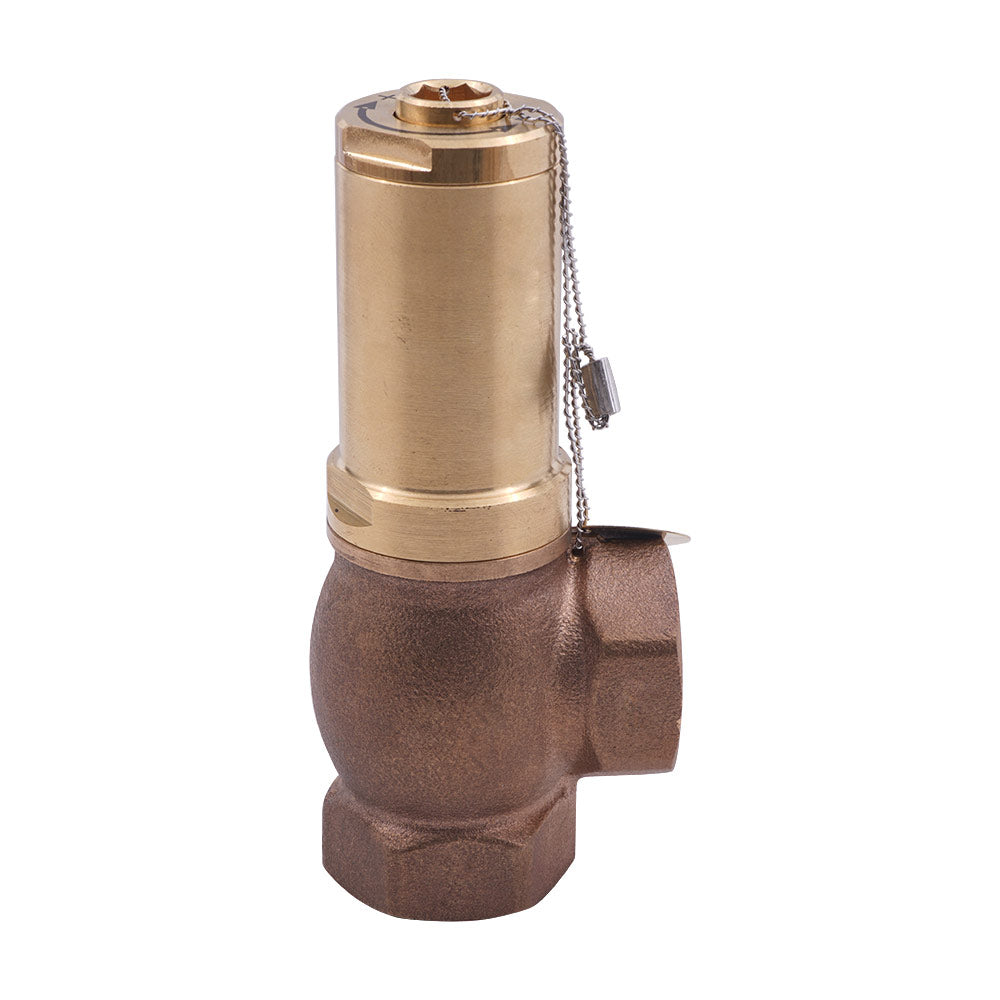

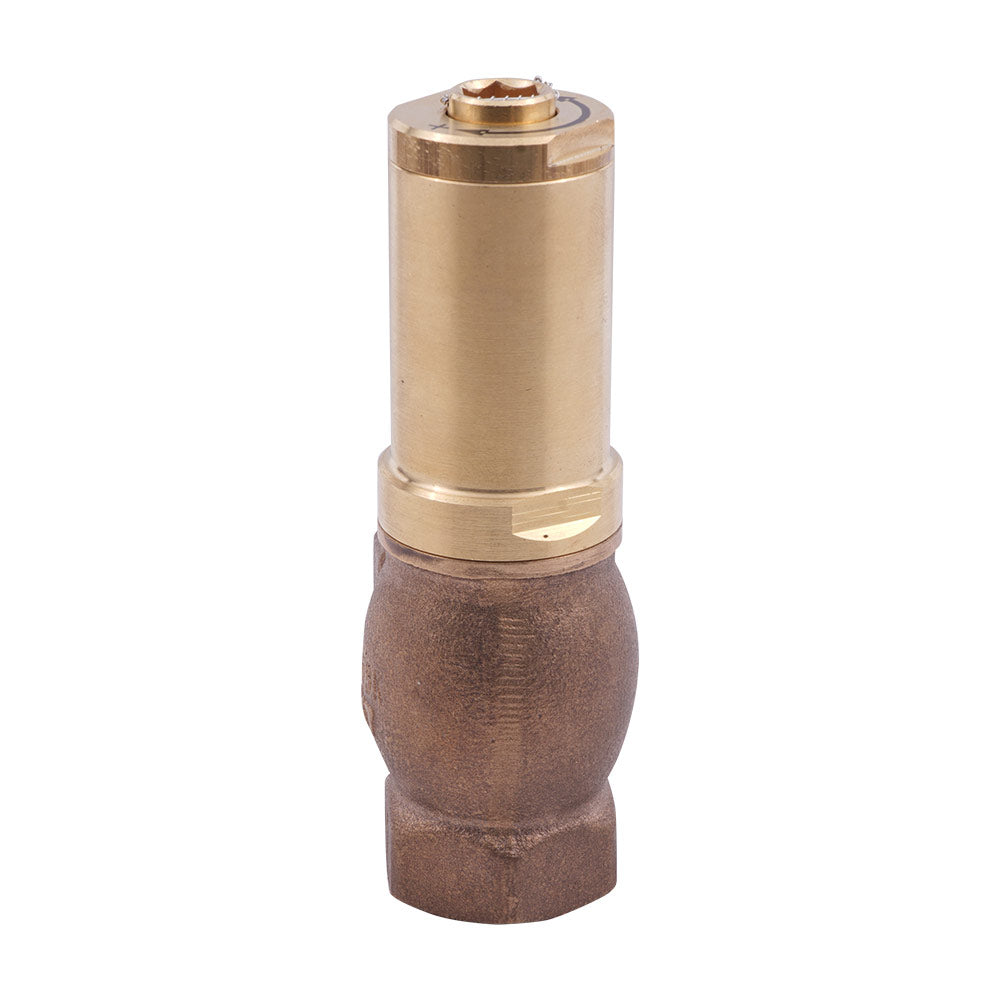

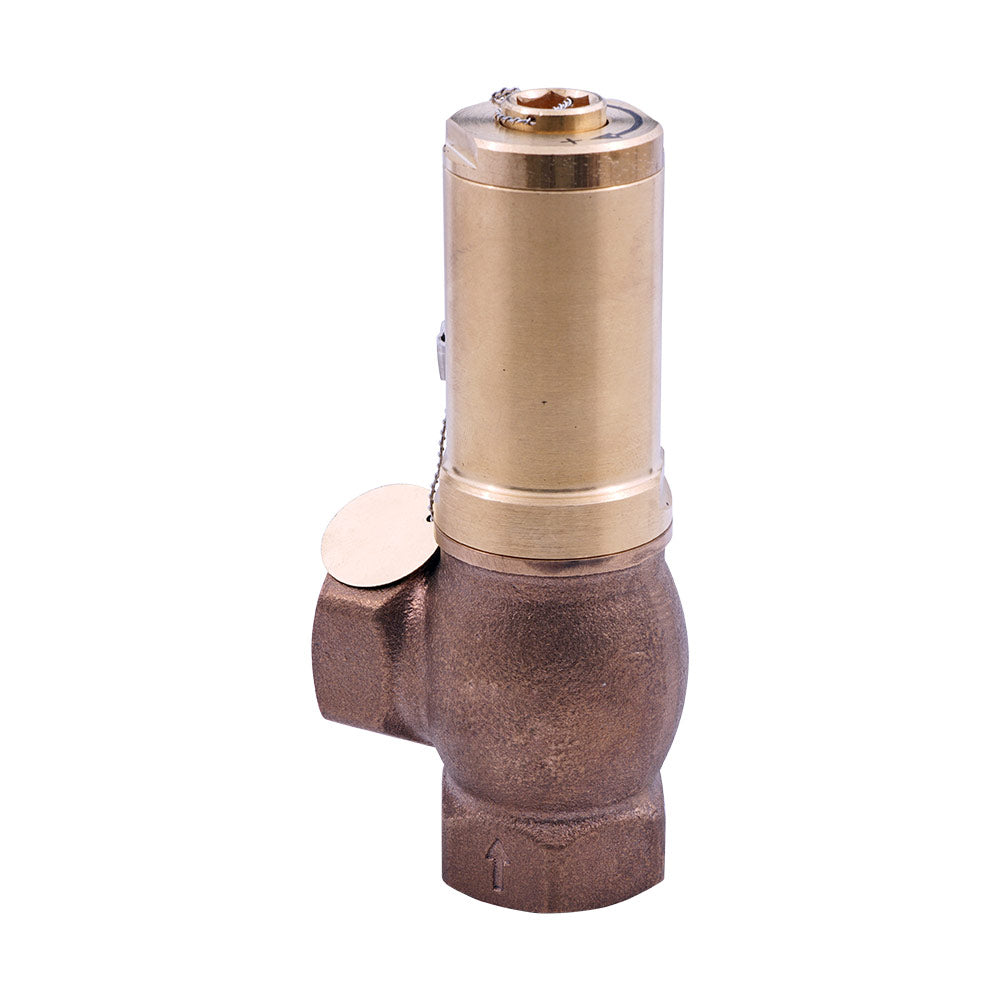

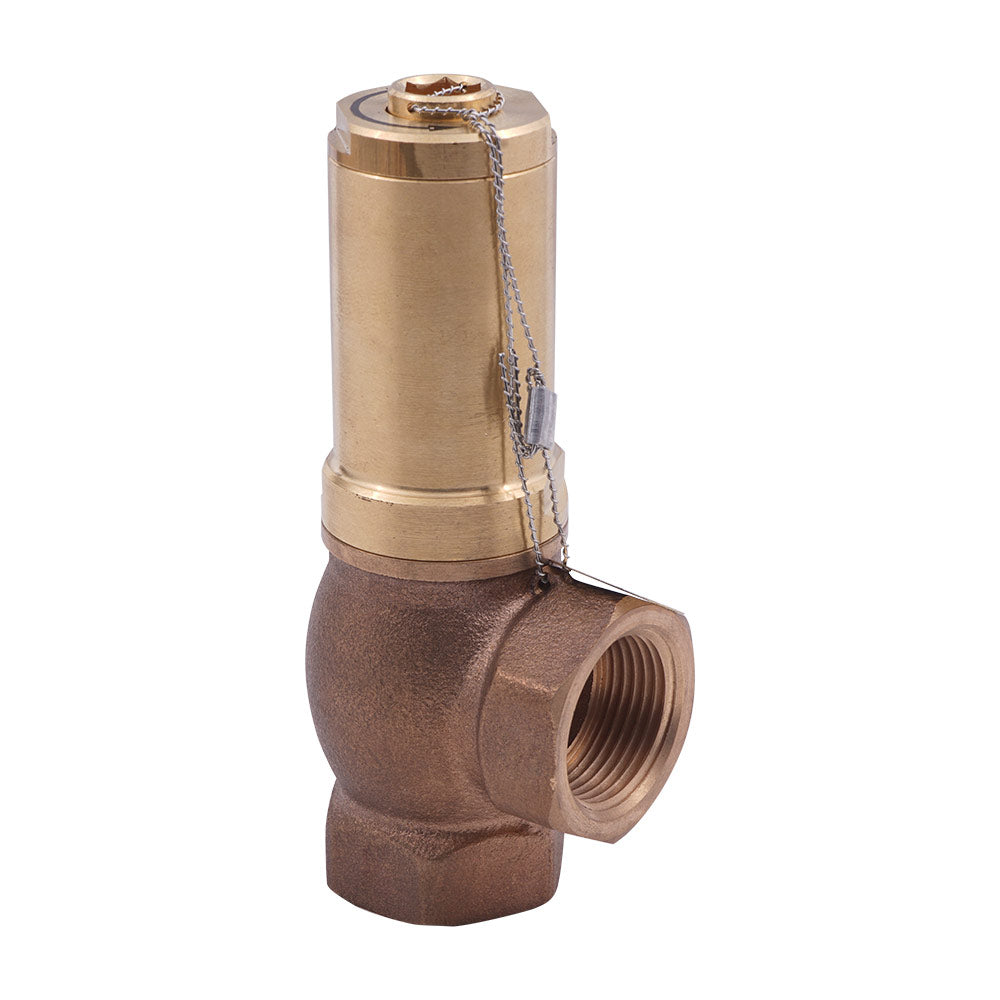

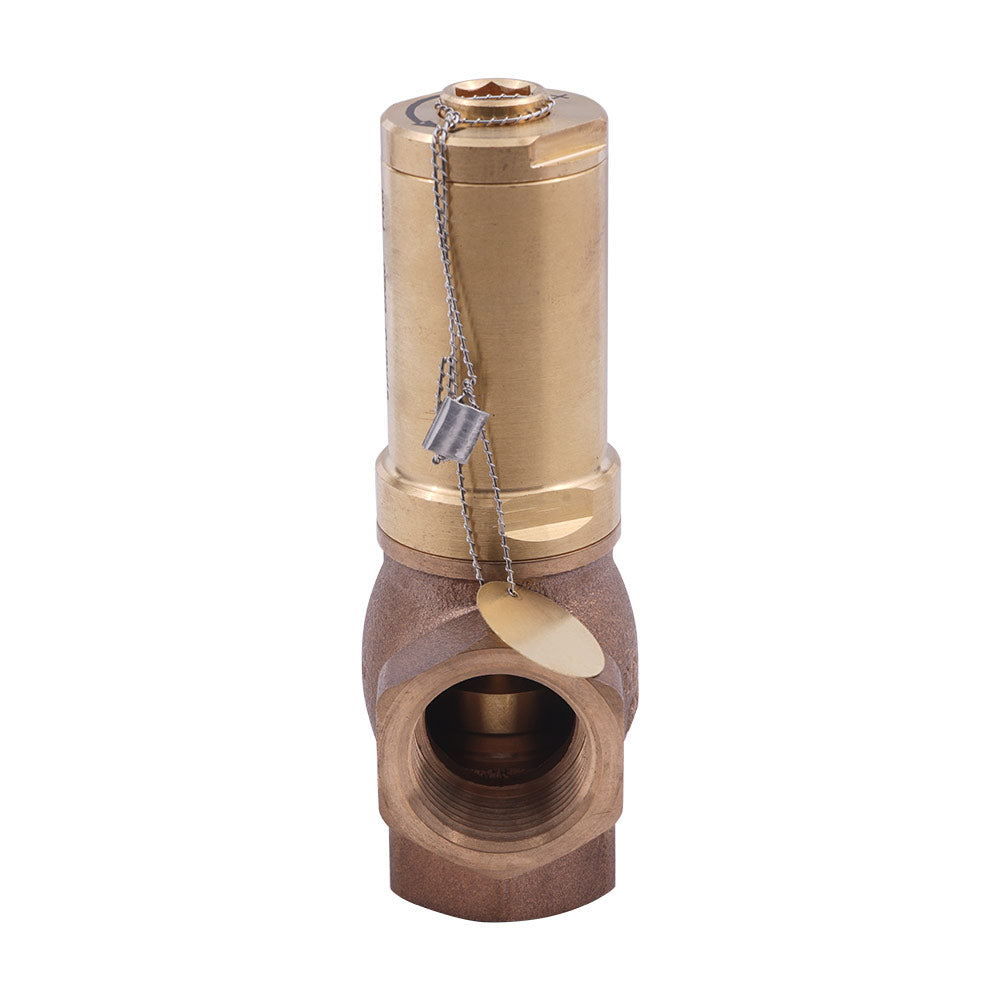

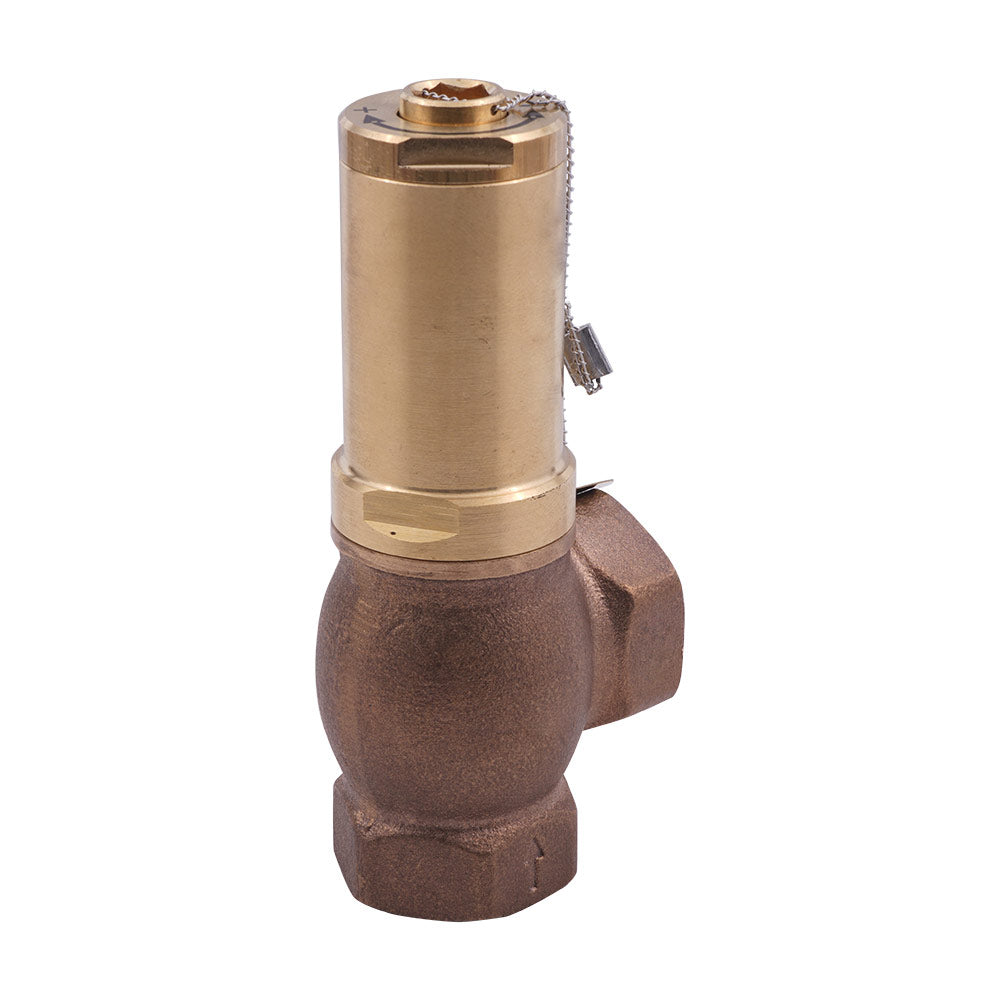

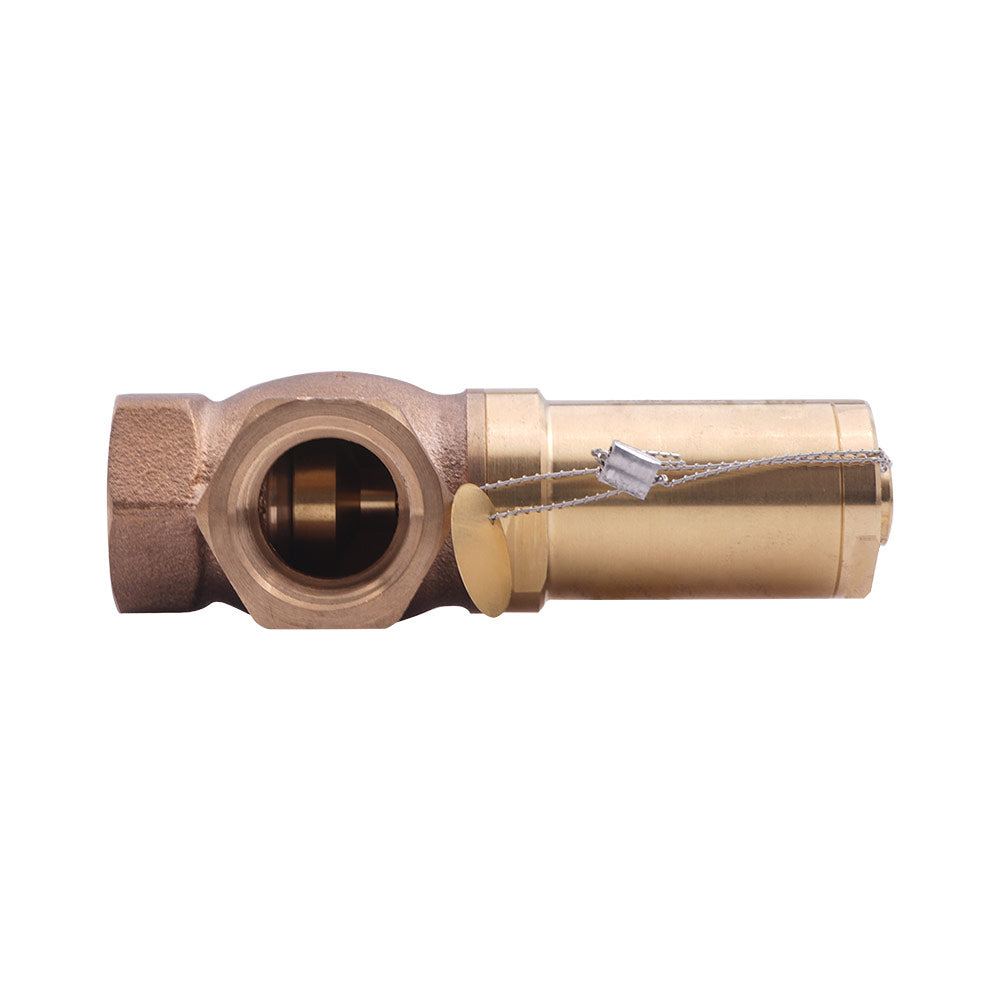

Soupape de décharge en laiton G1/2'' 0,5 - 2,5 bar / 7,25 - 36,25 psi

Une soupape de surpression (également appelée soupape de décharge) est utilisée pour limiter ou contrôler la pression dans un système. Il s'ouvre automatiquement à une pression donnée et assure une décharge proportionnelle et lente de la pression. Une application principale est la protection d'une pompe dans un circuit fermé.

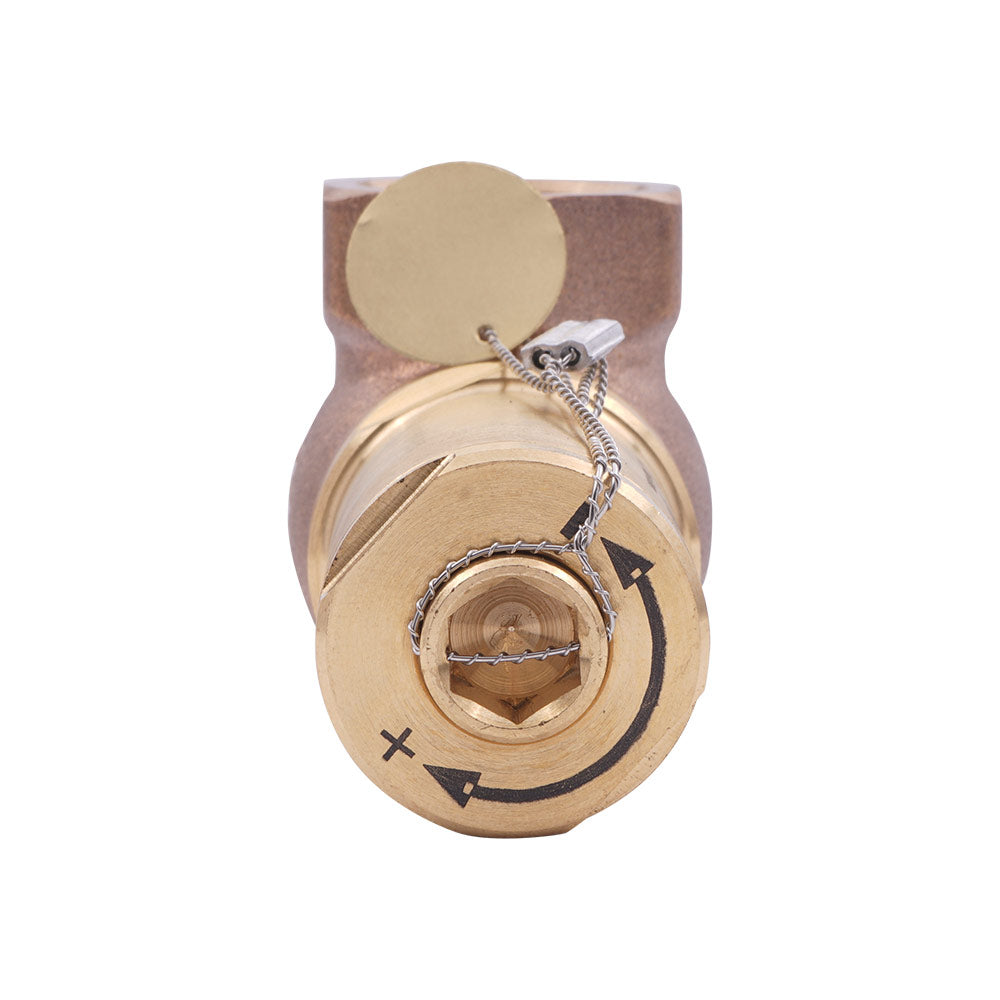

Vous pouvez régler manuellement la pression de consigne entre 0,5 et 2,5 bars (7,25 à 36,25 psi), mais dans un système à soupape de décharge unique, elle ne doit pas être réglée à un niveau supérieur à la pression de service maximale admissible (PSMA) du système. La valeur de la pression peut être ajustée à l'aide d'une clé allen sans démontage. La capacité de purge dépend de la pression de consigne avec une plage de 147 à 202 m3/h pour l'air et de 4,3 à 5,2 m3/h pour l'eau. Veuillez consulter notre fiche technique avec les capacités de purge pour différentes pressions.

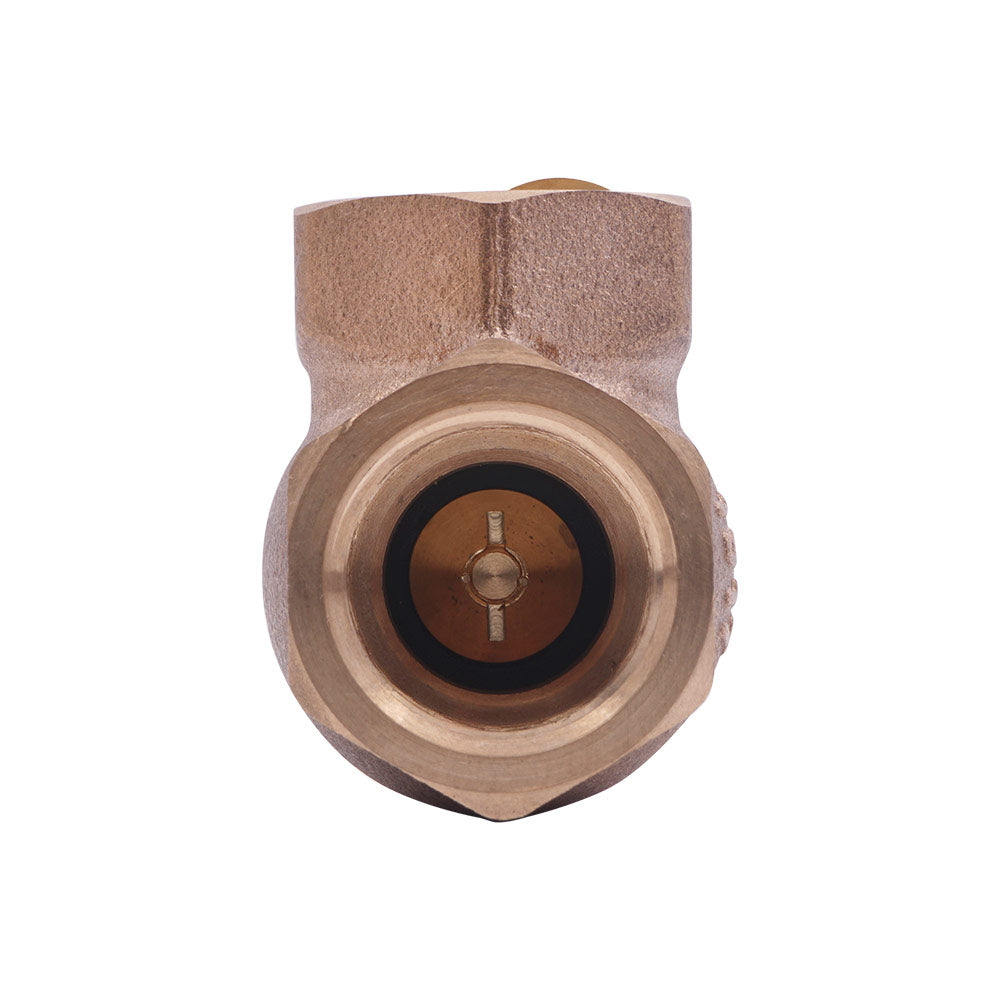

Cette vanne possède des orifices d'entrée et de sortie de G 1/2 pouce. Le matériau du boîtier est en laiton et les joints sont en FKM (FPM). Ce modèle convient à l'air comprimé, aux gaz ininflammables, à l'eau et autres fluides neutres et non toxiques, aux huiles minérales. La plage de température de cette soupape de sûreté est comprise entre -20 °C et 200 °C (-4 °F et 392 °F).

Pour :

• Sable pour l'air et les liquides
• Conception compacte et étanche aux gaz
• Peut être ajusté sans démontage
• Capacité de purge élevée de 202 m3/h pour l'air (5,2 m3/h pour l'eau)

Cons :

• Elle n'est pas considérée comme une soupape de sécurité car elle assure une décharge proportionnelle et lente de la pression

Série 617

Les soupapes de sûreté de la série 617 sont conçues pour s'ouvrir à une pression donnée et protéger votre application contre les surcharges. Il est également possible d'utiliser cette soupape comme soupape de décharge si la pression du système change souvent.

Les soupapes de sûreté 617 sont disponibles avec une large plage de pression de réglage entre 0,5 et 20 bar (7,25 et 290 psi), qui peut être ajustée manuellement. Contrairement aux soupapes de sécurité, les soupapes de décharge assurent une décharge progressive de la pression, tandis que les soupapes de sécurité assurent une décharge immédiate de la pression. Ils existent en différentes tailles avec des capacités de purge correspondantes. Le matériau d'étanchéité est soit FKM, soit PTFE. Ils conviennent pour l'air comprimé, l'eau, les huiles minérales et autres gaz ininflammables et fluides non toxiques.
