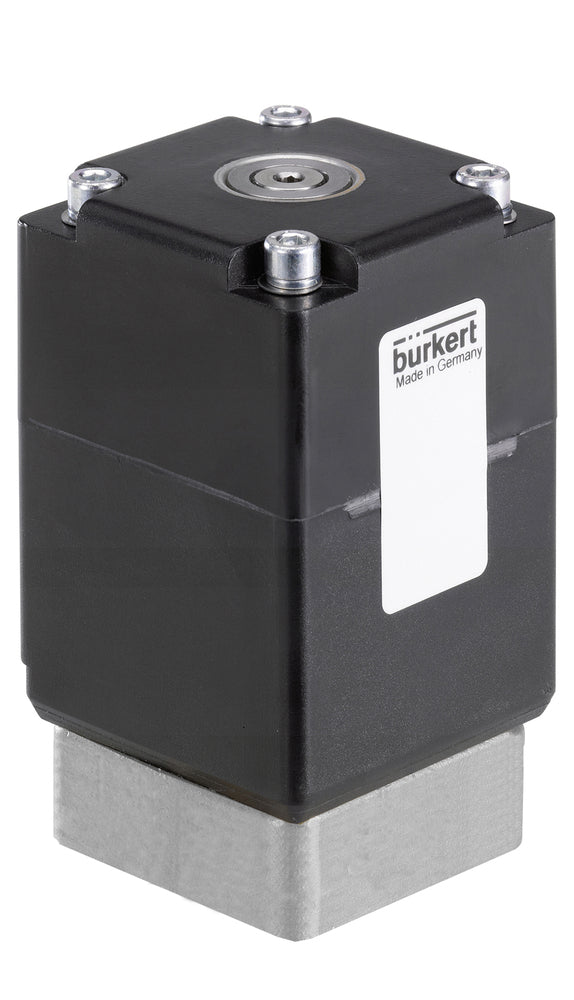

Électrovanne 45x45mm SFB Bride NC Aluminium FKM -1-10bar/-15-145psi 24VDC 2875 252501

Ceci est une électrovanne 2/2 voies à fonctionnement direct Burkert avec bride SFB 45x45 mm et une bobine 24 V CC. La vanne a un boîtier en aluminium avec joint FKM et une taille d'orifice de 3 mm. SFB est un design de bride spécifique à Burkert qui permet un montage compact de plusieurs vannes sur un collecteur. La fonction de circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Comme elle est à fonctionnement direct, aucune pression différentielle sur la vanne n'est nécessaire pour l'ouvrir. Convient pour une plage de pression de -1 à 10 bar (-15 à 145 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,25 m3/h, ce qui correspond à un débit de 4 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0,29, ce qui signifie 0,29 GPM à une chute de pression de 1 psi. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne. Le boîtier en aluminium est léger, a une résistance chimique limitée et est principalement utilisé pour des gaz inertes. Le joint FKM (caoutchouc fluoré ou Viton) a d'excellentes propriétés chimiques, est adapté à la plupart des huiles et des solvants, mais ne peut pas supporter l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

• Bonne protection contre l'environnement grâce à la classification IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
• Design de vanne compact
• Temps de réponse inférieur à 25 ms
• Le design de bride SFB permet un montage compact de plusieurs vannes sur un collecteur

Inconvénients :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La Bürkert 2875 est une vanne électromagnétique à plongeur à fonctionnement direct et est principalement utilisée pour des applications où le contrôle du débit est nécessaire (contrôle proportionnel). La vanne fonctionne de 0 à 25 bar et a une taille de port de 3/8 pouce ou 1/2 pouce (BSP ou NPT). Les tailles d'orifice varient de 2 à 9,5 mm. Pour des débits plus petits, les types 2871 et 2873 offrent une solution. Le débit peut être contrôlé à l'aide d'un contrôleur numérique (par exemple, les types Bürkert 8605 ou 8611). Des bobines protégées contre les explosions sont en option. Veuillez noter que le dimensionnement correct de la vanne (Kv) est crucial dans les configurations de contrôle de débit. Pour des conseils sur le choix de la vanne et si la vanne 2875 est adaptée à vos besoins, veuillez lire notre article sur les électrovannes proportionnelles ou contacter notre support technique.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
