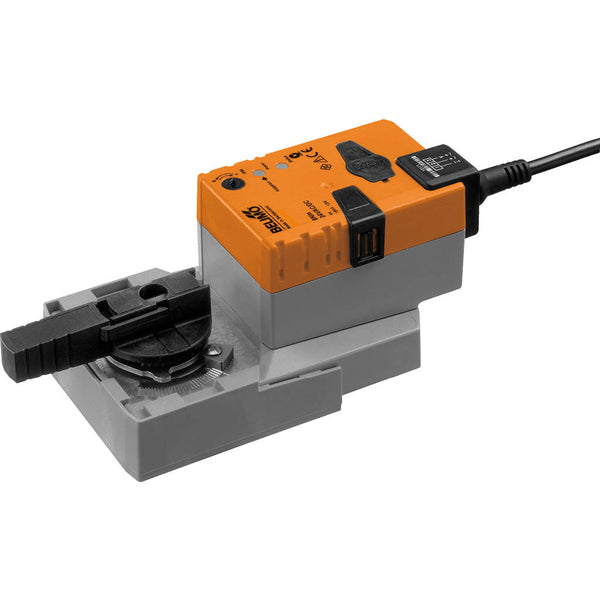

Belimo Actionneur 2-10V 24VAC/DC 8Nm IP54 9s NRQ24A-SR

Cet actionneur électrique Belimo est conçu pour contrôler les vannes quart de tour. L'actionneur délivre un couple de 8 Nm et peut ouvrir/fermer la vanne en 9 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V CA/CC et dispose d'un indicateur de positionnement visuel pour voir clairement la position de la vanne. L'actionneur est configuré avec un type de contrôle de 2-10 V et offre une rétroaction de position, garantissant un contrôle précis de son fonctionnement et une surveillance précise de sa position dans la plage de tension désignée. L'actionneur a un boîtier en plastique durable et a une protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 40 °C (-22 et 104 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne à boisseau sphérique à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur peut être commandé avec un signal de commande standard de 0-10 V et se déplace vers la position dictée par le signal de commande. La mesure de tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5% à 100% et comme signal de commande pour d'autres actionneurs. L'angle de rotation peut être ajusté avec des butées mécaniques. Lors de la première alimentation électrique, c'est-à-dire lors de la mise en service, l'actionneur effectue une adaptation où la plage de fonctionnement et la rétroaction de position s'ajustent à la plage de réglage mécanique. L'actionneur se déplace ensuite dans la position définie par le signal de commande.

Avantages :

• Rapidité d'action, 9 s
• Actionneur modulant avec un signal de commande de 2-10 V
• Déverrouillage manuel
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel
