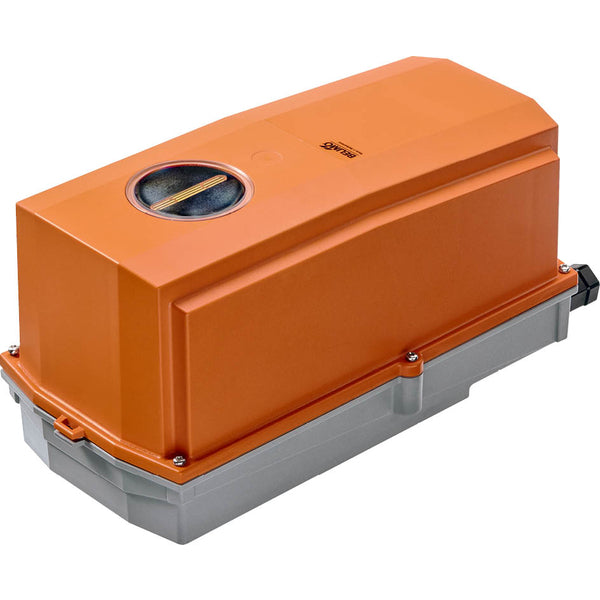

Actionneur Belimo 2-10V 24VAC/DC 40Nm MFT IP67 Borne 35s F05 GRC24G-MF-T-5

Cet actionneur électrique Belimo est conçu pour commander des vannes quart de tour. L'actionneur délivre un couple de 40 Nm et peut ouvrir/fermer la vanne en 35 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur se monte sur une vanne quart de tour avec des brides ISO 5211 F05. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP67. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). Un câble d'alimentation peut être facilement raccordé via le bornier.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur peut être commandé par un signal de commande standard de 0-10 V et se déplace dans la position dictée par le signal de commande. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. L'angle de rotation peut être réglé à l'aide de butées mécaniques. L'actionneur peut être utilisé à l'extérieur et est protégé contre les rayons UV, la pluie/la neige, la saleté/la poussière, l'humidité de l'air et les fluctuations de température importantes et fréquentes. Pour éviter la condensation interne, il est recommandé d'utiliser l'actionneur avec un chauffage commandé séparément et installé en usine. Le couvercle du boîtier doit être retiré pour la commande manuelle.

Pour :

• L'actionneur peut être monté sur la vanne via la bride ISO 5211 F05.
• Actionneur modulant avec un signal de commande de 2-10 V
• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position
• L'actionneur peut être utilisé à l'extérieur

Cons :

• Le temps d'ouverture/fermeture de 35 secondes est lent pour certaines applications.
