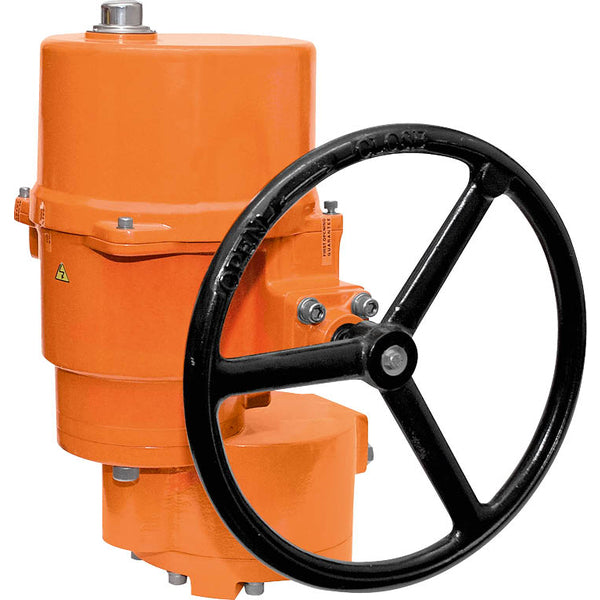

Actionneur Belimo 2-10V 230VAC 2000Nm IP67 MFT Bornes SPDT 61s F16 SY9-230A-MF-T

Cet actionneur électrique Belimo est conçu pour commander des vannes quart de tour. L'actionneur délivre un couple de 2000 Nm et peut ouvrir/fermer la vanne en 61 secondes. Cet actionneur nécessite une tension d'alimentation de 230 V AC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur se monte sur une vanne quart de tour avec des brides ISO 5211 F16. L'actionneur est doté d'un boîtier en aluminium durable et d'un indice de protection IP67. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 40 °C (-22 et 104 °F). L'actionneur est équipé de 2 interrupteurs auxiliaires SPDT. Un câble d'alimentation peut être facilement raccordé via le bornier.

Les butées mécaniques confinent l'actionneur entre -2 ° et 92 °. Les interrupteurs de fin de course internes perturbent l'alimentation en tension du moteur. En outre, un thermostat de moteur offre une protection contre les surcharges et interrompt l'alimentation en tension si l'actionneur fonctionne en dehors des températures spécifiées. Un chauffage interne empêche la formation de condensation. Les commutateurs auxiliaires intégrés sont dotés d'un revêtement or/argent qui permet de les intégrer dans des circuits à faible courant (gamme mA) ou à courant plus élevé (gamme A), conformément aux spécifications de la fiche technique. Cependant, dès que des courants plus importants sont appliqués, ne serait-ce qu'une seule fois, les contacts ne peuvent plus être utilisés dans la gamme des milliampères. Le volant peut fermer (tourner dans le sens des aiguilles d'une montre) et ouvrir (tourner dans le sens inverse des aiguilles d'une montre) la vanne papillon. Le volant reste immobile pendant que le moteur tourne. L'actionneur est connecté à un signal de commande standard et se déplace vers la position définie par le signal de commande. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. L'actionneur est adapté à une utilisation en extérieur et est protégé contre les rayons UV, la saleté/poussière, la pluie/neige et l'humidité de l'air.

Pour :

• L'actionneur peut être monté sur la vanne via la bride ISO 5211 F16.
• L'actionneur est équipé de 2 interrupteurs auxiliaires spdt
• Actionneur modulant avec un signal de commande de 2-10 V
• Annulation manuelle
• Montage direct simple
• Indicateur visuel de position
• L'actionneur peut être utilisé à l'extérieur
• Un chauffage interne empêche la formation de condensation.

Cons :

• Le temps d'ouverture/fermeture de 61 secondes est lent pour certaines applications.
