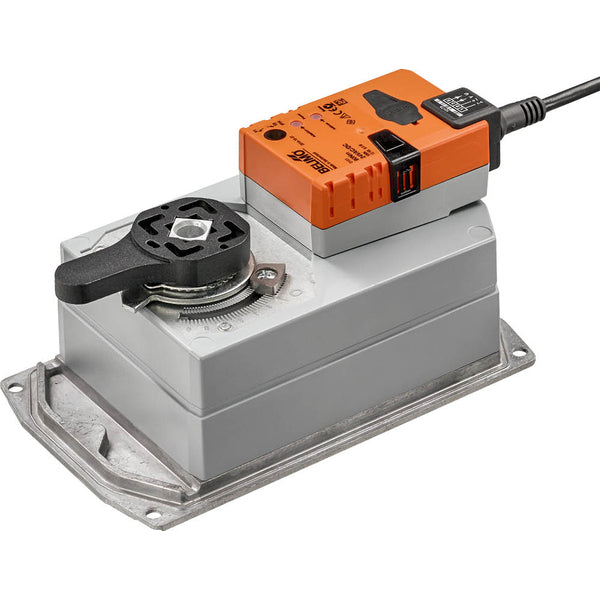

Actionneur Belimo 0-10/2-10V 24VAC/DC 90Nm IP54 150s F07 DR24A-MP-7

Cet actionneur électrique Belimo est conçu pour commander des vannes quart de tour. L'actionneur délivre un couple de 90 Nm et peut ouvrir/fermer la vanne en 150 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour de position dans la plage de 0-10 V ou 2-10 V, ce qui permet un contrôle précis et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur se monte sur une vanne quart de tour avec des brides ISO 5211 F07. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. En raison de sa caractéristique de couple non linéaire, l'actionneur ne convient qu'aux vannes papillon et non aux autres vannes. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne papillon. L'orientation du montage par rapport à la vanne papillon peut être choisie par incréments de 90°. L'actionneur se connecte à un signal de commande 0-10 V et se déplace vers la position définie par le signal. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. En mode bus, l'actionneur reçoit son signal de commande numérique du contrôleur de niveau supérieur via le bus MP et se déplace jusqu'à la position définie. La connexion U sert d'interface de communication sans fournir de tension de mesure analogique.

Pour :

• L'actionneur peut être monté sur la vanne via la bride ISO 5211 F07.
• Actionneur modulant avec un signal de commande de 0-10 V/2-10 V
• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position

Cons :

• Ne peut être utilisé que pour les vannes papillon
• Le temps d'ouverture/fermeture de 150 s est lent pour certaines applications.
