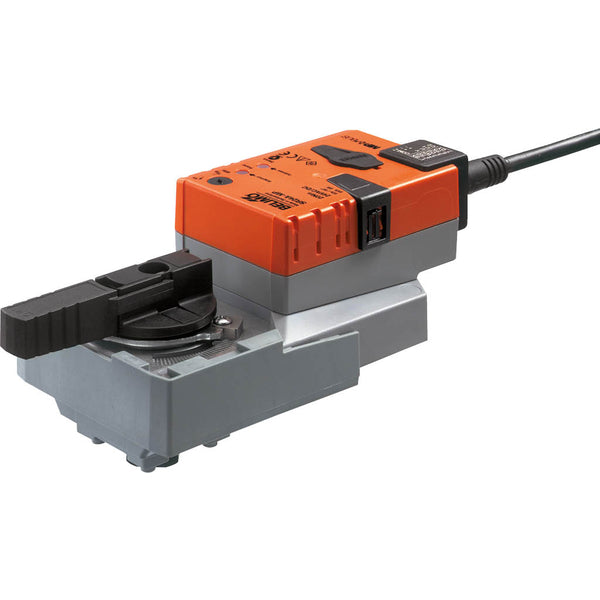

Actionneur Belimo 0-10/2-10V 24VAC/DC 20Nm IP54 90s SR24A-MP

Cet actionneur électrique Belimo est conçu pour la commande des vannes quart de tour. L'actionneur délivre un couple de 20 Nm et peut ouvrir/fermer la vanne en 90 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur de positionnement visuel pour bien voir la position de la vanne. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour de position dans la plage de 0-10 V ou 2-10 V, permettant un contrôle précis et une surveillance précise de sa position dans la plage de tension spécifiée. L'actionneur a un boîtier en plastique durable et a un indice de protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, l'actionneur n'a pas besoin d'interrupteurs de fin de course et s'arrêtera automatiquement lorsque la butée sera atteinte. Le remplacement manuel est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne à bille grâce à une seule vis. L'orientation de montage par rapport à la vanne à bille peut être choisie par incréments de 90°. L'actionneur se connecte avec un signal de commande 0-10 V et se déplace à la position définie par le signal. La mesure de tension est utilisée à la fois pour afficher visuellement la position de la soupape dans la plage de 0,5% à 100% et comme signal de commande pour d'autres actionneurs. En fonctionnement bus, l'actionneur reçoit son signal de commande numérique du contrôleur de niveau supérieur via le MP-Bus et se déplace à la position définie. La connexion U sert d'interface de communication sans fournir de tension de mesure analogique. L'angle de rotation peut être ajusté avec des butées mécaniques.

Pour :

• Actionneur modulateur avec un signal de commande de 0-10 V/2-10 V
• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position

Cons :

• Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
