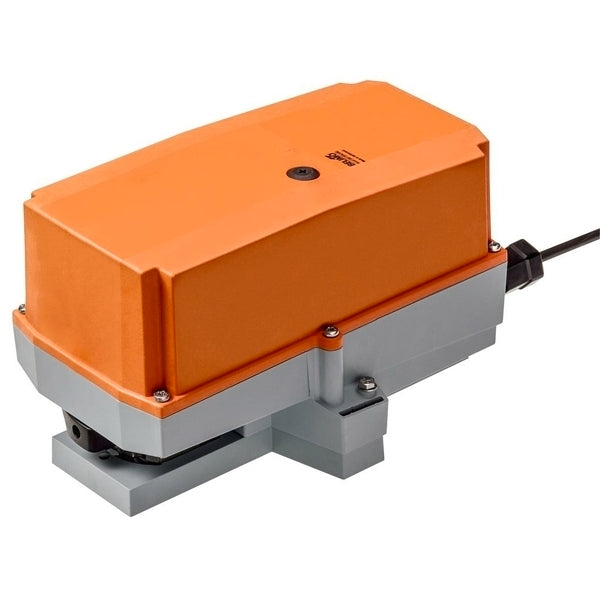

Actionneur Belimo 2&3-Point 100-240VAC 20Nm IP67 90s F05 SR230P-5

Cet actionneur électrique Belimo est conçu pour commander des vannes quart de tour. L'actionneur délivre un couple de 20 Nm et peut ouvrir/fermer la vanne en 90 secondes. Cet actionneur nécessite une tension d'alimentation de 100-240 V AC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur se monte sur une vanne quart de tour avec des brides ISO 5211 F05. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP67. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'angle de rotation peut être réglé à l'aide de butées mécaniques. L'actionneur est particulièrement adapté aux environnements difficiles tels que le séchage du bois, l'élevage, la transformation des aliments, l'agriculture, les piscines intérieures/bains, les salles de ventilation sur les toits et les applications extérieures générales. L'actionneur a passé plusieurs tests, notamment le test des gaz nocifs EN 60068-2-60, le test du brouillard salin EN 60068-2-52, le test ammoniacal DIN 50916-2, le test climatique IEC 60068-2-30, le test des désinfectants (animaux) et le test UV (rayonnement solaire au niveau du sol) EN 60068-2-5, EN 60068-2-63. Le couvercle du boîtier doit être retiré pour la commande manuelle.

Pour :

• L'actionneur peut être monté sur la vanne via la bride ISO 5211 F05.
• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position
• L'actionneur peut être utilisé à l'extérieur

Cons :

• Le temps d'ouverture/fermeture de 90 secondes est lent pour certaines applications.
