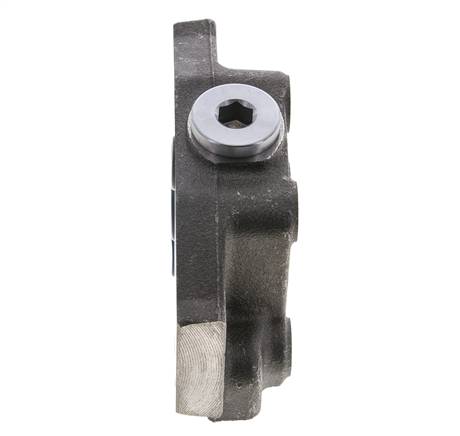

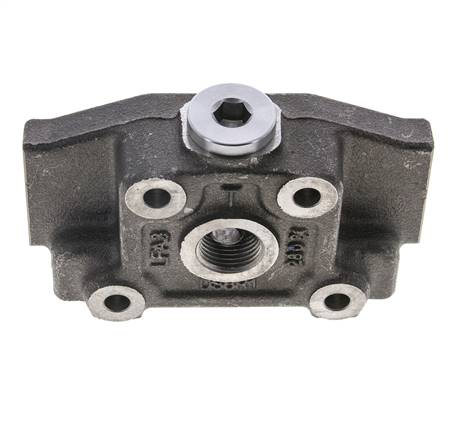

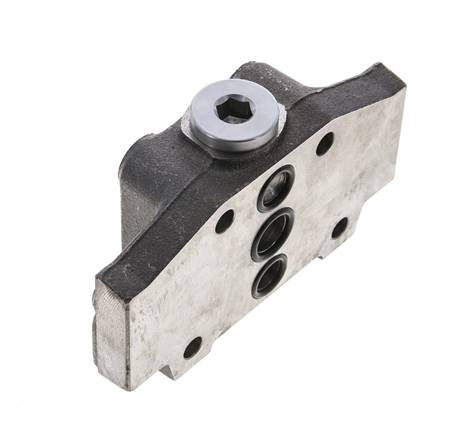

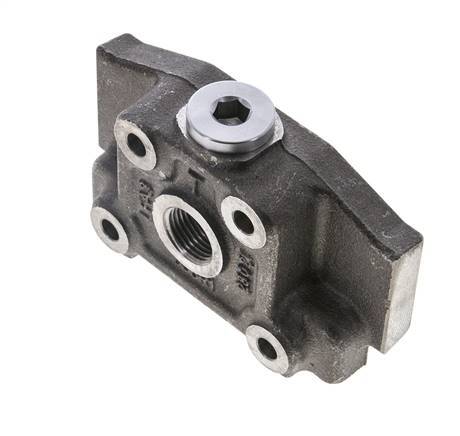

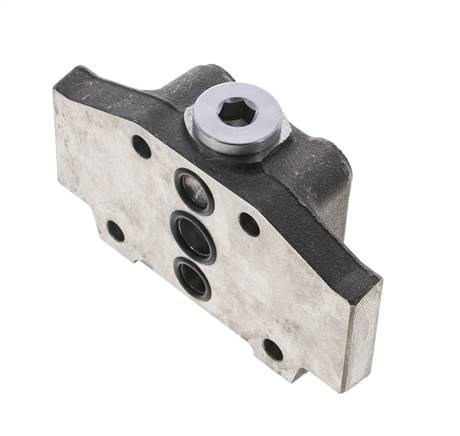

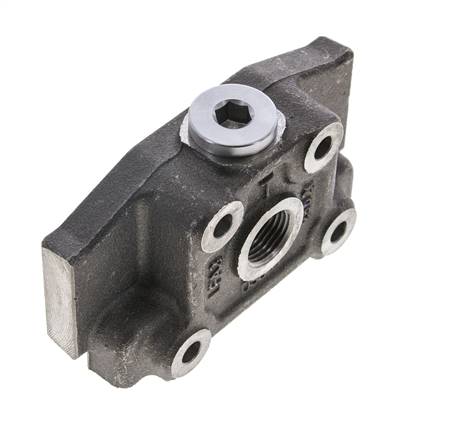

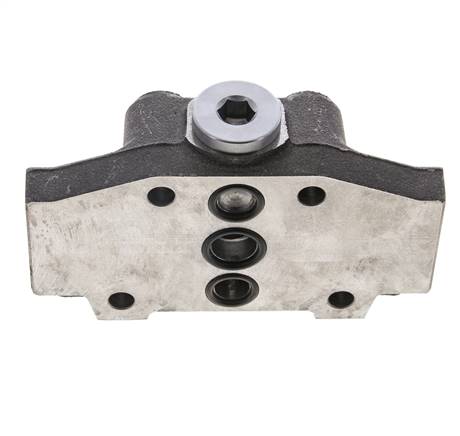

Section de sortie de distributeur hydraulique à levier manuel, orifice de réservoir G1/2

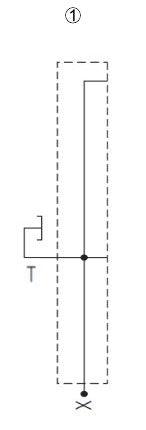

Section de sortie pour blocs modulaires de distributeurs hydrauliques à levier manuel. Ferme le bloc et renvoie l'huile au réservoir par l'orifice T (G1/2), y compris la circulation sans pression de P vers T lorsque tous les leviers sont au neutre. Pression de retour max. 35 bar. Joints NBR, pour hydraulique à huile minérale de -30 à +90 °C.
- Prix normal
- €59,89
- Prix normal
- €49,91
Description
La section de sortie ferme l'autre extrémité du bloc de commande, à l'opposé de la section d'entrée. Tout le débit de retour et la circulation au neutre quittent le bloc ici ; maintenez donc la pression dans la conduite de retour en dessous de 35 bar. Pour bloquer la circulation sans pression avec une pompe à cylindrée variable, ou pour transmettre le débit de la pompe à un second bloc de vannes, ajoutez le module centre fermé / power beyond. Associez-la à une section d'entrée, à une à neuf sections à levier et au jeu de tirants correspondant à ce nombre de sections, le tout à commander séparément.
Avantages :
- Retour sans pression du débit de la pompe au neutre
- Accepte le module pour centre fermé ou power beyond
- Une section de sortie dessert jusqu'à neuf sections à levier
Inconvénients :
- Ne constitue pas à elle seule un distributeur - nécessite une section d'entrée, des sections à levier et un jeu de tirants
Série :

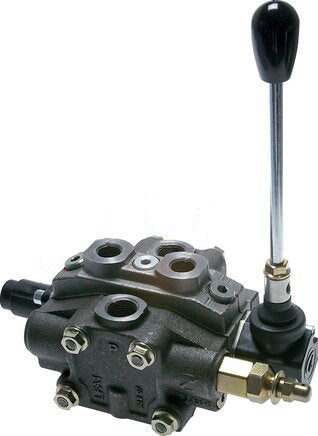

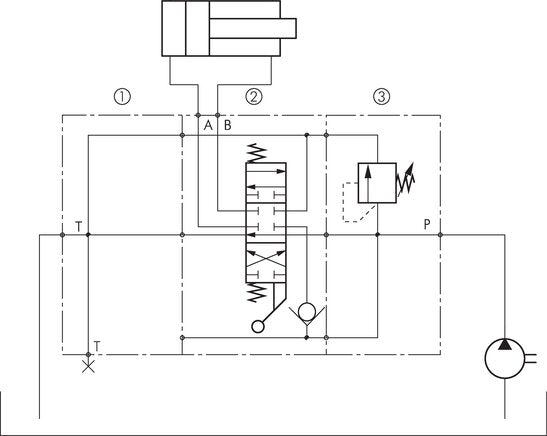

Distributeurs à levier manuel hydrauliques modulaires pour machines mobiles et industrielles. Un bloc de commande se compose d'une section d'entrée avec limiteur de pression réglable (40 à 320 bar), d'une à neuf sections à levier et d'une section de sortie, assemblées avec le jeu de tirants correspondant au nombre de sections. Les sections à levier sont à double effet, avec A et B bloqués ou reliés au réservoir au neutre, ou à simple effet avec A bloqué. Au neutre, le débit de la pompe retourne sans pression au réservoir par un canal de dérivation au neutre. En standard, les leviers sont rappelés au neutre par ressort ; des kits de crantage les maintiennent en position 1, 2 ou les deux. Un kit optionnel permet le centre fermé pour une pompe à cylindrée variable, ou le power beyond vers un second bloc. Orifices P et T G1/2, orifices A et B G3/8. Pression d'entrée jusqu'à 320 bar, pression de retour max. 35 bar. Débit nominal 50 l/min pour les blocs de 1 ou 2 sections à levier, 45 l/min pour 3 à 5, 40 l/min pour 6 ou 7 et 35 l/min pour 8 ou 9. Corps en acier et en plastique, joints NBR, pour huile minérale de 10 à 300 mm²/s de -30 à +90 °C. Aussi appelés distributeurs à éléments.
