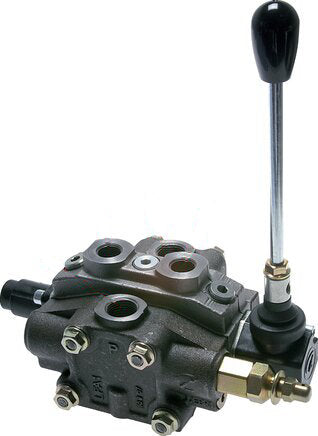

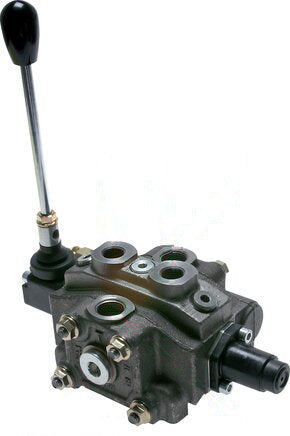

Section de distributeur hydraulique à levier manuel 3/3 voies simple effet 320bar

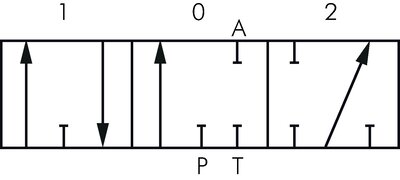

Utilisez-la pour un vérin simple effet qui rentre sous son propre poids ou sous l'action d'un ressort. Déplacez le levier de 13° dans un sens pour sortir le vérin et dans l'autre sens pour le laisser rentrer ; au neutre, A est bloqué et le vérin maintient sa position. Un canal de dérivation au neutre traverse chaque section. Au neutre, il est ouvert : le débit de la pompe passe donc sans pression vers la section suivante, puis retourne au réservoir, ce qui convient à une pompe à engrenages. Commandez séparément la section d'entrée, la section de sortie et le jeu de tirants adapté. Pour les vérins double effet, choisissez une section 4/3 voies.

Avantages :

• Le vérin maintient sa position au neutre (A bloqué)
• Circulation sans pression au neutre, adaptée aux pompes à engrenages
• Rappel par ressort au neutre, kits de crantage disponibles
• Jusqu'à neuf sections dans un même bloc de commande

Inconvénients :

• Nécessite une section d'entrée, une section de sortie et un jeu de tirants - à commander séparément
• Simple effet uniquement - pour les vérins double effet, choisissez une section 4/3 voies

Série :

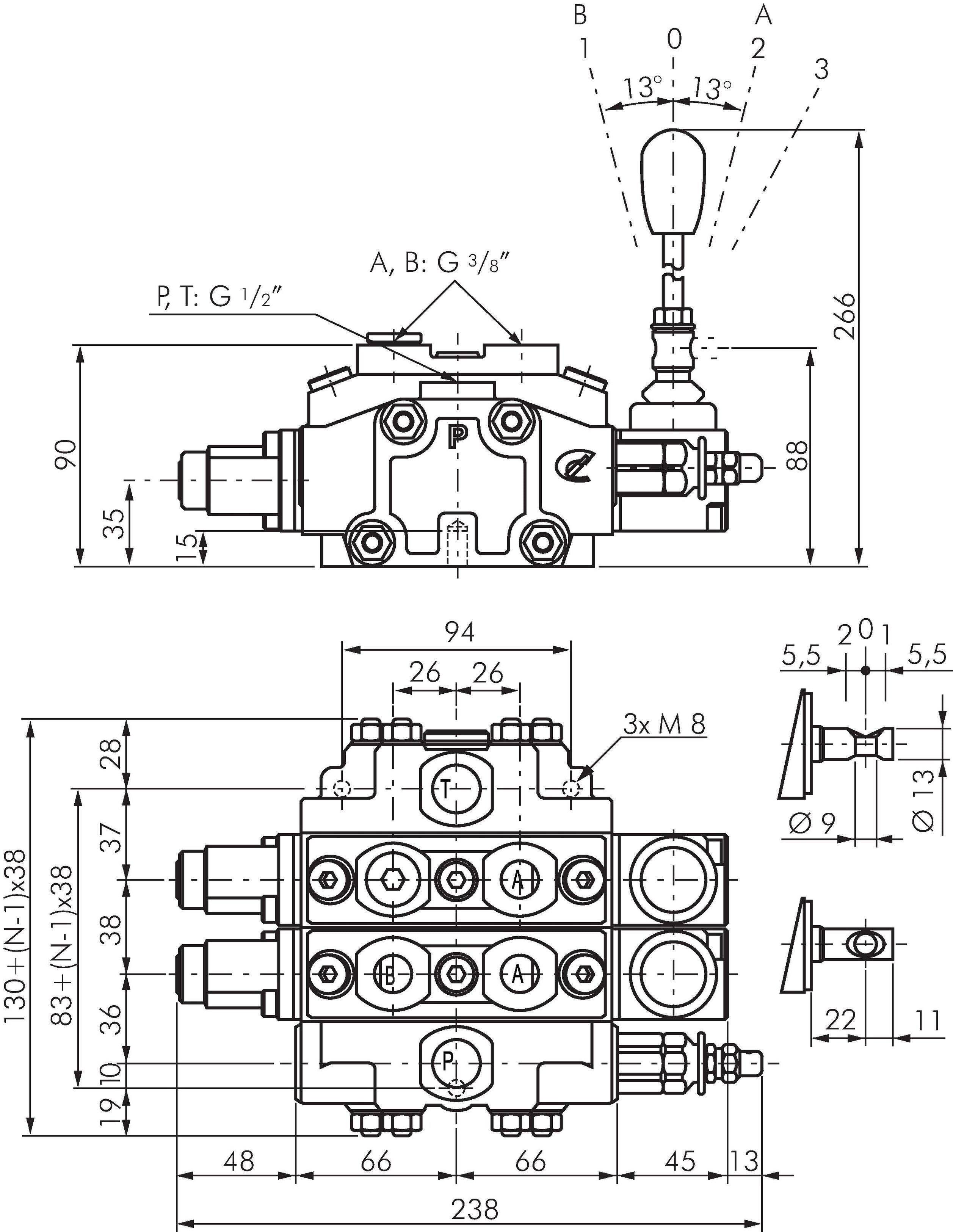

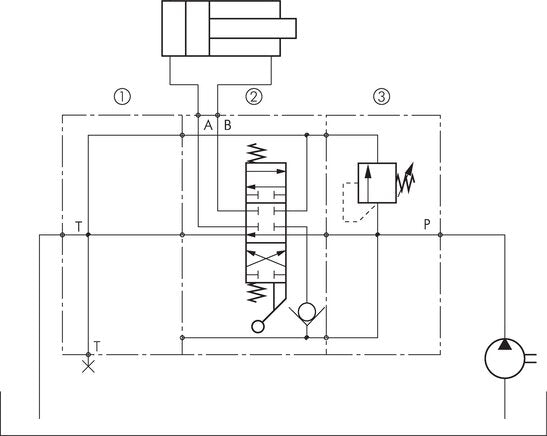

Distributeurs à levier manuel hydrauliques modulaires pour machines mobiles et industrielles. Un bloc de commande se compose d'une section d'entrée avec limiteur de pression réglable (40 à 320 bar), d'une à neuf sections à levier et d'une section de sortie, assemblées avec le jeu de tirants correspondant au nombre de sections. Les sections à levier sont à double effet, avec A et B bloqués ou reliés au réservoir au neutre, ou à simple effet avec A bloqué. Au neutre, le débit de la pompe retourne sans pression au réservoir par un canal de dérivation au neutre. En standard, les leviers sont rappelés au neutre par ressort ; des kits de crantage les maintiennent en position 1, 2 ou les deux. Un kit optionnel permet le centre fermé pour une pompe à cylindrée variable, ou le power beyond vers un second bloc. Orifices P et T G1/2, orifices A et B G3/8. Pression d'entrée jusqu'à 320 bar, pression de retour max. 35 bar. Débit nominal 50 l/min pour les blocs de 1 ou 2 sections à levier, 45 l/min pour 3 à 5, 40 l/min pour 6 ou 7 et 35 l/min pour 8 ou 9. Corps en acier et en plastique, joints NBR, pour huile minérale de 10 à 300 mm²/s de -30 à +90 °C. Aussi appelés distributeurs à éléments.
