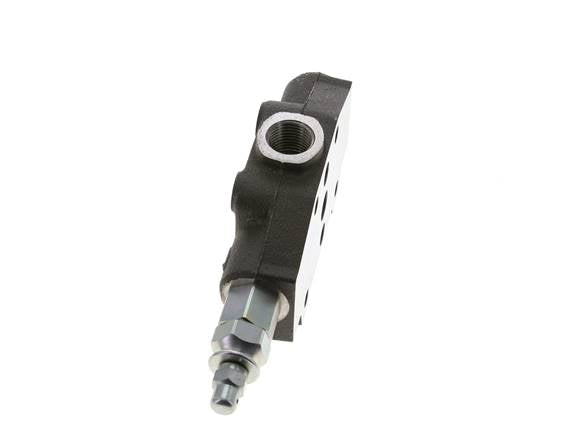

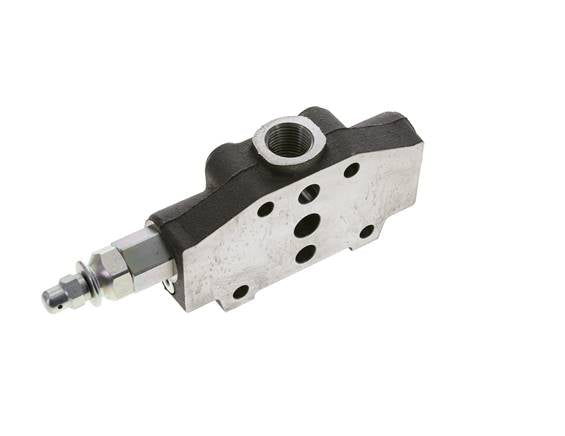

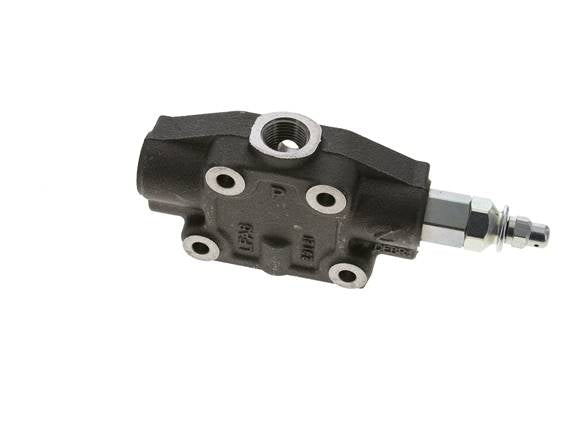

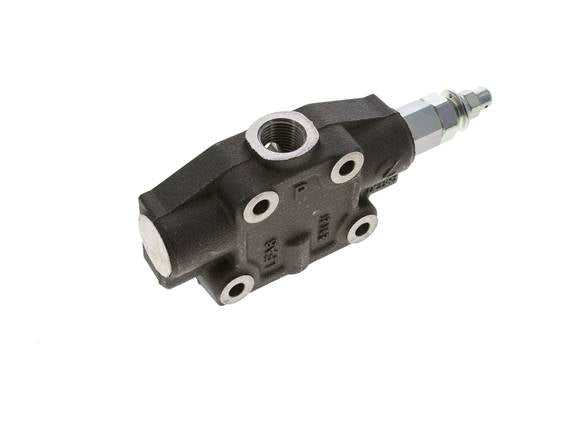

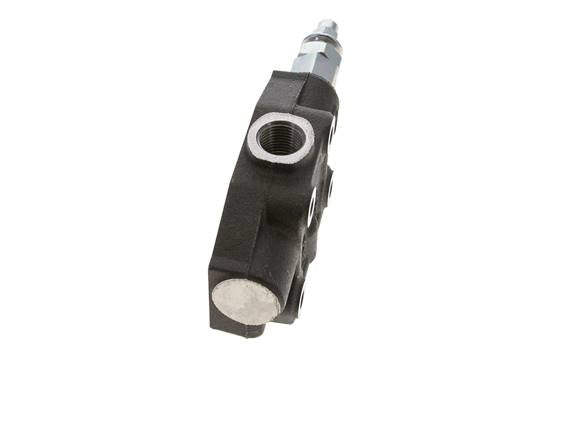

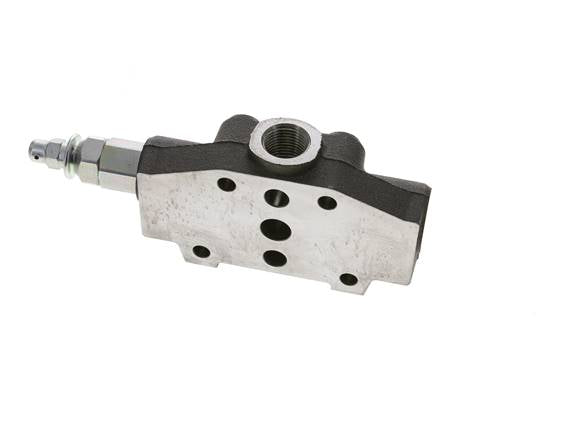

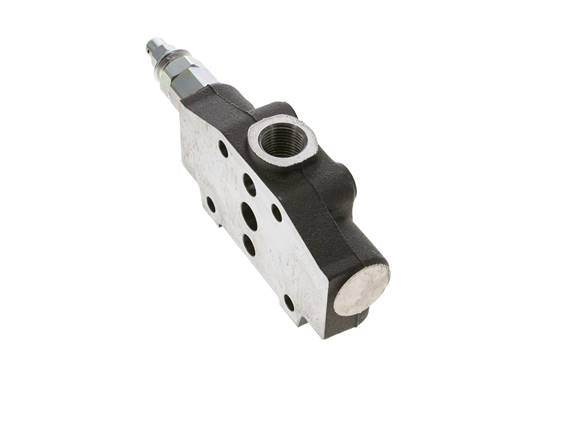

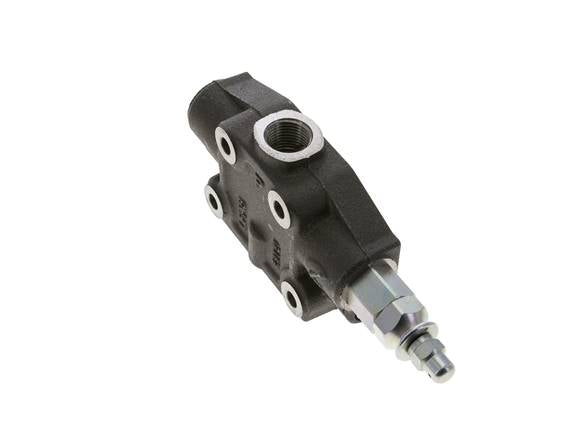

Section d'entrée de distributeur hydraulique à levier manuel, limiteur de pression 40-320bar
Section d'entrée avec limiteur de pression intégré pour blocs modulaires de distributeurs hydrauliques à levier manuel. Le limiteur de pression est réglable de 40 à 320 bar. Reçoit l'alimentation de la pompe à l'orifice P (G1/2) et protège l'ensemble du bloc contre les surpressions. Joints NBR, pour hydraulique à huile minérale de -30 à +90 °C.
- Prix normal
- €103,00
- Prix normal
- €85,83
Description

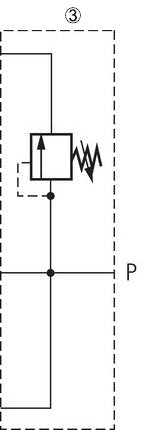

La section d'entrée ferme une extrémité du bloc de commande. Réglez le limiteur de pression sur la pression maximale que vos vérins et moteurs peuvent subir, entre 40 et 320 bar ; au-delà, l'huile est évacuée vers le réservoir. Lorsque tous les leviers sont au neutre, le débit de la pompe traverse le bloc sans pression vers la section de sortie, puis retourne au réservoir. Associez-la à une à neuf sections à levier, à une section de sortie et au jeu de tirants correspondant à ce nombre de sections, le tout à commander séparément.
Avantages :
- Limiteur de pression réglable de 40 à 320 bar
- Protège tout le bloc de commande contre les surpressions
- Une section d'entrée alimente jusqu'à neuf sections à levier
Inconvénients :
- Ne constitue pas à elle seule un distributeur - nécessite des sections à levier, une section de sortie et un jeu de tirants
Série :

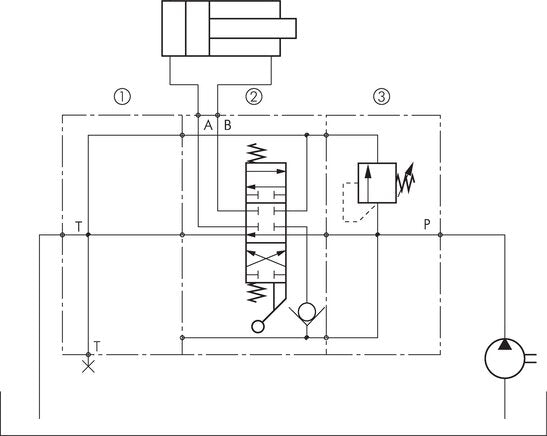

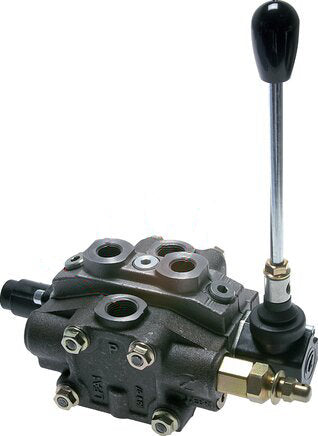

Distributeurs à levier manuel hydrauliques modulaires pour machines mobiles et industrielles. Un bloc de commande se compose d'une section d'entrée avec limiteur de pression réglable (40 à 320 bar), d'une à neuf sections à levier et d'une section de sortie, assemblées avec le jeu de tirants correspondant au nombre de sections. Les sections à levier sont à double effet, avec A et B bloqués ou reliés au réservoir au neutre, ou à simple effet avec A bloqué. Au neutre, le débit de la pompe retourne sans pression au réservoir par un canal de dérivation au neutre. En standard, les leviers sont rappelés au neutre par ressort ; des kits de crantage les maintiennent en position 1, 2 ou les deux. Un kit optionnel permet le centre fermé pour une pompe à cylindrée variable, ou le power beyond vers un second bloc. Orifices P et T G1/2, orifices A et B G3/8. Pression d'entrée jusqu'à 320 bar, pression de retour max. 35 bar. Débit nominal 50 l/min pour les blocs de 1 ou 2 sections à levier, 45 l/min pour 3 à 5, 40 l/min pour 6 ou 7 et 35 l/min pour 8 ou 9. Corps en acier et en plastique, joints NBR, pour huile minérale de 10 à 300 mm²/s de -30 à +90 °C. Aussi appelés distributeurs à éléments.
