Schneider Electric Rail peigne - A9XPH524
Avis : Ce produit sera discontinué à l'avenir

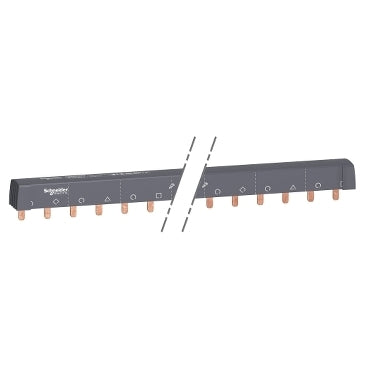

Ce rail en peigne de la série Acti9 de Schneider Electric Merlin Gerin est utilisé pour interconnecter les phases et le neutre. Le rail de raccordement isolé comporte 2 pôles et 24 modules. En outre, le rail en peigne a une section de 16 mm² et un courant continu nominal de 100A.
Avis : Ce produit sera discontinué à l'avenir
Description
Ce jeu de barres horizontal Acti 9 avec des modules de 18 mm convient à Acti 9 iC60 ou Acti 9 iK60 et peut être coupé. Ce produit est conçu pour des installations à 3 (N+L). Le type est N-L1-N-L2-N-L3 (Neutre, Ligne). Il s'agit d'un lot de 1 appareil. Il convient pour 12 appareils (1P+N). La longueur est de 430 mm.
Le nombre total de modules de 18 mm est de 24. Le diamètre de la broche est de 16 mm2. Le type de connexion électrique est le PIN. Le nombre de phases est de 3 et le nombre de pôles est de 4. Le courant de fonctionnement nominal Ie à 40°C est de 100A. Le courant de court-circuit Isc est compatible avec la capacité de déclenchement des disjoncteurs Schneider Electric. La tension d'isolation nominale de l'Ui est de 500VAC. La tension nominale de fonctionnement de l'Ue est de 415 V AC. La couleur de l'appareil est le blanc (RAL 9003). Le degré de pollution est de 3.
Selon la norme IEC 60695-2-1, la résistance au feu à 960°C dans les 30 ans est auto-extinguible. Il est conforme aux normes IEC 60947-7-1 et IEC 61439-2.
