Schneider Electric Bloc terminal de distribution INS - LGY416048
Avis : Ce produit sera discontinué à l'avenir

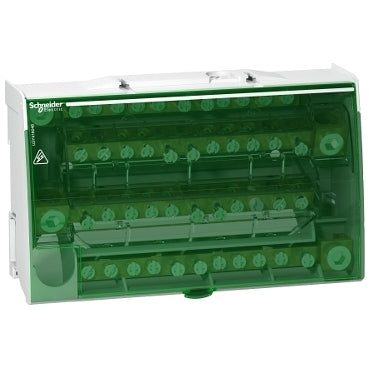

Bornier de distribution INS Schneider Electric, section de conducteur 70mm², 4 pôles.
Avis : Ce produit sera discontinué à l'avenir
Description
Les blocs de distribution Linergy DS peuvent être montés sur un rail DIN standard ou sur une plaque de montage. Ce produit est destiné aux installations 4P. Le nombre de pôles est de 4. La capacité totale de connexion est de 48 ports (4x12). Le courant de fonctionnement nominal Ie est de 160A. Le courant nominal de crête de la résistance est de 22 kA pour Ipk/60 ms et de 36 kA pour Ipk/ms.
Le courant de courte durée Icw selon la norme IEC/EN 60947-7-1 est de 8,4kA ms/1s. La largeur du nombre de modules de 9 mm est de 18. La capacité de connexion est de 1 x 12 mm de diamètre, 3 x 9 mm de diamètre ou 4 x 6,5 mm de diamètre. La tension d'isolation nominale (Ui) est de 500V AC et la tension d'impulsion nominale (Uimp) est de 8kV. La tension nominale de fonctionnement de l'Ue est de 230V AC (Ph/N) ou 440V AC (Ph/Ph).
La fréquence de fonctionnement est de 50Hz ou 60Hz. Le degré de pollution est de 3. La catégorie de surtension est III. Selon la norme IEC/EN 60947-1, la résistance diélectrique est de 2500VAC. La section du noyau est de 70 mm2.
Les dimensions sont les suivantes : 100 mm (H) x 174 mm (L) x 50,5 mm (P). Le poids est de 567 g. La température de fonctionnement est comprise entre -25°C et + 55°C. Il est conforme aux normes IEC/EN 60947-7-1 et IEC/EN 61439-1 & 2.
