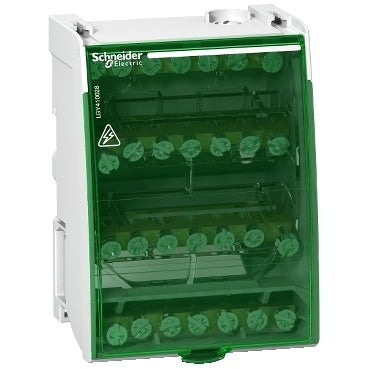

Schneider Electric Bloc terminal de distribution INS - LGY410028

Les blocs de distribution Linergy DS peuvent être montés sur un rail DIN standard ou sur une plaque de montage. Ce produit est destiné aux installations 4P. Le nombre de pôles est de 4. La capacité totale de connexion est de 28 trous (4x7). Le courant de fonctionnement nominal Ie est de 100A. Le courant nominal de crête de la résistance est de 14 kA pour Ipk/60 ms et de 24 kA pour Ipk/ms. Le courant de courte durée Icw selon la norme IEC/EN 60947-7-1 est de 3kA ms/1s. La largeur du nombre de modules de 9 mm est de 8. La capacité de connexion des bornes est de 2 x 7,5 mm de diamètre ou de 5 x 5,5 mm de diamètre. La tension d'isolation nominale (Ui) est de 500V AC et la tension d'impulsion nominale (Uimp) est de 8kV. La tension de fonctionnement nominale de l'Ue est de 230V AC (Ph/N) ou 440V AC (Ph/Ph). La fréquence de fonctionnement est de 50Hz ou 60Hz. Le degré de pollution est de 3. La catégorie de surtension est III. Selon la norme IEC/EN 60947-1, la résistance diélectrique est de 2500VAC. Les dimensions sont les suivantes : 100 mm (H) x 71 mm (L) x 50,5 mm (P). Le poids est de 210g. La température de fonctionnement est comprise entre -25°C et + 55°C. Il est conforme aux normes IEC/EN 60947-7-1 et IEC/EN 61439-1 & 2.
