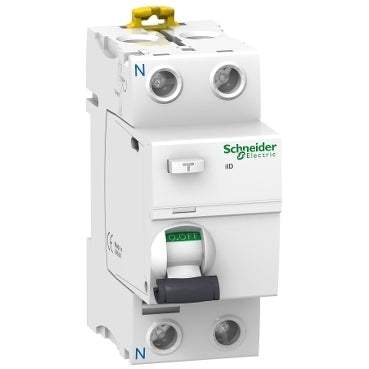

Schneider Electric Acti 9 Dispositif à courant résiduel - A9R35263

Acti9 iID est un disjoncteur différentiel modulaire et fiable. Il s'agit d'un disjoncteur 2P avec un courant nominal de 63A, une sensibilité aux fuites à la terre de 300mA et une classe de protection de type A-SI. Ce produit protège contre les chocs électriques dus à un contact indirect et contre les risques d'incendie, en assurant la fonction de déconnexion des circuits électriques en cas de défaut de mise à la terre. Son indicateur unique Visitrip réduit le temps d'intervention en montrant l'appareil défectueux à l'aide d'un indicateur mécanique sur sa face avant.

Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur la bascule, indiquant l'ouverture complète des poteaux et permettant la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. Le pouvoir de coupure et de court-circuit nominal (Im/IΔm) est de 1500A, et le courant de court-circuit nominal conditionnel (Inc/IΔc) est de 10kA. Le disjoncteur a une endurance électrique allant jusqu'à 15000 cycles et une endurance mécanique allant jusqu'à 20000 cycles.

La tension opérationnelle (Ue) est comprise entre 220VAC et 240VAC. La tension d'isolation nominale (Ui) est de 500VAC, et la tension de résistance aux chocs nominale (Uimp) est de 6kV. La fréquence est de 50Hz ou 60Hz. Ce produit peut être monté sur rail DIN. Il est blanc (RAL9003) et a des dimensions de (L) 36 mm x (H) 91 mm x (P) 73,5 mm, pour un poids de 0,21 kg.

Selon la norme IEC 60529, le degré de protection est IP20 et IP40 dans un boîtier. La température de fonctionnement est comprise entre -25°C et 60°C, et la température de stockage entre -40°C et 85°C.
