Belimo Vanne De Régulation 3 Voies G3/4 Kvs0.4 R506K

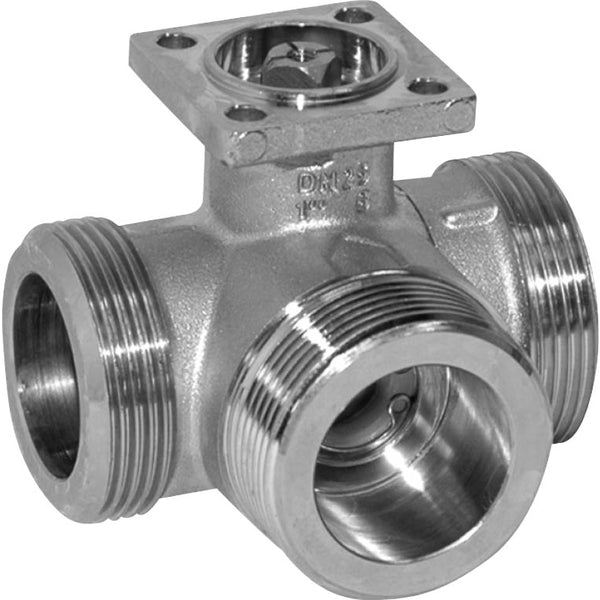

Il s'agit d'un robinet à boisseau sphérique Belimo caractérisé à 3 voies avec un boîtier en laiton nickelé et un joint d'étanchéité en EPDM. Le diamètre de l'alésage de la vanne est de DN 10 et la taille de l'orifice est de G 3/4 pouce avec des filets mâles. Grâce à son disque de caractérisation intégré, il assure un contrôle du débit à pourcentage égal, ce qui permet une régulation précise et constante du débit du fluide. La pression différentielle maximale est de 2 bars. La vanne peut fonctionner entre 6 et 100 °C (43 et 212 °F). La valeur Kv de la vanne est de 0,4 m3/h, ce qui équivaut à une valeur Cv de 0,46 gpm. La vanne est conçue pour être utilisée avec le servomoteur Belimo 3 points ou modulant. L'installation des servomoteurs Belimo sur cette vanne est facilitée par la conception du boulon central. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

Pour :

• Le disque de caractérisation intégré garantit un contrôle du débit à pourcentage égal
• Installation très facile des servomoteurs Belimo avec le boulon central

Série:

Cette série de robinets à tournant sphérique Belimo est conçue pour être utilisée dans les systèmes ouverts et fermés d'eau froide et d'eau chaude. Ces vannes jouent un rôle crucial dans la régulation modulante des systèmes de traitement de l'air et de chauffage du côté de l'eau. Ils sont notamment étanches aux bulles d'air, ce qui garantit un fonctionnement efficace et continu. Avec des tailles allant de DN15 à DN50, ils offrent une grande polyvalence pour répondre aux exigences de différents systèmes. Cette série offre des performances fiables et contribue de manière significative au fonctionnement optimal des systèmes CVC.
