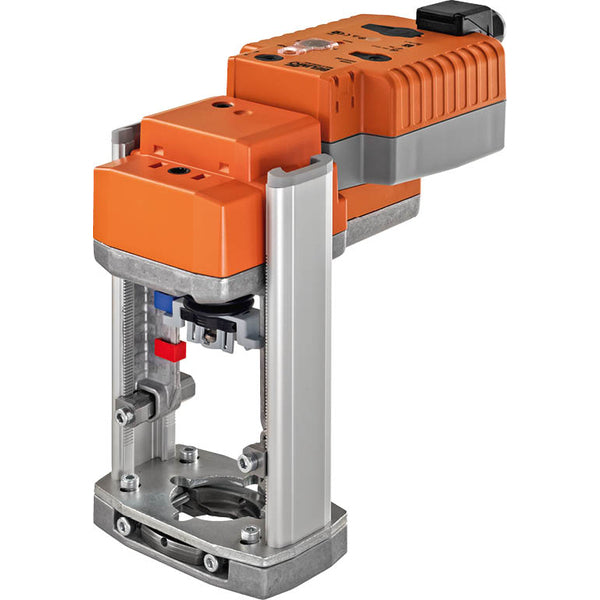

Robinet à soupape Retrofit Actionneur modulant 0-10/2-10V à sécurité intégrée 20mm 24 V AC/DC 1000N IP54 Belimo

Ce servomoteur électrique linéaire Belimo est conçu pour commander des robinets à soupape. La longueur de la course est de 20 mm. L'actionneur délivre une force de 1000 N et peut ouvrir/fermer la vanne en 150 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur utilise le protocole de communication MP-Bus et fournit un retour de position dans la plage de 0-10 V ou 2-10 V, ce qui permet un contrôle précis et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur positionne simultanément la vanne pendant que les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne revient automatiquement en position ouverte/fermée en utilisant l'énergie électrique stockée. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre 0 et 50 °C (32 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être réglée à l'aide d'une clé à six pans creux de 4 mm insérée au sommet de l'actionneur, l'arbre de course s'allongeant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur le robinet à soupape à l'aide de mâchoires de serrage creuses adaptées à la forme et il peut être tourné à 360° sur le col du robinet. L'actionneur déplace la vanne dans la position de fonctionnement souhaitée en même temps que les condensateurs intégrés se chargent. Si l'alimentation électrique est interrompue, la vanne se met dans la position de sécurité choisie en utilisant l'énergie électrique stockée. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons valve-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la valve. Lorsque l'actionneur est activé, le commutateur de sens de course modifie le sens de marche en fonctionnement normal. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Le bouton rotatif de position de sécurité permet de régler la position de sécurité préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de coupure de courant, l'actionneur se déplace vers la position de sécurité choisie en tenant compte d'un temps de pontage réglé en usine à 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• L'actionneur est équipé d'une fonction de sécurité intégrée.
• Actionneur modulant avec un signal de commande de 0-10 V/2-10 V
• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position

Cons :

• Le temps d'ouverture/fermeture de 150 s est lent pour certaines applications.
