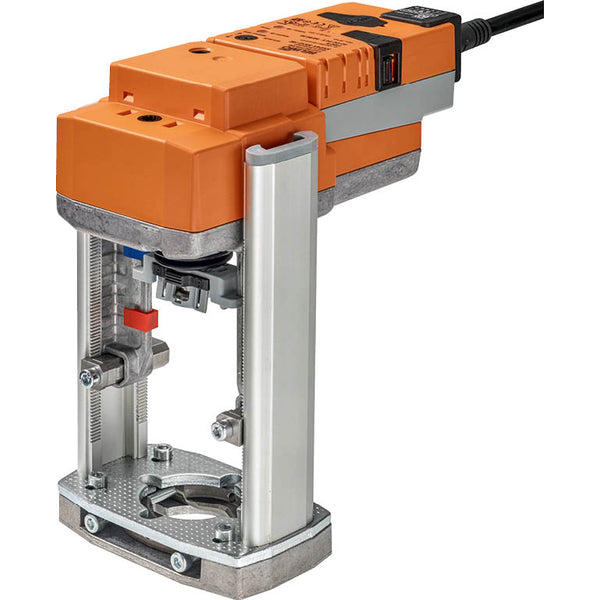

Belimo Retrofit Vanne à Globe Actionneur 20mm Course 24VAC/DC 1000N BACnet/Modbus/MP-Bus IP54 NV24A-MOD-RE

Cet actionneur électrique linéaire de rétrofit Belimo est conçu pour le contrôle des vannes à globe. La longueur de course est de 20 mm. L'actionneur délivre une force de 1000 N et peut ouvrir/fermer la vanne en 150 secondes. Cet actionneur nécessite une tension d'alimentation de 24 V CA/CC et dispose d'un indicateur de positionnement visuel pour voir clairement la position de la vanne. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur a un boîtier en plastique durable et a une classe de protection IP54. Cet actionneur peut fonctionner à des températures ambiantes comprises entre 0 et 50 °C (32 et 122 °F). L'actionneur est livré avec un câble d'alimentation de 1 mètre.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. La course peut être ajustée à l'aide d'une clé Allen de 4 mm insérée dans le haut de l'actionneur, l'arbre de course s'étendant lorsqu'il est tourné dans le sens des aiguilles d'une montre. L'actionneur peut être directement monté sur la vanne à globe à l'aide de mâchoires de serrage creuses ajustées et peut être tourné à 360° sur le col de la vanne. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. Le réglage d'usine par défaut rétracte la tige de l'actionneur.

Avantages :

• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
• Déverrouillage manuel
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
• Le temps d'ouverture/fermeture de 150 s est lent pour certaines applications
