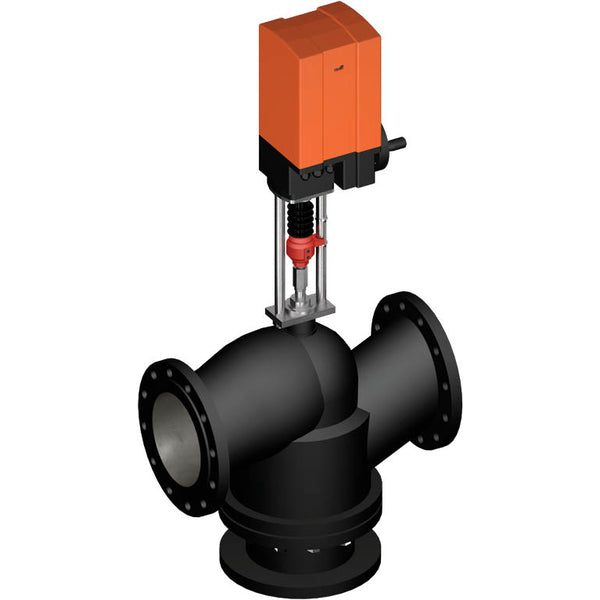

Belimo Vanne à Globe 3 Voies DN250 Bride Course de 65mm Kvs1000 230VAC 3 Points 12000N IP65 Terminal H7250+GV12-230-3-T

Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en fonte et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 250 et la taille de la bride est DN 250. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 0,6 bar (8,7 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 1000 m3/h, ce qui équivaut à une valeur Cv de 1157,0 gpm. La longueur de course de la vanne est de 65 mm. L'actionneur nécessite une tension d'alimentation de 230 V CA. L'actionneur a une classification IP65.

L'actionneur est protégé contre les courts-circuits, l'inversion de polarité et la surcharge. Dans un état dé-énergisé ou lorsque le moteur est éteint, des mouvements ascendants et descendants peuvent être effectués en appuyant et en tournant la volant. La course est indiquée mécaniquement sur le support et l'indicateur s'ajuste automatiquement. L'actionneur est monté en usine sur la vanne correspondante. La connexion électrique est réalisée par fermeture de forme et la transmission de puissance est assurée par un accouplement sécurisé en torsion.

Avantages :

• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
