Belimo Vanne à Globe 3 Voies DN125 Bride 40mm Course Kvs220 24VAC/DC 150s 2/3-points 2500N IP54 H7125S/EV24A-TPC

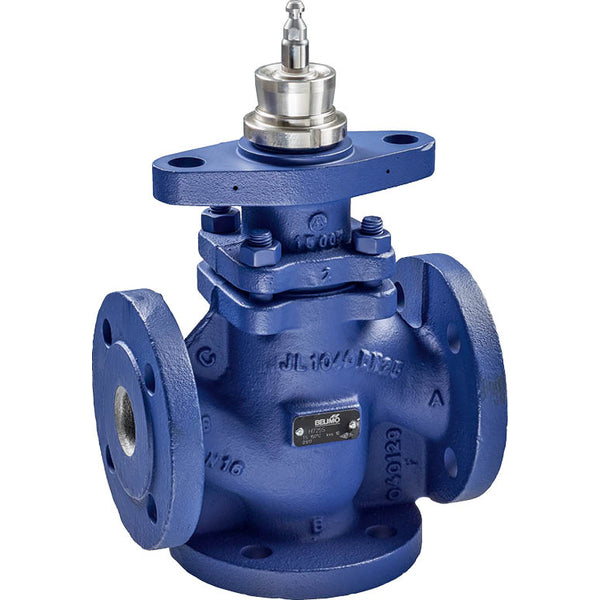

Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en fonte et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 125 et la taille de la bride est DN 125. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 1,35 bar (19,6 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 220 m3/h, ce qui équivaut à une valeur Cv de 254,54 gpm. La longueur de course de la vanne est de 40 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur dispose d'un contrôle à deux points et à trois points. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.

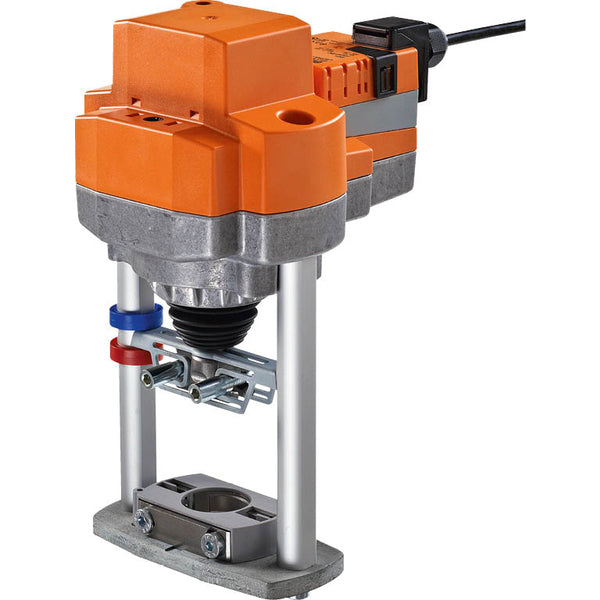

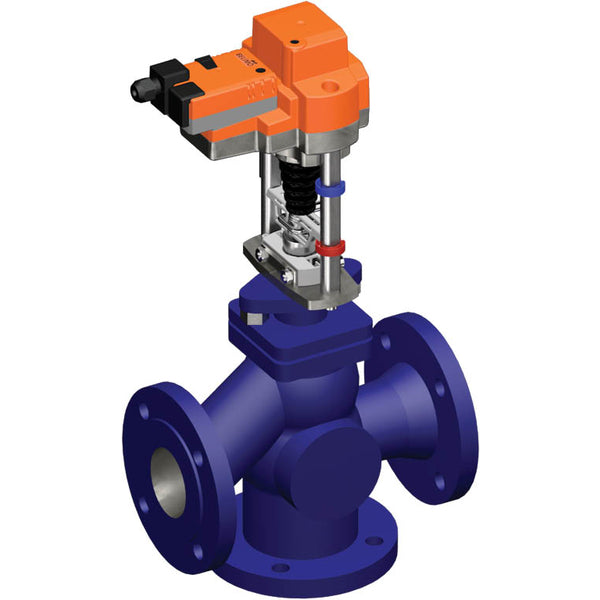

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. Les réglages de course peuvent être effectués à l'aide d'une clé Allen de 5 mm insérée dans le haut de l'actionneur, la tige s'allonge lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses ajustées par emboîtement et peut être tourné à 360° sur le col de la vanne. Le réglage d'usine par défaut rétracte la tige de l'actionneur.

Avantages :

• Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
