Belimo Vanne à Globe 3 Voies DN80 Bride Course de 30mm Kvs100 24VAC/DC Sûr en Cas de Défaillance 150s BACnet 2000N IP54 H780N/AVK24A-MOD

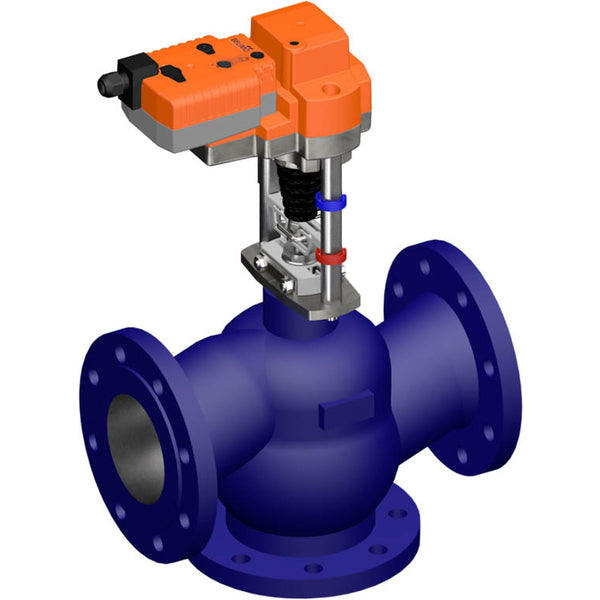

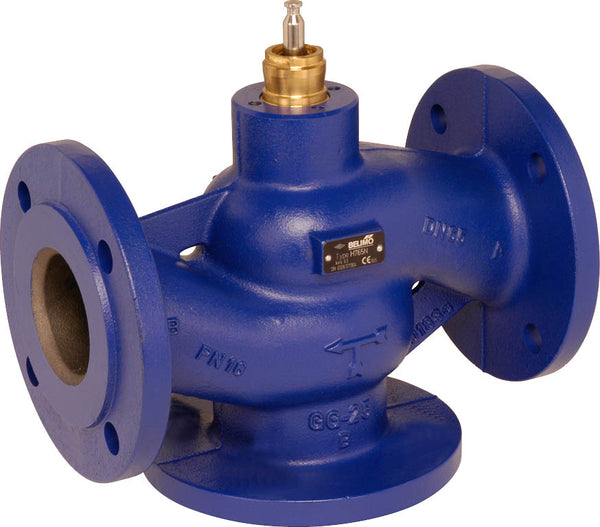

Ceci est une vanne à globe Belimo 3 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de perçage de la vanne est DN 80 et la taille de la bride est DN 80. Le cône de la vanne présente une caractéristique équipercente selon VDI/VDE 2173, optimisée dans sa plage d'ouverture. La pression différentielle maximale est de 2,5 bar (36,3 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 100 m3/h, équivalente à une valeur Cv de 115,7 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et requiert le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet de définir un signal de contrôle analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

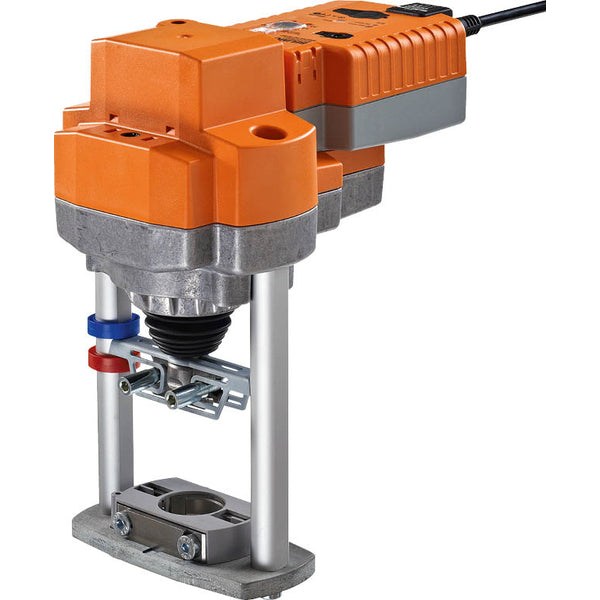

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Pendant l'activation, l'interrupteur de direction de course bascule la direction de fonctionnement en fonctionnement normal. Cependant, cela n'affecte pas la position fail-safe prédéfinie. Un contrôle manuel est possible avec un bouton-poussoir. Le train d'engrenages se désengage et l'actionneur se découple pendant la durée de pression du bouton. Des ajustements de course peuvent être effectués à l'aide d'une clé à douille hexagonale de 5 mm insérée en haut de l'actionneur, la tige s'étendant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à forme ajustée et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément pendant que les condensateurs intégrés se chargent. Si l'alimentation est interrompue, la vanne se déplace vers la position fail-safe choisie en utilisant l'énergie électrique stockée. L'actionneur est équipé d'une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il obtient le signal de contrôle numérique du système de contrôle et fournit l'état actuel. Le réglage d'usine par défaut rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction de mouvement est réglée en fonction du point de fermeture de la vanne. Les actionneurs à condensateur nécessitent une période de pré-chargement pour amener les condensateurs à un niveau de tension utilisable. Cela garantit qu'en cas de panne de courant, l'actionneur peut se déplacer de sa position actuelle vers la position fail-safe à tout moment. La position de fail-safe du bouton rotatif permet d'ajuster la position de fail-safe préférée. La plage d'ajustement est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position fail-safe choisie en tenant compte d'un temps de pontage réglé en usine de 2 secondes. Après livraison d'usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de pré-chargement avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Avantages :

• Caractéristique d'écoulement à pourcentage égal, le bypass a une caractéristique linéaire
• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
