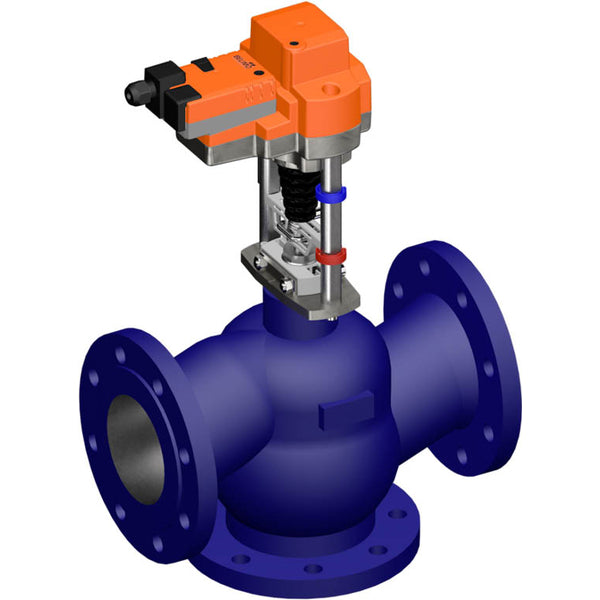

Belimo Vanne à Globe 3 Voies DN65 Bride 30mm Course Kvs63 24VAC/DC 150s BACnet/Modbus/MP-Bus 2500N IP54 H765N/EV24A-MOD
Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 65 et la taille de la bride est DN 65. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 4 bar (58 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 63 m3/h, ce qui équivaut à une valeur Cv de 72,89 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour régler l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.
- Prix normal
- €1.922,38
- Prix normal
- €1.601,98
Description

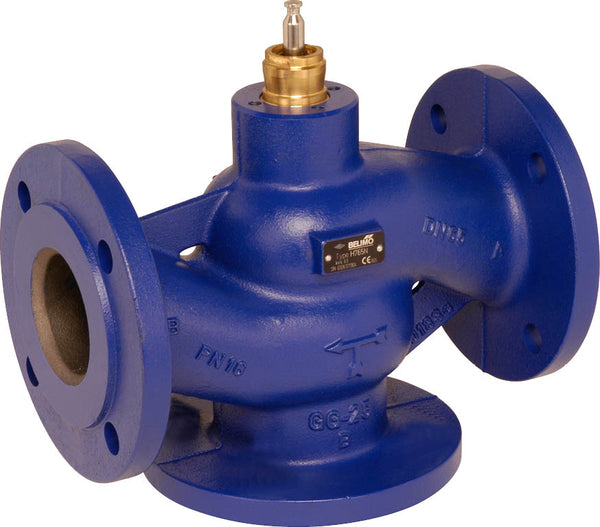

Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 65 et la taille de la bride est DN 65. Le cône de la vanne présente une caractéristique équipercentuelle selon la norme VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 4 bar (58 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 63 m3/h, ce qui équivaut à une valeur Cv de 72,89 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour régler l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.

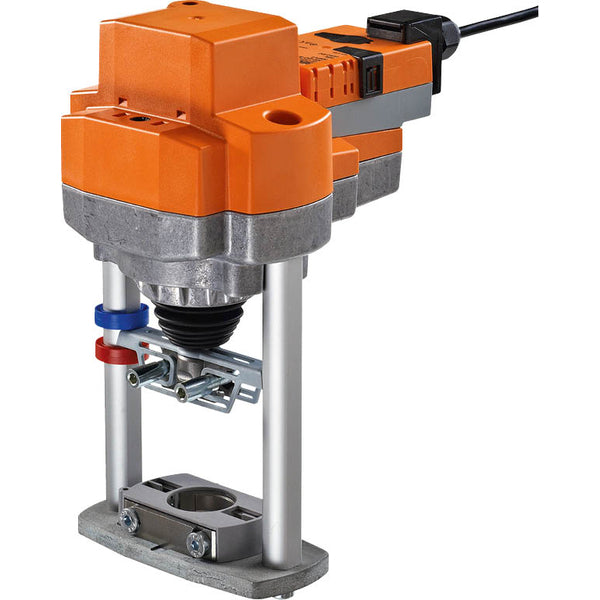

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. Les ajustements de course peuvent être effectués à l'aide d'une clé Allen de 5 mm insérée sur le dessus de l'actionneur, la tige s'étendant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être directement monté sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement par forme et peut être tourné à 360° sur le col de la vanne. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. Le réglage d'usine par défaut rétracte la tige de l'actionneur.
Avantages :
- Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
- Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
Inconvénients :
- Le produit ZTH EU est nécessaire (non inclus) pour régler l'adresse du protocole et lier l'actionneur au système
