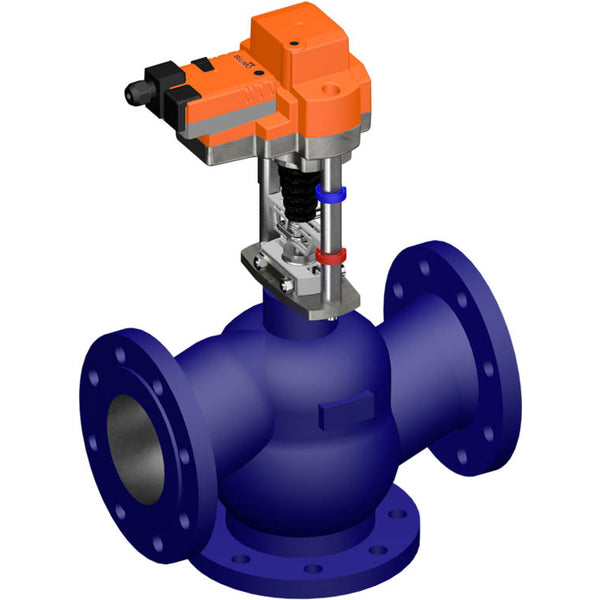

Belimo Vanne à Globe 3 Voies DN100 Bride Course de 30mm Kvs145 24VAC/DC 150s 2-10V 4500N IP54 H7100R/RV24A-SR

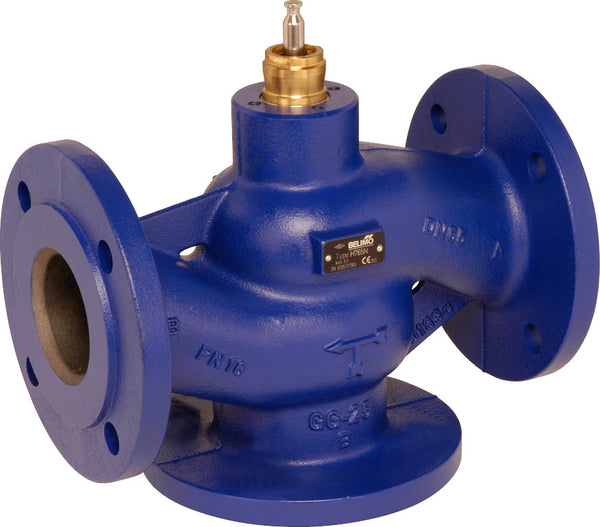

Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 100 et la taille de la bride est DN 100. Le cône de la vanne présente une caractéristique équipercentuelle selon VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 4,5 bar (65,3 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 145 m3/h, ce qui équivaut à une valeur Cv de 167,76 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur modulant nécessite une entrée de 2-10 V et offre une rétroaction de position, garantissant un contrôle précis de son fonctionnement et une surveillance précise de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.
- Prix normal
- €2.303,98
- Prix normal
- €1.919,98
Description
Il s'agit d'une vanne à globe Belimo 3 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 100 et la taille de la bride est DN 100. Le cône de la vanne présente une caractéristique équipercentuelle selon VDI/VDE 2173, optimisée dans sa plage d'ouverture. La différence de pression maximale est de 4,5 bar (65,3 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 145 m3/h, ce qui équivaut à une valeur Cv de 167,76 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur modulant nécessite une entrée de 2-10 V et offre une rétroaction de position, garantissant un contrôle précis de son fonctionnement et une surveillance précise de sa position dans la plage de tension désignée. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54.

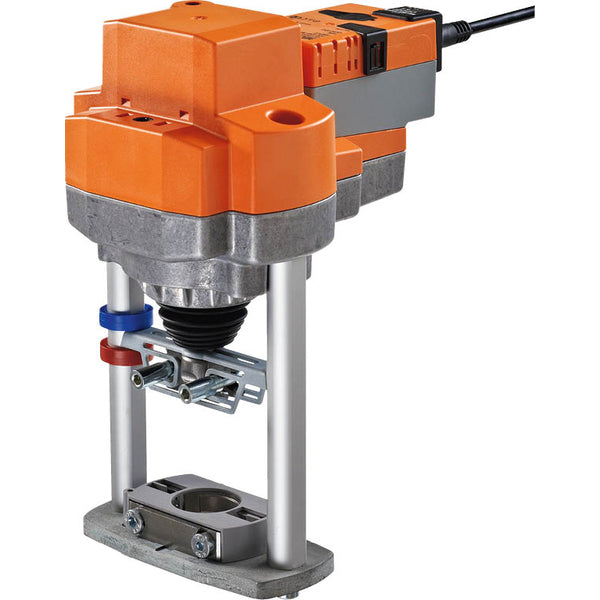

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible avec un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou verrouillé. Les ajustements de course peuvent être effectués à l'aide d'une clé Allen de 5 mm insérée en haut de l'actionneur, la tige s'allongeant lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses à ajustement par forme et peut être tourné à 360° sur le col de la vanne. L'actionneur peut être commandé avec un signal de commande standard de 2-10 V et se déplace vers la position dictée par le signal de commande. La mesure de tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5% à 100% et comme signal de commande pour d'autres actionneurs. Le réglage d'usine par défaut rétracte la tige de l'actionneur.
Avantages :
- Caractéristique de débit à pourcentage égal, la dérivation a une caractéristique linéaire
